Caso práctico: La minería de la mano de la empresa Vulcan Materials

Las minas son uno de los entornos más difíciles para trabajar ya que generalmente el equipamiento se instala en lugares remotos donde se encuentran los minerales o el material a extraer. Los equipos se suelen encontrar en el exterior expuestos a la intemperie.

Las minas son uno de los entornos más difíciles para trabajar ya que generalmente el equipamiento se instala en lugares remotos donde se encuentran los minerales o el material a extraer. Los equipos se suelen encontrar en el exterior expuestos a la intemperie. Por ello, es necesario que el equipamiento sea de calidad para que tenga una larga duración.

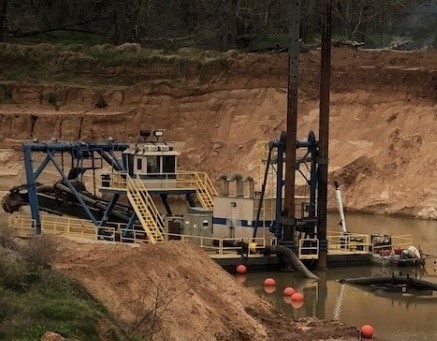

Remote Dredge Site for Slurry Mining Silica Sand
Instalación remota de dragado para la extracción de arena de sílice

Para Bender la seguridad del suministro eléctrico para los fabricantes de los materiales de construcción es una de las principales soluciones que ofrece. La empresa Vulcan Materials es el mayor fabricante de agregados de construcción de EE.UU, principalmente, piedra triturada, arena y grava, así como un importante fabricante de materiales de construcción basados en agregados, incluyendo el asfalto y el hormigón preparado. Su presencia de costa a costa y su red de distribución estratégica hacen posible el suministro de los centros en crecimiento del país. Bender se ha asociado recientemente con Vulcan para ofrecer soluciones en la minería. Esta colaboración permite ofrecer equipos fiables que proporcionan información sobre el estado del funcionamiento, que facilita un mayor tiempo en línea y un funcionamiento eficiente.

Durante años en la minería global se han utilizado conexiones de resistencias de puesta a tierra en aplicaciones portátiles y fijas en subestaciones de baja y media tensión. El control de la corriente de falla a tierra y la capacidad de mitigar el potencial de contacto en cargas portátiles son las razones principales para la implementación de la puesta a tierra por resistencia en la industria minera. En áreas de refinado y procesamiento, los sistemas de alarma se suelen elegir por su capacidad de mejora de continuidad de servicio. Bender ofrece sistemas a tierra y relés que incluyen monitores de resistencia de puesta a tierra del neutro (NGR) y dispositivos de monitorización de continuidad del lazo (loop)de tierra, por tanto, estos últimos aseguran la integridad del conductor PE.

NGR Control package
Paquete de control NGR
Bender RC48C Ground Continuity Monitor
Monitor de fallo a tierra y de continuidad del conductor de tierra RC48C de Bender

La envolvente que se puede observar en la parte inferior se instaló en la planta de arena y grava que la empresa Vulcan tiene en Texas y es una solución “llave en mano” que contribuye a proteger la resistencia de puesta a tierra crítica.

Integrated controls and NGR monitoring
Controles integrados y monitorización NGR

Sin resistencia, la capacidad de protección contra fallos de tierra del sistema no funcionaría y el sistema no sería seguro. La envolvente más pequeña ubicada en el lateral de la envolvente de la resistencia de puesta a tierra (NGR) aloja el equipamiento de control, incluyendo uno de la serie de Bender de NGRM (monitores de resistencia de puesta a tierra del neutro) de relés de monitorización NGR avanzados. Tras las revisiones iniciales del diseño, Vulcan Materials especificó las soluciones de puesta a tierra de Bender para sus necesidades en la minería. Las soluciones de productos integrados que comunican las condiciones de la ubicación (tanto in situ como en remoto) proporcionan información puntual al personal que se encuentra en lugares distantes, así como una mayor seguridad en instalaciones remotas.

El monitor de resistencia de puesta a tierra del neutro NGR y de alta resistencia de puesta a tierra recientemente instalado por Bender en nuestras instalaciones de dragado cerca de Simonton, Texas ha demostrado su gran valor en la identificación de corrientes de falla a tierra en el sistema de suministros de energía del dragado. Nuestro personal dispone de un fácil y rápido acceso a los datos almacenados, lo que, a su vez, mejora significativamente la resolución efectiva de problemas y mitiga las pérdidas por el tiempo de desconexión de la planta.
           - Andy Anderson, Ingeniero Eléctrico

Otra ventaja más de Bender es la protección mejorada de cargas no lineales como las unidades de frecuencia ajustables (AFDs, VFDs, ASDs) que se usan en equipos como bombas y transportadores sumergibles. La entidad responsable de la administración de seguridad y salud en la minería (MSHA) ha sido consciente del uso insuficiente de relés que solo median fallas en la frecuencia fundamental (50 ó 60 Hz) en tales aplicaciones de transmisión y ha promovido la aplicación de tales relés de protección que midieran en un amplio rango de frecuencia total durante años. Contacte con nosotros para más información. Estaremos encantados de asesorarles. Consúltenos su caso y su aplicación específica, nuestro equipo de expertos le atenderá con mucho gusto.
