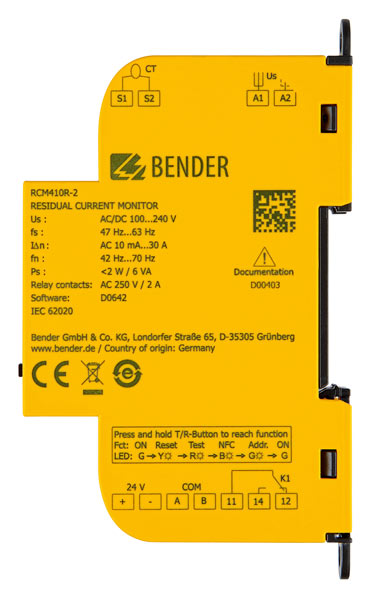

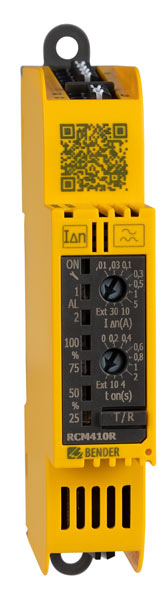

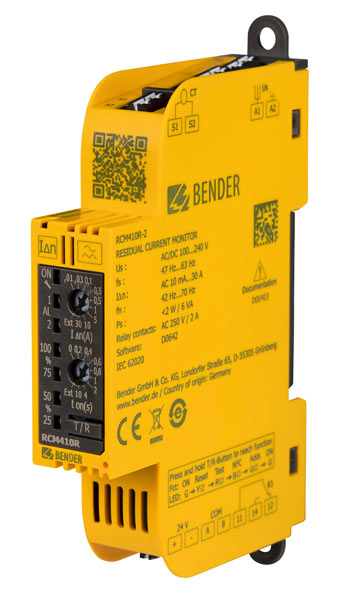

LINETRAXX® RCM410R-1/-2

LINETRAXX® RCM410R-1/-2

  • Valor de respuesta ajustable de 10 mA a 30 A
  • Visualización del valor de medida en array LED
  • Ajuste de los parámetros principales a través de potenciómetros directamente en el equipo
  • Interfaz Modbus RTU de lectura de valores medidos y ajuste de parámetros del equipo
  • Diseño compacto, sólo 18 mm (ancho)

El monitor de corriente diferencial sensible a corriente alterna y pulsante RCM410R se utiliza para la monitorización de fallos y corriente diferencial en sistemas puestos a tierra (TN/TT) en los que, en caso de fallo, se debe emitir un aviso, pero sin que se deba producir una desconexión. Además, se pueden monitorizar conductores individuales, p.ej. conductores PE, puentes N-PE o PE-PAS.

Por medio de dos valores respuesta individuales ajustables se puede diferenciar entre pre-alarma alarma (pre-alarma = 50…100% de la corriente diferencial de respuesta ajustado IΔn).

Control sencillo mediante App

La  App Bender Connect y la comunicación NFC hacen posible un manejo sencillo a través de un smartphone.



  • Características
  • Aplicaciones
  • Información de pedido
  • Descargas
  • Monitor de corriente diferencial tipo A según IEC 62020 sensible a corriente alterna y pulsante
  • Medida de valor eficaz (r.m.s.)
  • Hasta 247 monitores en un sistema
  • Respuesta en corriente I∆n ajustable: 10 mA…30 A (42…70 Hz)
  • Tensión de alimentación DC 24 V (-1) o AC/DC 100…240 V (-2)
  • Visualización del valor de medida en array LED
  • Retardo de respuesta ajustable
  • Un relé de alarma (relé de contacto)
  • Posibilidad de seleccionar corriente de trabajo / reposo y comportamiento de la memoria de fallos
  • RS-485 con Modbus RTU
  • Monitorización permanente de la conexión del transformador de medida de corriente
  • Monitorización de corriente residual en 2, 3 o 4 sistemas de cableado
  • Monitorización de fuentes de alimentación para el deterioro del nivel de aislamiento
  • Monitorización de fuentes de alimentación a tierra para corrientes de dispersión
  • Monitorización del punto central de puesta a tierra
  • Monitorización de la corriente de conductores individuales desactivados bajo condiciones normales



Variantes de LINETRAXX® RCM410R-1/-2


TipoTensión de alimentación USRef.
RCM410R-1DC 24 VB74602000
RCM410R-2AC/DC 100…240 V; DC24 VB74603000
