LINETRAXX® RCMB20-500-01 / RCMB35-500-01 / RCMB35-30-…

LINETRAXX® RCMB20-500-01 / RCMB35-500-01 / RCMB35-30-…

- This device series is in the discontinuation phase. -
Available until 31.12.2020.

Conoce ya nuestra nueva generación de productos:

  • Características
  • Información de pedido
  • Descargas

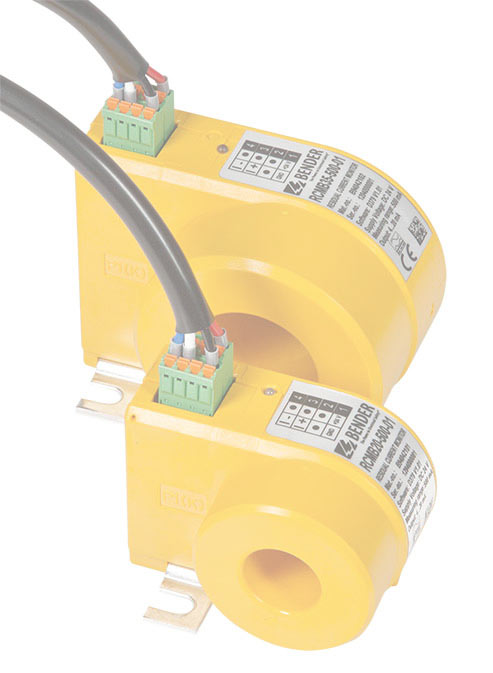

    RCMB20-500-01/RCMB35-500-01
  • Registro de valores de medida sensible todo tipo de corrientes
  • Margen de frecuencia 0…500 Hz
  • Transformador toroidal, diámetro interior 20 mm/35 mm
  • Margen de medida 500 mA
  • Tiempo de medida ≤ 180 ms
  • Tensión de alimentación DC 24 V
  • Corriente de salida analógica DC 4…20 mA
  • Insensible a la corriente de carga mediante blindaje magnético total
  • Vigilancia de conexión de transformadores toroidales con corriente de prueba cíclica
  • LED multicolor para la indicaciones de servicio y de fallos

  • RCMB35-30…
  • Salida de conmutación integrada para controlar un disparador por subtensión
  • Tecla combinada Test/Reset
  • Vigilancia de conexión del transformador toroidal con corriente de prueba cíclica
  • Insensible a la corriente de carga mediante blindaje magnético total
  • LED multicolor para el servicio, la superación del valor de respuesta y fallos
  • Registro de valores de medida sensible a la corriente universal
  • Valor de respuesta IΔn ≤ 30 mA
  • Margen de frecuencia
    RCMB35-30-01: 0…1 kHz
    RCMB35-30-02: 0…10 kHz
  • Tensión de alimentación DC 24 V
  • Transformador toroidal, diámetro interior 35 mm

Variantes de LINETRAXX® RCMB20-500-01 / RCMB35-500-01 / RCMB35-30-…


TipoTensión de alimentación US*Diámetro interior/mmArticulo
RCMB20-500-01DC 20,4…28,8 Vø 20B94042103
RCMB35-500-01DC 20,4…28,8 Vø 35B94042104
RCMB35-30-01DC 20,4…28,8 Vø 35B94042100
RCMB35-30-02DC 20,4…28,8 Vø 35B94042106
* Valores absolutos
