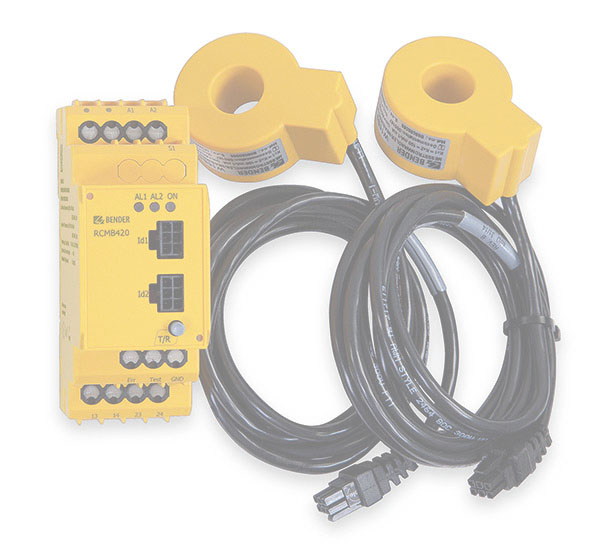

LINETRAXX® RCMB42…

LINETRAXX® RCMB42…

  • Equipo de vigilancia de corriente diferencial residual DC≥6 mA
  • Valor de respuesta 2: AC/DC 30 mA: Medida r.m.s.
  • Valor de respuesta 1: DC 6 mA
  • Monitorización de la corriente de fuga, a través de transformador externo.
  • Vigilancia de conexión al transformador de medida de corriente
  • Memoria de fallo integrada (ajustable)

El equipo de vigilancia de corriente diferencial sensible a todas las corrientes RCMB42…EC se utiliza para vigilar la corriente de fallo de estaciones de carga AC para vehículos eléctricos, en los que pueden aparecer corrientes de fuga continuas o alternas, cuya magnitud puede ser superior a cero de manera constante.

  • Características
  • Aplicaciones
  • Información de pedido
  • Descargas
  • Sensor DC con activación AC adicional (característica de tipo B)
  • Valor de respuesta 2 – AC/DC 30 mA: Medida r.m.s.
  • Valor de respuesta 1: DC 6 mA
  • Margen de frecuencia corriente diferencial 0…2000 Hz
  • Margen de frecuencia corriente de carga 45…65 Hz
  • Vigilancia de conexión al transformador de medida de corriente
  • Transformador de corriente diferencial totalmente blindado para evitar influencias por interferencias externas
  • Conexión a través de bornas de presión
  • Variantes: Medida de corriente diferencial por uno o dos canales
  • Monitorización de la conexión del transformador de medida de corriente
  • Transformador de corriente diferencial totalmente blindado para evitar influencias por interferencias externas
  • Conexión por bornas de presión
  • Variantes: Medida de corriente diferencial por uno o dos canales
  • Corrientes AC/DC para sistemas de carga para vehículos eléctricos



Variantes de LINETRAXX® RCMB42…


TipoMargen de medidaFrecuencia de medidaNúmero de transformadores de medida de corriente
(Ø 15 mm, 1,5 m cable)
CanalesRef.
RCMB420-2DC 0…6 mA / AC/DC 0…30 mA (rms)0…2000 Hz22 x corriente diferencialB74042500
RCMB422-2DC 0…6 mA / AC/DC 0…30 mA (rms)0…2000 Hz11 x corriente diferencialB74042502
Suministro incl. transformadores de medida de corriente
Transformadores de medida de corriente con cable más corto disponibles bajo solicitud (cantidad de pedido mínima 250 unidades)
