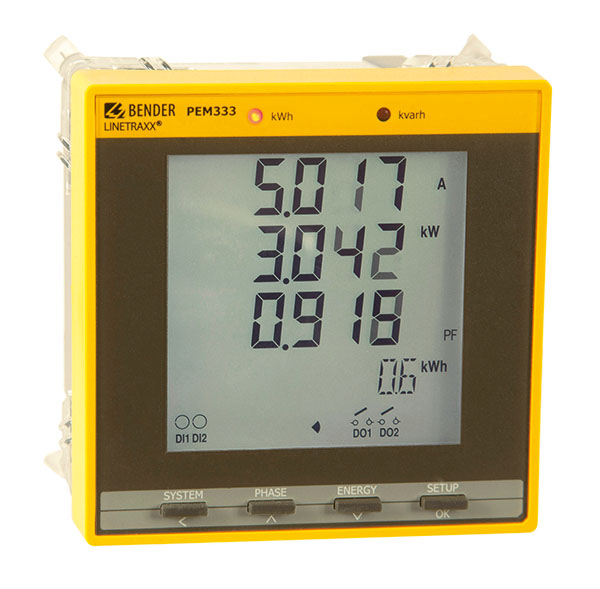

LINETRAXX® PEM333

LINETRAXX® PEM333

  • Registro de parámetros eléctricos
  • Clase de precisión 0.5S según IEC 62053-22
  • Comunicación Modbus RTU

El equipo de medida universal PEM333 se utiliza para registrar e indicar medidas eléctricas en redes públicas de distribución de energía eléctrica. El alcance de los rangos de medición abarca desde corrientes y tensiones a través del consumo de energía y rendimiento, hasta una distorsión armónica total con evaluación de la calidad de tensión. Las medidas de energía activa están en conformidad con la norma DIN EN 62053-22 y ofrecen una clase de precisión 0,5 S. Las entradas de intensidad normalizadas de 1 A ó 5 A se conectan a transformadores de intensidad.

El producto se ha descatalogado.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Clase de precisión según IEC 62053-22: 0.5 S
  • Medida de:
    – Tensiones de fase UL1, UL2, UL3 en V
    – Tensiones de línea UL1L2, UL2L3, UL3L1 en V
    – Intensidades de fase I1, I2, I3 en A
    – Intensidad de neutro (calculada) I4 en A
    – Frecuencia f en Hz
    – Angulo de fase para U e I en °
    – Potencias por conductor de fase: S en kVA, P en kW, Q en kvar
    – Potencia total S en kVA, P en kW, Q en kvar
    – Factor de desplazamiento λ cos (φ)
    – Factor de potencia cos (φ)
    – Energía activa y reactiva de importación en kWh y kvarh
    – Energía active y reactiva de exportación en kWh y kvarh
    – Desequilibrio de tensión en %
    – Desequilibrio de intensidad en %
    – Distorsión armónica (THD) para U e I
    – Factor-k para U e I
  • Demanda de energía e intensidad para determinadas franjas horarias
  • Picos de demanda con marcas de tiempo


  • Modelo PEM333
    • Vigilancia de consigna programable • 2 salidas digitales

  • Modelo PEM333-…P • Comunicación Modbus RTU • 2 salidas de pulsos (kWh/kvarh)
  • Como equipo compacto para montaje en el frontal de paneles ó cuadros, el equipo PEM333 es un repuesto ideal para antiguos instrumentos de medida analógica.
  • En redes de baja y media tensión (a través de transformadores).
  • Supervisión de la calidad de la energía.
  • Captura de información relevante para sistemas de gestión de energía.
  • Asignación del consumo energético por centro de costes.



Accesorios opcionales para LINETRAXX® PEM333

Transformador de medida de corriente
ModeloCorriente primariaCorriente secundariaClaseTipoArtículo
CTB416051WL60­5 KL.1B98086001
CTB416011WL60­1 KL.1B98086002
CTB417551WL75­5 KL.1B98086003
CTB417511WL75­1 KL.1B98086004
CTB4112550,5WL125­5 KL.0,5B98086005
CTB4112510,5WL125­1 KL.0,5B98086006
CTB4112551WL125­5 KL.1B98086007
CTB4112511WL125­1 KL.1B98086008
CTB4115050,5WL150­5 KL.0,5B98086009
CTB4115010,5WL150­1 KL.0,5B98086010
CTB4115051WL150­5 KL.1B98086011
CTB4115011WL150­1 KL.1B98086012
CTB4120050,5WL200­5 KL.0,5B98086013
CTB4120010,5WL200­1 KL.0,5B98086014
CTB4120051WL200­5 KL.1B98086015
CTB4120011WL200­1 KL.1B98086016
CTB4125050,5WL250­5 KL.0,5B98086017
CTB4125010,5WL250­1 KL.0,5B98086018
CTB4125051WL250­5 KL.1B98086019
CTB4125011WL250­1 KL.1B98086020
CTB4130050,5WL300­5 KL.0,5B98086021
CTB4130010,5WL300­1 KL.0,5B98086022
CTB4130051WL300­5 KL.1B98086023
CTB4130011WL300­1 KL.1B98086024
CTB4140010,5WL400­1 KL.0,5B98086025
CTB4140051WL400­5 KL.1B98086026
CTB4140050,5WL400­5 KL.0,5B98086027
CTB4140011WL400­1 KL.1B98086028
CTB4150051WL500­5 KL.1B98086029
CTB4150050,5WL500­5 KL.0,5B98086031
CTB4150011WL500­1 KL.1B98086032
CTB4150010,5WL500­1 KL.0,5B98086033
CTB5160051WL600­5 KL.1B98086034
CTB5160050,5WL600­5 KL.0,5B98086035
CTB5160011WL600­1 KL.1B98086036
CTB5160010,5WL600­1 KL.0,5B98086037
CTB5180051WL800­5 KL.1B98086038
CTB5180050,5WL800­5 KL.0,5B98086039
CTB5180011WL800­1 KL.1B98086040
CTB5180010,5WL800­1 KL.0,5B98086041
CTB51100051WL1000­5 KL.1B98086042
CTB51100050,5WL1000­5 KL.0,5B98086043
CTB51100011WL1000­1 KL.1B98086044
CTB51100010,5WL1000­1 KL.0,5B98086045

Transformador de corriente de núcleo partido
ModeloCorriente primariaCorriente secundariaClaseTipoArículo
KBR185013FS5WLS50­1 KL­3FS5B98086046
KBR1810013FS5WLS100­1 KL.3FS5B98086047
KBR1815013FS5WLS150­1 KL.3FS5B98086048
KBR3225013FS5WLS250­1 KL.3FS5B98086049
KBR3250013FS5WLS500­1 KL.1FS5B98086050

Variantes de LINETRAXX® PEM333

PEM333, 2DI, 2DO, Interface RS-485
TipoEntrada de corrienteArtículo
PEM3335 AB93100333
PEM333-2511 AB93100334

PEM333-P, 2 salidas de pulsos digitales, Interface RS-485
TipoEntrada de corienteArtículo
PEM333-255P5 AB93100335
PEM333-251P1 AB93100336
