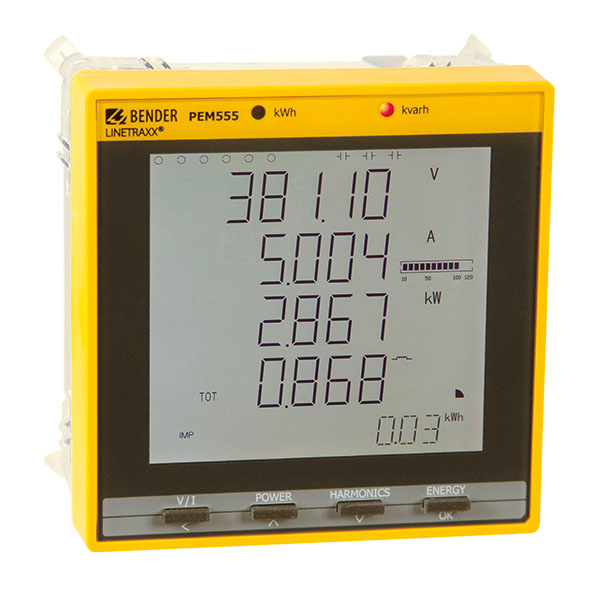

LINETRAXX® PEM555

LINETRAXX® PEM555

Con el analizador de redes digital PEM555 se registran y visualizan los parámetros eléctricos de una red de suministro eléctrico. Las medidas abarcan corrientes, tensiones, consumos de energía y potencias hasta la representación de los armónicos individuales en corriente y tensión para la valoración de la calidad de la energía. La precisión de la medida de energía activa corresponde según clase 0,5 S según EN 62053-22 (VDE 0418 parte 3-22). La entrada de corriente se realiza mediante transformadores externos de medida…/1 A o…/5 A.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Clase de precisión según IEC 62053-22: 0.5S
  • Magnitudes medidas – Tensiones de fase UL1, UL2, UL3 en V – Tensiones de línea UL1L2, UL2L3, UL3L1 en V – Intensidades de fase I1, I2, I3 en A – Intensidad de neutro (calculada) I0 en A – Intensidad de neutro (medido) I4 en A – Frecuencia f en Hz – Ángulo de fase para U e I en ° – Potencia por línea S en kVA, P en kW, Q en kvar – Potencia total S en kVA, P en kW, Q en kvar – Factor de desplazamiento cos (φ) – Factor de potencia λ – Energía activa y reactiva de importación en kWh, kvarh – Energía activa y reactiva de exportación en kWh, kvarh – Desequilibrio de tensión en % – Desequilibrio de intensidad en % – Distorsión armónica (THD) para U e I – Factor k para I
  • Vigilancia de consigna parametrizable
  • Salidas de pulsos LED para indicación de energía activa y reactiva
  • Modbus RTU y Modbus TCP
  • 3 salidas digitales
  • Demanda de energía e intensidad para determinadas franjas horarias
  • Picos de demanda con marcas de tiempo
  • Componentes armónicos individuales de corriente y tensión hasta la 31ª armónica
  • Valores mín. y máx.
  • Registro de forma de curva (6,4 kHz)
  • Registro de datos
  • Registro en alta resolución de formas de curvas
  • Detección de eventos transitorios
  • Como equipo compacto para el montaje frontal en paneles o cuadros, el PEM555 sustituye a los instrumentos de indicación analógicos.
  • Uso habitual en redes de baja y media tensión (a través de transformadores)
  • Vigilancia de la calidad de la tensión
  • Registro de datos relevantes para la gestión de la energía
  • Asignación del consumo eléctrico a centros de costes
  • El registro en alta resolución de los recorridos de curvas permite el análisis de fenómenos de calidad de energía.



Accesorios opcionales para LINETRAXX® PEM555

Transformador de medida de corriente
ModeloCorriente primariaCorriente secundariaClaseTipoArtículo
CTB416051WL60­5 KL.1B98086001
CTB416011WL60­1 KL.1B98086002
CTB417551WL75­5 KL.1B98086003
CTB417511WL75­1 KL.1B98086004
CTB4112550,5WL125­5 KL.0,5B98086005
CTB4112510,5WL125­1 KL.0,5B98086006
CTB4112551WL125­5 KL.1B98086007
CTB4112511WL125­1 KL.1B98086008
CTB4115050,5WL150­5 KL.0,5B98086009
CTB4115010,5WL150­1 KL.0,5B98086010
CTB4115051WL150­5 KL.1B98086011
CTB4115011WL150­1 KL.1B98086012
CTB4120050,5WL200­5 KL.0,5B98086013
CTB4120010,5WL200­1 KL.0,5B98086014
CTB4120051WL200­5 KL.1B98086015
CTB4120011WL200­1 KL.1B98086016
CTB4125050,5WL250­5 KL.0,5B98086017
CTB4125010,5WL250­1 KL.0,5B98086018
CTB4125051WL250­5 KL.1B98086019
CTB4125011WL250­1 KL.1B98086020
CTB4130050,5WL300­5 KL.0,5B98086021
CTB4130010,5WL300­1 KL.0,5B98086022
CTB4130051WL300­5 KL.1B98086023
CTB4130011WL300­1 KL.1B98086024
CTB4140010,5WL400­1 KL.0,5B98086025
CTB4140051WL400­5 KL.1B98086026
CTB4140050,5WL400­5 KL.0,5B98086027
CTB4140011WL400­1 KL.1B98086028
CTB4150051WL500­5 KL.1B98086029
CTB4150050,5WL500­5 KL.0,5B98086031
CTB4150011WL500­1 KL.1B98086032
CTB4150010,5WL500­1 KL.0,5B98086033
CTB5160051WL600­5 KL.1B98086034
CTB5160050,5WL600­5 KL.0,5B98086035
CTB5160011WL600­1 KL.1B98086036
CTB5160010,5WL600­1 KL.0,5B98086037
CTB5180051WL800­5 KL.1B98086038
CTB5180050,5WL800­5 KL.0,5B98086039
CTB5180011WL800­1 KL.1B98086040
CTB5180010,5WL800­1 KL.0,5B98086041
CTB51100051WL1000­5 KL.1B98086042
CTB51100050,5WL1000­5 KL.0,5B98086043
CTB51100011WL1000­1 KL.1B98086044
CTB51100010,5WL1000­1 KL.0,5B98086045

Transformador de corriente de núcleo partido
ModeloCorriente primariaCorriente secundariaClaseTipoArtículo
KBR185013FS5WLS50­1 KL­3FS5B98086046
KBR1810013FS5WLS100­1 KL.3FS5B98086047
KBR1815013FS5WLS150­1 KL.3FS5B98086048
KBR3225013FS5WLS250­1 KL.3FS5B98086049
KBR3250013FS5WLS500­1 KL.1FS5B98086050

Variantes de LINETRAXX® PEM555


TipoInterfaceTensión de medida nominalEntrada de corrienteArticulo
PEM555RS-485/Ethernet3(N)AC 230/400 V5 AB93100555
PEM555-251RS-485/Ethernet3(N)AC 230/400 V1 AB93100556
PEM555-455RS-485/Ethernet3(N)AC 400/690 V5 AB93100557
PEM555-451RS-485/Ethernet3(N)AC 400/690 V1 AB93100558
