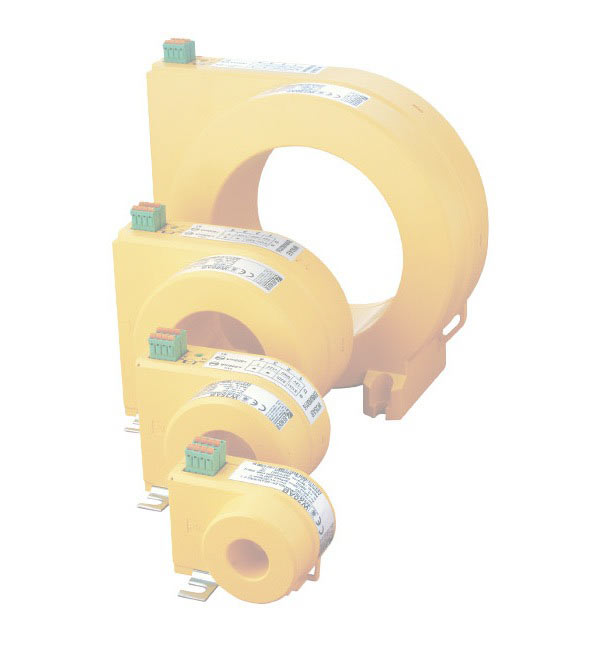

Serie W…AB(P)
Los transformadores toroidales de la serie W…AB son transformadores toroidales que, transforman las corrientes AC y DC, en unión de aparatos de la serie RCMA420 o respectivamente RCMS460/490, en una señal de medida evaluable. La conexión a los aparatos correspondientes en cada caso se efectúa a través de un conductor de cinco hilos o de seis hilos. Los aparatos pueden utilizarse en sistemas DC, AC u 3(N)AC. Si se conectan los transformadores toroidales en un sistema RCMS460/490, por cada 6 transformadores toroidales se precisa una fuente de alimentación AN420.
Conoce ya nuestra nueva generación de productos:
- Características
- Aplicaciones
- Accesorios
- Información de pedido
- Descargas
- W20AB…W60AB para vigilantes de corriente diferencial sensibles a la corriente universal de la serie RCMA420
- W20AB…W210AB para sistemas de vigilancia de corriente diferencial de la serie RCMS460/490 así como para el vigilante de corriente diferencial RCMA423
- W35ABP y W60ABP para sistemas de vigilancia de corriente diferencial de la serie RCMS460/490 así como para el vigilante de corriente diferencial RCMA420/423. Para uso en caso de corrientes de carga de corta duración condicionadas por la instalación
Accesorios opcionales para Serie W…AB(P)
Fuentes de alimentación
Cables de conexión
Accesorios
| Tipo | Tensión de alimentación | Articulo |
|---|---|---|
| AN420-2 | DC 70…300 V/AC 70…276 V, 42…460 Hz | B94053100 |
| AN110-1 | DC 18…72 V/AC 20…60 V, 50…60 Hz | B94053101 |
| AN110-2 | DC 100…353 V/AC 90…264 V, 50…60 Hz | B9405310 |
Cables de conexión
| Tipo | Para aparato | Longitud/m | Articulo |
|---|---|---|---|
| WX-100 | RCMA420/423 | 1 | B98080503 |
| WX-250 | RCMA420/423 | 2,5 | B98080504 |
| WX-500 | RCMA420/423 | 5 | B98080505 |
| WX-1000 | RCMA420/423 | 10 | B98080511 |
| WXS-100 | RCMS460/490 | 1 | B98080506 |
| WXS-250 | RCMS460/490 | 2,5 | B 9808 0507 |
| WXS-500 | RCMS460/490 | 5 | B98080508 |
| WXS-1000 | RCMS460/490 | 10 | B98080509 |
Cable de control LiYY flexible, 6 x AEG 20 (6 x 0,52 mm²) aprobado según UL2464
Accesorios
| Tipo | Articulo |
|---|---|
| Complemento de montaje para W20AB, W35AB | B98080501 |
| Complemento de montaje para W60AB | B98080502 |
Variantes de Serie W…AB(P)
| Tipo | Diámetro interior | Fijación Carril de fijación | Fijación Ángulo de sujeción | Articulo |
|---|---|---|---|---|
| W20AB | ø 20 mm | × | × | B98080008 |
| W35AB | ø 35 mm | × | × | B98080016 |
| W60AB | ø 60 mm | × | × | B98080026 |
| W120AB | ø 120 mm | -- | × | B98080041 |
| W210AB | ø 210 mm | -- | × | B98080040 |
| W35ABP | ø 35 mm | × | × | B98080051 |
| W60ABP | ø 60 mm | × | × | B98080052 |
