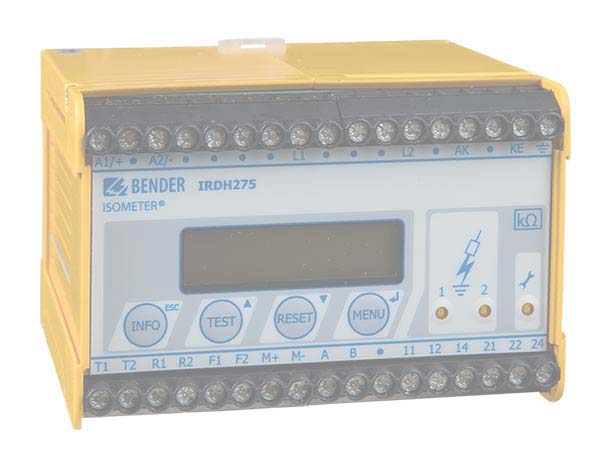

ISOMETER® IRDH275

ISOMETER® IRDH275

- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 31.12.2023.

Características

  • Vigilancia de aislamiento para sistemas aislados de tierra AC, AC/DC 0…793 V, DC 0…650 V
  • Tensión nominal ampliable a través de acoplador
  • Dos valores de respuesta ajustables por separado 1 kΩ…10 MΩ
  • Procedimiento de medida AMPPlus
  • Adaptación automática a la capacidad de derivación de red
  • Tecla Info para la indicación del ajuste del aparato y la capacidad de derivación de red
  • Autovigilancia con aviso automático
  • Autotest automático seleccionable
  • Conexión para indicación externa de kΩ
  • Tecla Test y Reset
  • Conexión tecla Test/Reset externa
  • Dos relés de alarma separados, con dos contactos conmutados libres de potencial
  • Circuito de corriente de trabajo o de reposo seleccionable
  • Indicación en texto iluminada
  • Interface RS-485

Aplicaciones

  • Circuitos de corriente principal AC, DC o AC/DC
  • Circuitos de corriente principal AC/DC con componentes de corriente continua conectados directamente como rectificadores de corriente, convertidores, accionamientos de corriente continua regulados a tiristores, etc.
  • Instalaciones SAI, redes de baterías
  • Aparatos de calefacción con controles por arranque de fases
  • Instalaciones con fuentes de alimentación conmutadas
  • Sistemas IT con altas capacidades de derivación
  • Sistemas IT acoplados

Descargas para ISOMETER® IRDH275

TipoNombreTamañoIdiomaSello de tiempoD-/B-Número
Declaración de conformidad CE AGH 145.4 KB 2022/08/12 06:17:2512.08.2022 06:17:25
Declaración de conformidad CE IRDH275 - 375 - 575 95.8 KB 2022/08/12 06:17:2512.08.2022 06:17:25
Manuales IRDH275/IRDH275B 1.4 MB DE2019/05/13 10:31:4113.05.2019 10:31:41D00176
Manuales IRDH275/IRDH275B 1.4 MB EN2019/05/13 10:31:4913.05.2019 10:31:49D00176
Manuales IRDH275/IRDH275B 601.5 KB ES2019/05/13 10:31:5413.05.2019 10:31:54D00176
Manuales IRDH275/IRDH275B 1.4 MB FR2019/05/13 10:31:5413.05.2019 10:31:54D00176
Datos técnicos IRDH275 422.5 KB DE2022/06/14 09:08:0014.06.2022 09:08:00D00122
Datos técnicos IRDH275 396.8 KB EN2022/06/14 09:08:2914.06.2022 09:08:29D00122

Accesorios opcionales para ISOMETER® IRDH275

Instrumento externo de medida de kΩ 400 µA

TipoReferencia
7204-1421B986763
9604-1421B986764


Instrumento externo de medida de kΩ 20 mA

TipoReferencia
9620-1421B986841


Aparatos de acoplamiento

TipoTensión nominal de red UnReferencia
AGH150W-4DC 0…1760 VB98018006
AGH204S-4AC 0…1650 (1300) VB914013
AGH520SAC 0…7200 VB913033

ISOMETER® IRDH275 Variantes

TipoTensión nominal de red UnTensión de alimentación USReferencia
IRDH275-435AC 0…793 V / DC 0…650 V*AC 88…264 / DC 77…286 V*B91065100
IRDH275-427AC 0…793 V / DC 0…650 V*AC 19,2…55 V / DC 19,2…72 VB91065104
IRDH275-425AC 0…793 V / DC 0…650 V*DC 10,2…36 VB91065108
IRDH275B-435AC 0…793 V / DC 0…650 V*AC 88…264 / DC 77…286 V*B91065101
IRDH275B-427AC 0…793 V / DC 0…650 V*AC 19,2…55 V / DC 19,2…72 VB91065105
IRDH275B-425AC 0…793 V / DC 0…650 V*DC 10,2…36 VB91065109

* Valores absolutos
