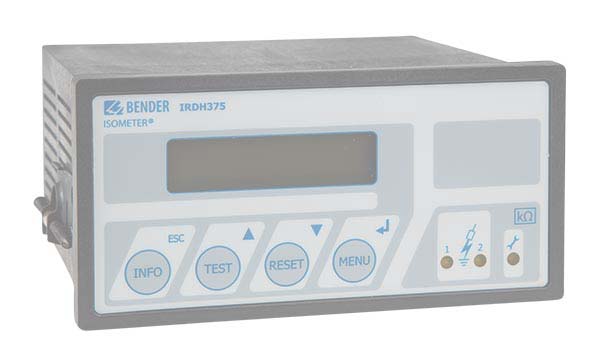

ISOMETER® IRDH375
- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 31.12.2023.
Su contacto personal estará encantado de ayudarle.
¿Conoce ya nuestra nueva generación de productos?
- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 31.12.2023.
Su contacto personal estará encantado de ayudarle.
¿Conoce ya nuestra nueva generación de productos?
Características
- Vigilancia de aislamiento para sistemas aislados de tierra AC, AC/DC 0…793 V, DC 0…650 V
- Tensión nominal ampliable a través de acoplador
- Dos valores de respuesta ajustables por separado 1 kΩ…10 MΩ
- Procedimiento de medida AMPPlus
- Adaptación automática a la capacidad de derivación de red
- Tecla Info para la indicación del ajuste del aparato y la capacidad de derivación de red
- Autovigilancia continua con aviso automático
- Autotest automático seleccionable
- Conexión para indicación externa de kΩ
- Tecla Test y Reset
- Conexión tecla Test y Reset externa
- Dos relés de alarma separados, con dos contactos conmutados libres de potencial
- Circuito de corriente de trabajo o de reposo seleccionable
- Relés de alarma para fallos de sistema (corriente de reposo)
- Indicación en texto iluminada
- Interface RS-485
- Bornas de conexión enchufables
Aplicaciones
- Circuitos principales de corriente AC, DC ó AC / DC
- Circuitos principales de corriente AC/DC con componentes de corriente continua conectados directamente, como son rectificadores de corriente, convertidores, accionamientos de corriente continua regulados por tiristores
- Instalaciones SAI, redes de baterías
- Aparatos de calefacción con controles por arranque de fases
- Instalaciones con etapas de conexión de red
- Sistemas IT con altas capacidades de derivación
- Sistemas IT acoplados
ISOMETER® IRDH375 Variante(s)
| Tipo | Tensión nominal de red Un | Tensión de alimentación US | Referencia |
|---|---|---|---|
| IRDH375-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 V / DC 77…286 V* | B91065000 |
| IRDH375-427 | AC 0…793 V / DC 0…650 V* | DC 19,2…72 V* | B91065002 |
| IRDH375B-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 V / DC 77…286 V* | B91065004 |
| IRDH375B-427 | AC 0…793 V / DC 0…650 V* | DC 19,2…72 V* | B91065006 |
* Valores absolutos
Accesorios opcionales para ISOMETER® IRDH375
Instrumento externo de medida de kΩ (400 µA)
| Tipo | SKMP *2) | Referencia |
|---|---|---|
| 7204-1421 | 120 kΩ | B986763 |
| 9604-1421 | 120 kΩ | B986764 |
*2) SKMP = punto medio de la escala
Instrumento externo de medida de kΩ 20 mA
| Tipo | Referencia |
|---|---|
| 9620-1421 | B986841 |
Tapa transparente para la placa frontal IP65
| Tipo | Referencia |
|---|---|
| 144 x 72 | B98060005 |
Aparatos de acoplamiento
| Tipo | Tensión nominal de red Un | Referencia |
|---|---|---|
| AGH150W-4 | DC 0…1760 V | B98018006 |
| AGH204S-4 | AC 0…1300 V / 0…1650 V | B914013 |
| AGH520S | AC 0…7200 V | B913033 |
