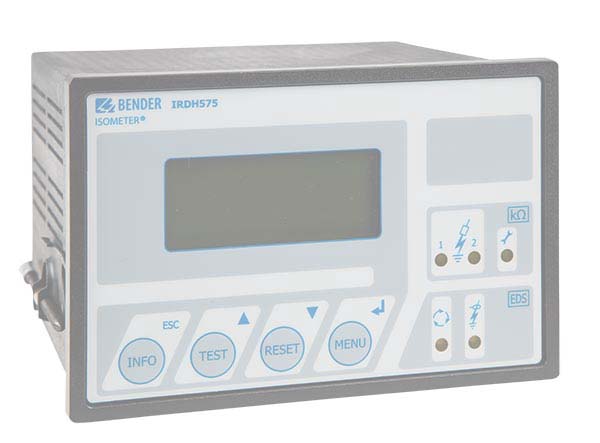

ISOMETER® IRDH575
- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 31.12.2023.
Su contacto personal estará encantado de ayudarle.
¿Conoce ya nuestra nueva generación de productos?
- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 31.12.2023.
Su contacto personal estará encantado de ayudarle.
¿Conoce ya nuestra nueva generación de productos?
Características
- Uso universal para sistemas IT 3(N)AC, AC/DC y DC de 20…575 V/340…760 V
- Margen de respuesta 1 kΩ…10 MΩ
- Tecla Info para indicación de diversos parámetros y de la capacidad de derivación de red
- Amplia autovigilancia con relés de alarma de fallo de sistema
- Tecla Test y Reset interna/externa
- 2 relés de alarma separados, circuito de corriente de reposo/trabajo seleccionable
- Indicación iluminada de texto claro, 4 x 16 caracteres
- Interface RS-485
- Memoria de datos, separación de la red y salida de corriente de 0/4…20 mA
- Ampliable hasta un dispositivo de búsqueda de fallos de aislamiento para un máximo de 1080 salidas
- Corriente de prueba ajustable para búsqueda de fallos de aislamiento
- Adaptado a los dispositivos de búsqueda de fallos de aislamiento EDS4…
- Procedimiento de medida AMP
Aplicaciones
- Vigilancia de la resistencia de aislamiento en sistemas IT
- Localización de fallos de aislamiento a través de dispositivos de búsqueda de fallos de aislamiento EDS4… adicionales
ISOMETER® IRDH575 Variante(s)
| Tipo | Tensión nominal Un | Tensión alimentación US | Articulo |
|---|---|---|---|
| IRDH575B1-427 | AC / DC 20…575 V | DC 19,2…72 V | B91065502 |
| IRDH575B1-435 | 3(N)AC / DC 20…575 V* | AC 88…264 V / DC 77…286 V* | B91065500 |
| IRDH575B1-4227** | 3(N)AC / DC 20…150 V* | DC 19,2…72 V* | B91065505 |
| IRDH575B1-4235 | AC / DC 20…150 V | AC 88…264 V / DC 77…286 V | B91065504 |
| IRDH575B2-427 | 3(N)AC 340…760 V / DC 340…575V* | DC 19,2…72 V | B91065506 |
| IRDH575B2-435 | 3(N)AC 340…760 V / DC 340…575 V* | AC 88…264 V / DC 77…286 V* | B91065503 |
* Valores absolutos
** Tensión de medida Um 10 V en la versión -4227
Accesorios opcionales para ISOMETER® IRDH575
Protección contra el polvo y la humedad
| Tipo | Dimensiones | Articulo |
|---|---|---|
| Junta panel de mandos para IP 42 | 144 x 96 mm | B98060006 |
| Cubierta transparente para IP 65 | 144 x 96 mm | B98060007 |
Adaptador para montaje en carril DIN
| Tipo | Articulo |
|---|---|
| Adaptador para carril DIN TS35 | B98060010 |
Este adaptador permite el montaje de un IRDH575 en un carril DIN según la norma IEC 60715.
Instrumentos de medida
| Tipo | Margen de medida | Dimensiones | Articulo |
|---|---|---|---|
| 9620-1421 | 0…20 mA | 96 x 96 mm | B986841 |
| 9620S-1421 | 0…20 mA | 96 x 96 mm | B986842 |
Descargas para ISOMETER® IRDH575
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | IRDH275 - 375 - 575 | 95.8 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Manuales | IRDH575 | 5.4 MB | DE | 2022/06/09 10:46:1909.06.2022 10:46:19 | D00089 |
| Manuales | IRDH575 | 5.1 MB | EN | 2022/06/09 10:48:1009.06.2022 10:48:10 | D00089 |
| Manuales | IRDH575 | 1.1 MB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00089 |
| Manuales | IRDH575 | 2.0 MB | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00089 |
