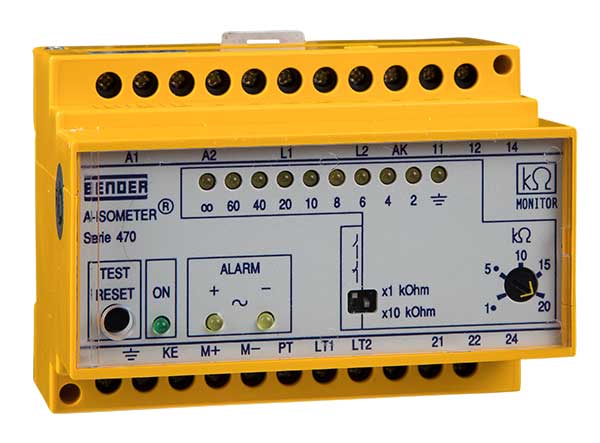

ISOMETER® IR470LY

ISOMETER® IR470LY

Los ISOMETER® de la serie de aparatos IR470LY vigilan la resistencia de aislamiento de sistemas de corriente alterna y corriente continua aislados de tierra (Sistemas IT) AC/3(N)AC 0…793 V. En unión de un aparato de acoplamiento, pueden utilizarse también para tensiones más elevadas. Gracias a la tensión de alimentación separada, es posible la vigilancia del sistema sin tensión.

Los sistemas vigilados no deben contener ningún componente de corriente continua. Condicionado por el procedimiento de medida, los fallos de aislamiento detrás de rectificadores conectados directamente se señalizan con sensibilidad de respuesta más elevada. Los valores de respuesta ajustados tienen validez para sistemas puros de corriente alterna.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Vigilancia de aislamiento para sistemas AC/3(N)AC 0…793 V aislados de tierra (Sistemas IT)
  • Tensión nominal ampliable a través de acoplador
  • Valores de respuesta ajustables 1…200 kΩ
  • Vigilancia de conexión red/tierra
  • LED de servicio, LED de alarma para fallos de aislamiento AC, L+, L-
  • Línea de LEDs para resistencia de aislamiento AC, L+, L-
  • Conexión para indicación externa de kΩ
  • Tecla combinada Test/Reset
  • Conexión tecla Test, Reset externa
  • Relé de alarma con 2 contactos conmutados libres de potencial
  • Circuito de corriente de trabajo o de reposo seleccionable
  • Memorización de errores seleccionable
    Circuitos principales de corriente AC/3(N)AC (sin rectificadores conectados directamente), por ejemplo motores, bombas, laminadores sin accionamientos regulados, instalaciones de ventilación y aire acondicionado, instalaciones de iluminación, calefacciones, generadores móviles de corriente, instalaciones en casas y edificios etc.



Accesorios opcionales para ISOMETER® IR470LY

Instrumento externo de medida de kΩ
TipoArticulo
7204-1421B986763
9604-1421B986764

Aparatos de acoplamiento
TipoTensión de alimentación UnArticulo
AGH204S-4AC 0…1650 VB914013
AGH520SAC 0…7200 VB913033

Variantes de ISOMETER® IR470LY


TipoTensión de alimentación USArticulo
IR470LY-40AC 230 VB91048007
IR470LY-4011AC 24 VB91048012
IR470LY-4012AC 42 VB91048002
IR470LY-4013AC 90…132 V*B91048011
IR470LY-4015AC 400 VB91048008
IR470LY-4016AC 500 VB91048018
IR470LY-4017AC 690 VB91048017
IR470LY-4018AC 440 VB91048024
IR470LY-4021DC 9,6…84 V*B91048006
IR470LY-4023 DC 77…286 V*B91048026
Otras tensiones de alimentación a solicitud.
*Valores absolutos
