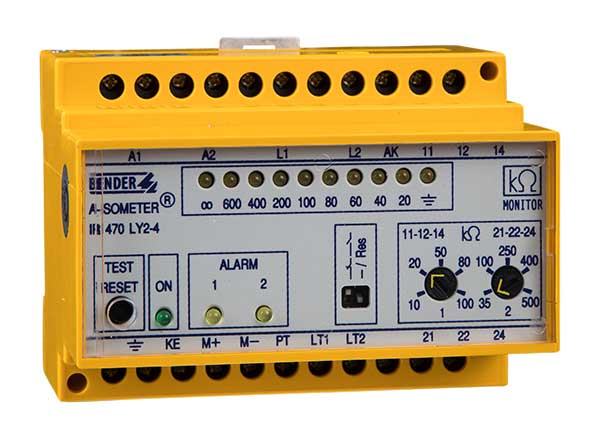

ISOMETER® IR470LY2-4061

ISOMETER® IR470LY2-4061

Los ISOMETER® de la serie IR470LY2 vigilan la resistencia de aislamiento de sistemas de corriente alterna aislados de tierra (Sistemas IT) AC/3(N)AC 0…793 V. Con dos valores de respuesta con relés de alarma ajustables por separado, se puede diferenciar entre alarma previa y alarma principal. En unión de un acoplador pueden utilizarse los aparatos para tensiones más elevadas.

Los sistemas vigilados no deben contener ningún componente de corriente continua. Condicionado por el procedimiento de medida, los fallos de aislamiento detrás de rectificadores conectados directamente se avisan con sensibilidad de respuesta intensificada. Los valores de respuesta ajustados tienen validez para sistemas puros de corriente alterna.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Vigilancia de aislamiento para sistemas AC, 3(N)AC 0…793 V (Sistemas IT)
  • Tensión nominal ampliable a través de acoplador
  • Dos valores de respuesta ajustables por separado 10…100 kΩ/35…500 kΩ
  • Vigilancia de conexión red/tierra
  • LEDs de aviso para servicio, fallo de aislamiento AC
  • Línea de LEDs para resistencia de aislamiento
  • Conexión para indicación externa de kΩ
  • Tecla combinada Test/Reset
  • Dos relés de alarma separados, cada uno con un contacto conmutado libre de potencial
  • Circuito de corriente de trabajo o de reposo seleccionable
  • Memorización de errores seleccionable
  • Circuitos principales de corriente AC/3(N)AC (sin rectificadores conectados directamente), por ejemplo; motores, bombas, laminadoras sin accionamientos regulados, instalaciones de ventilación y aire acondicionado, instalaciones de iluminación, calefacciones, generadores de corriente móviles, instalaciones en casas y edificios etc.



Accesorios opcionales para ISOMETER® IR470LY2-4061

Instrumento externo de medida de kΩ
TipoArticulo
7204-1421B986763
9604-1421B986764

Aparatos de acoplamiento
TipoTensión de alimentación UnArt. No.
AGH204S-4AC 0…1650 VB914013
AGH520SAC 0…7200 VB913033

Variantes de ISOMETER® IR470LY2-4061


TipoTensión de alimentación USArticulo
IR470LY2-4061AC 230 VB91048052
Otras tensiones de alimentación previa consulta.
