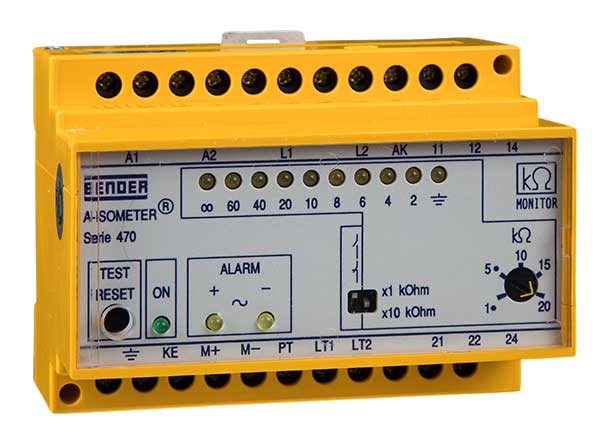

ISOMETER® IR470LY2-60

ISOMETER® IR470LY2-60

Los ISOMETER® de la serie IR470LY vigilan la resistencia de aislamiento de sistemas de corriente alterna y corriente trifásica aislados de tierra AC/3(N)AC 0…793 V. Estos aparatos están indicados especialmente para sistemas con un alto nivel de aislamiento. Pueden utilizarse también para la vigilancia de consumidores desconectados. Gracias a dos valores de respuesta o respectivamente a dos relés de alarma ajustables por separado, puede distinguirse entre alarma previa y alarma principal. En unión de un acoplador a, estos aparatos pueden utilizarse asimismo para tensiones más elevadas.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Vigilancia de aislamiento para sistemas AC, 3(N)AC 0…793 V aislados de tierra
  • Vigilancia offline para sistemas TN, TT e IT 0…793 V
  • Tensión nominal ampliable a través de acoplador
  • Modo de servicio conmutable vigilancia de aislamiento/vigilancia offline
  • Dos valores de respuesta ajustables por separado 100 kΩ…1 MΩ/500 kΩ…5 MΩ
  • Vigilancia de conexión red/tierra
  • LED de servicio, LEDs de alarma para fallos de aislamiento AC, L+, L-
  • Línea de LEDs para resistencia de aislamiento
  • Conexión para indicación externa de kΩ
  • Tecla combinada Test/Reset
  • Dos relés de alarma separados, cada uno con un contacto conmutado libre de potencial
  • Circuito de corriente de trabajo o de reposo seleccionable
  • Memorización de errores seleccionable
  • Circuitos de corriente principal AC, 3(N)AC (sin rectificadores conectados directamente), por ejemplo motores, bombas, laminadoras sin accionamiento regulado, instalaciones de ventilación y aire acondicionado, instalaciones de iluminación, calefacciones, grupos móviles, instalaciones en edificios, etc.
  • Consumidores desconectados p.ej. bombas de extinción, accionamientos de válvulas de suministro (gas, agua, petróleo, etc.), placas de gases de humo, equipos de grúas



Accesorios opcionales para ISOMETER® IR470LY2-60

Instrumento externo de medida de kΩ
TipoArticulo
7204-1621B986763
9604-1621B986764

Aparatos de acoplamiento
TipoTensión de alimentación UnArt. No.
AGH520SAC 0…7200 VB913033

Variantes de ISOMETER® IR470LY2-60


TipoTensión de alimentación USArticulo
IR470LY2-60AC 230 VB91048010
IR470LY2-6013AC 90…132 V*B91048013
IR470LY2-6015AC 400 VB91048009
IR470LY2-6021DC 9,6…84 V*B91048014
Otras tensiones de alimentación previa consulta
*Valores absolutos
