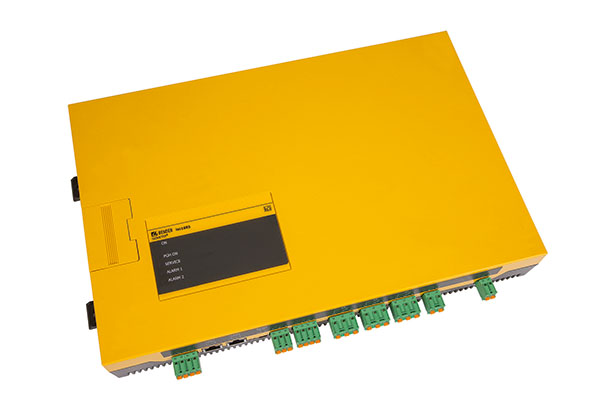

ISOMETER® iso1685P

ISOMETER® iso1685P

El iso1685P realiza la vigilancia de aislamiento de sistemas extensos

hasta AC 1000 V/DC 1500 V que están diseñados como aislados de tierra

(sistema IT). El equipo utiliza un método de medida especialmente

desarrollado para la vigilancia de aislamiento aplicable incluso en

grandes instalaciones donde pueden existir grandes capacidades a tierra

producidas por sistemas de supresión de interferencias como filtros. La

adaptación a los sistemas que contienen altas capacidades a tierra se

produce automáticamente.

El equipo genera pulsos de corriente necesarios para la localización

de fallos de aislamiento. Esto permite la localización de fallos de

aislamiento a través de evaluadores de fallos instalados fijos o

evaluadores portátiles de fallos.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Vigilancia de aislamiento para sistemas IT hasta AC 1000 V/DC 1500 V
  • Medida de fallos de aislamiento de baja resistencia
  • Valores de respuesta configurables independientes Ran1 (Alarm 1) y Ran2 (Alarm 2) (200Ω…1MΩ para ambos)
  • Adaptación automática a sistemas con alta capacidad a tierra, configurable dentro del rango indicado
  • Generador de corriente de prueba integrado hasta 50 mA para la localización de fallos de aislamiento
  • Autotest con mensaje de alarma automático en caso de fallo
  • Relés de alarma con ajuste independiente para fallos de aislamiento y errores del equipo
  • Interface RS-485 (bus BMS) E.j. para el control de la localización de fallos de aislamiento
  • Tarjeta μSD para el almacenamiento del historial y datos de configuración
  • Sistemas extensos hasta AC 1000 V/DC 1500 V DC que están diseñados como aislados de tierra (sistema IT)



Variantes de ISOMETER® iso1685P


TipoRango de respuestaTensión nominal de redTensión de alimentación*Artículo
iso1685P-425200 Ω…1 MΩAC 0…1000 V
DC 0…1500 V
DC 18…30 VB91065801
iso1685P-425W200 Ω…1 MΩAC 0…1000 V
DC 0…1500 V
DC 18…30 VB91065801W
* Valores absoludos
