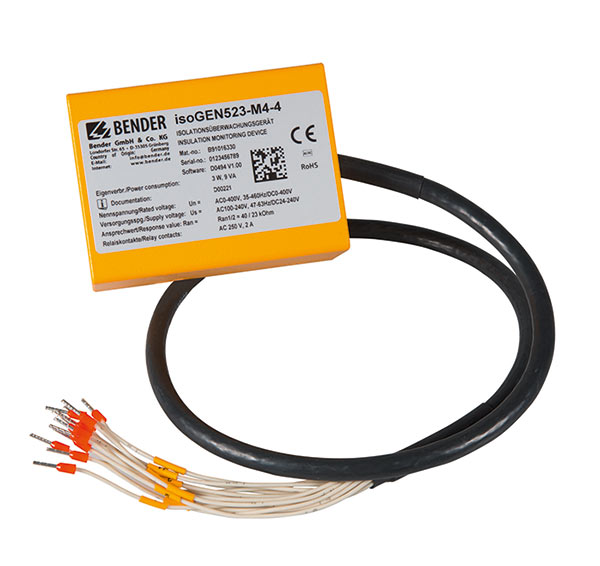

ISOMETER® isoGEN523

ISOMETER® isoGEN523

  • Vigilante de aislamiento para generadores móviles
  • Aislamiento protector con vigilancia de aislamiento y desconexión
  • Según DIN VDE 0100-551 y DIN EN 61557-8
  • Dos valores de respuesta (Ajustes de fábrica 46 kΩ, 23 kΩ)
  • Grado de protección IP65

El ISOMETER® vigila la resistencia de aislamiento de sistemas de AC, AC/DC y DC aislados de tierra (sistemas IT) con tensiones nominales de red de 3(N)AC, AC/DC 0…400 V o DC 0…400 V.

La capacidad máxima admisible de derivación de red Ce es de 5 μF. Los componentes alimentados por corriente continua existentes en sistemas AC no influyen en el comportamiento de respuesta si fluye al menos una corriente de carga DC 10 mA.

La tensión de alimentación separada permite además vigilar un dispositivo sin tensión.

  • Características
  • Aplicaciones
  • Información de pedido
  • Descargas
  • Vigilancia de la resistencia de aislamiento para sistemas AC/DC aislados de tierra
  • Medida de la tensión de red (true r.m.s.) con detección de mín./máx. tensión
  • Medida de las tensiones DC de red (L1+/PE y L2-/PE)
  • Dos modos de funcionamiento: GEn y DC
  • Adaptación automática a la capacidad de derivación de la red hasta 5 μF
  • Ajuste posible del retardo de arranque, respuesta y reposición
  • Dos valores de respuesta ajustables por separado en el rango 5…200 kΩ (Alarma 1, Alarma 2)
  • Autocomprobación automática del dispositivo con vigilancia de la conexión
  • Selección posible del comportamiento de corriente de reposo o trabajo de los relés
  • Memoria de fallos activable
  • RS-485 (separación galvánica) con los siguientes protocolos:
    – Interfaz BMS (interfaz de dispositivos de medida Bender) para el intercambio de datos con otros componentes Bender
    – Modbus RTU
    – IsoData (para la salida continua de datos)
  • Circuitos principales AC hasta 400 V
  • Circuitos principales DC hasta 400 V
  • Generadores según la norma DIN VDE 0100-551



Variantes de ISOMETER® isoGEN523


TipoModeloRef.
isoGEN523-S4-4Interfaz digitalB91016330
