¿Cómo funciona la vigilancia de la corriente diferencial?

¿Cómo funciona la vigilancia de la corriente diferencial?

RCM – RCD: La diferencia

Los RCM (Residual Current Monitor, aparatos de vigilancia de la corriente diferencial) vigilan las corrientes diferenciales de instalaciones eléctricas, indican el valor actual y avisan si se superan los valores de activación.

Se pueden utilizar según convenga para realizar avisos y/o para desconectar. Cumplen con la norma EN 62020 «Pequeña aparamenta eléctrica. Controladores de aislamiento por corriente diferencial residual (RCM) para usos domésticos y análogos (IEC 62020)».

Por el contrario, los RCD (Residual Current Protective Device, dispositivos de protección contra la corriente residual) se usan para la protección de instalaciones eléctricas de conformidad con la serie de normas IEC 60364, p. ej., en cuartos de baño. Los RCD siempre provocan una desconexión.

¿Cómo funciona un RCM?

Todos los conductores de la salida que debe ser vigilada (salvo el conductor PE) son conducidos a través de un transformador de corriente de medida. En un sistema sin fallos, la suma de todas las corrientes es igual a cero de forma que no se induce ninguna tensión en el transformador de corriente de medida. En caso de que se produzca un flujo de corriente residual (IΔ) a través de PE o por otro medio, la diferencia de corriente provoca una corriente en el transformador de corriente de medición que registra el RCM. Este proceso de medida es aplicable a los RCM con corriente alterna pura o corrientes residuales continuas pulsantes (tipo A conforme a la norma IEC 60755).

En los RCMA y RCMB sensibles a corriente universal del tipo B se utilizan transformadores de corriente de medida especiales y un proceso de medida también especial, con los que es posible detectar corrientes continuas y alternas de distinta frecuencia.

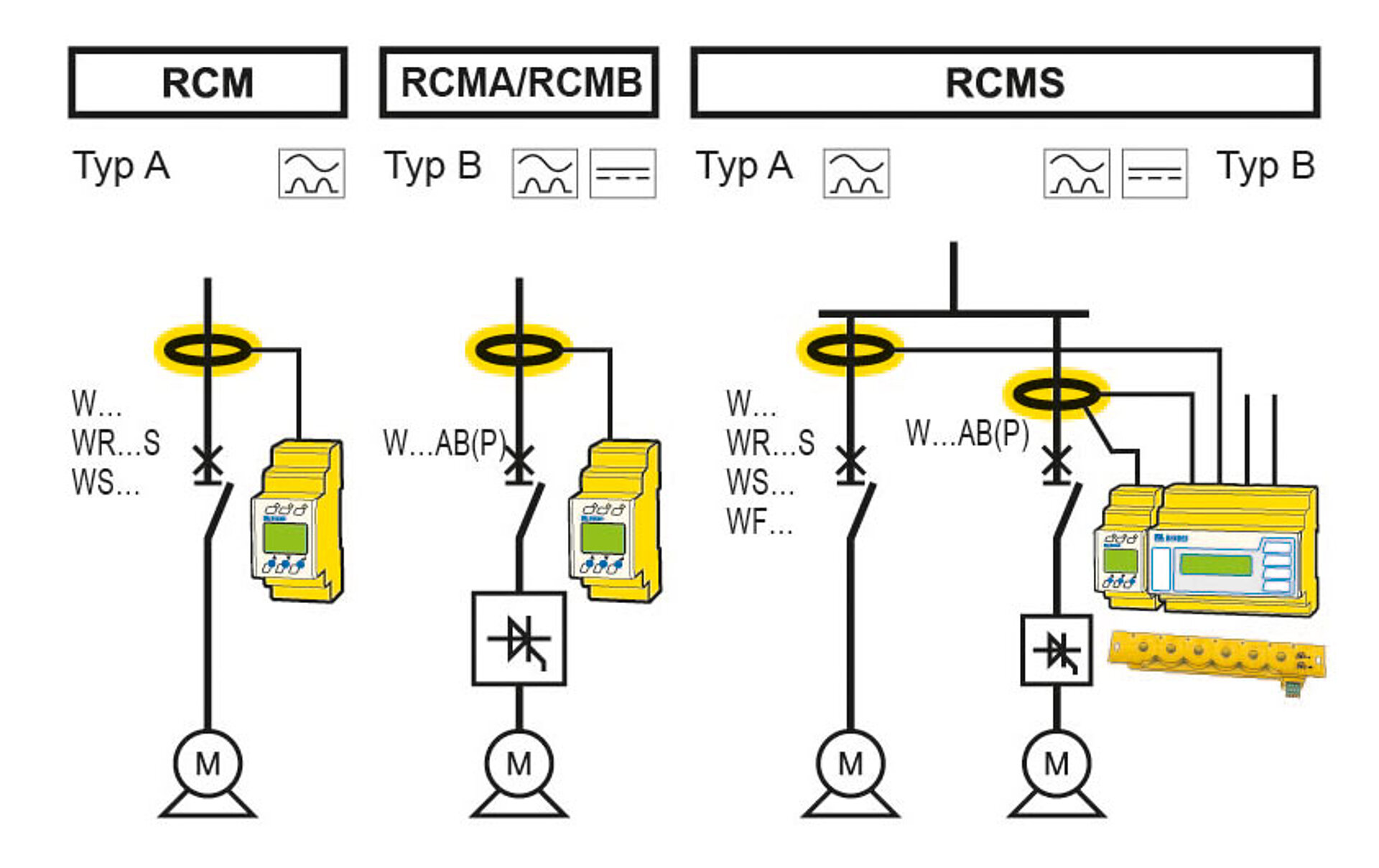

Diferencias – RCM, RCMA, RCMB, RCMS

Los RCM se diferencian según el tipo, frecuencia y forma de onda de las corrientes que pueden registrar:

Serie RCM: Aparatos de vigilancia de corriente diferencial de tipo A conformes a la norma IEC 60755 para la vigilancia de corrientes alternas (42…2000 Hz) y de corrientes residuales continuas pulsantes.

Serie RCMA, RCMB: Aparatos de vigilancia de corriente diferencial de tipo B conformes a la norma IEC 60755 para la vigilancia de corrientes alternas y de corrientes residuales continuas planas (0…2000 Hz).

Serie RCMS: Sistema multicanal de vigilancia de corriente diferencial de tipo A y B conforme a la norma IEC 60755 para la vigilancia de corrientes alternas y de corrientes residuales continuas planas (0 (42)…2000 Hz).
