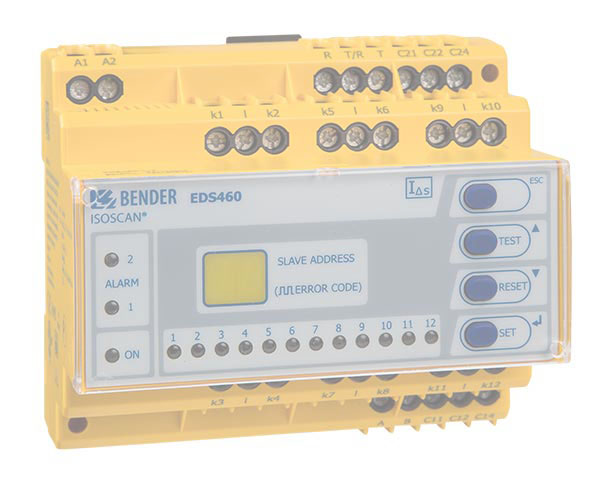

ISOSCAN® EDS460-L

ISOSCAN® EDS460-L

- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 01.01.2025.

Características

  • Búsqueda de fallos de aislamiento en sistemas IT
  • Para sistemas AC, 3AC, DC e IT
  • Función de control e indicación en un solo aparato (EDS…-D)
  • 12 canales de medida (salidas) para transformadores toroidales de las series CTAC, WR, WS
  • Hasta 90 dispositivos de búsqueda de fallos de aislamiento EDS en el sistema (1080 canales de medida)
  • Tiempo de consulta máx. 10s para todos los canales de medida (consulta en paralelo)
  • Sensibilidad de respuesta:
    - EDS460/490 2…10 mA,
    - EDS461/491 0,2…1 mA
  • Memoria de eventos para 300 sucesos
  • Dos relés de alarma, cada uno con un contacto conmutado
  • Corriente de trabajo/reposo seleccionable
  • Conexión tecla Reset/Test externa
  • Indicación a través de display gráfico, o resp. indicación de 7 segmentos y LEDs de aviso
  • Margen de dirección del bus BMS 1…90
  • Interface de serie RS-485
  • Vigilancia permanente de la conexión del transformador toroidal
  • Comportamiento de la memoria de fallos seleccionable
  • Medición de corriente diferencial AC adicional

Aplicaciones

  • Búsqueda de fallos de aislamiento en sistemas IT AC, AC/DC y DC
  • Circuitos principales de corriente y circuitos de corriente de mando en instalaciones industriales y en barcos
  • Sistemas IT DC desacoplados por diodos en centrales de energía
  • Sistemas para recintos de uso médico

Descargas para ISOSCAN® EDS460-L

TipoNombreTamañoIdiomaSello de tiempoD-/B-Número
Declaración de conformidad CE EDS46x-49x 90.5 KB 2022/08/12 06:17:2512.08.2022 06:17:25
Manuales EDS460/490 - EDS461/491 3.8 MB DE2019/05/13 10:31:4113.05.2019 10:31:41D00085
Manuales EDS460/490 - EDS461/491 4.0 MB EN2019/05/13 10:31:4813.05.2019 10:31:48D00085
Manuales EDS460/490 - EDS461/491 1.8 MB ES2019/05/13 10:31:5413.05.2019 10:31:54D00085
Manuales EDS460/490 - EDS461/491 1.2 MB FR2019/05/13 10:31:5413.05.2019 10:31:54D00085
Folletos de aplicación Selectief aardfout zoeksysteem EDS 933.7 KB NL2019/05/13 10:31:2813.05.2019 10:31:28
Folletos producto Mining 11.7 MB ES2020/05/22 14:37:3122.05.2020 14:37:31
Flyer Industrial EDS 1.1 MB EN2021/04/28 13:38:1328.04.2021 13:38:13
Flyer Healthcare EDS 1.7 MB EN2021/04/29 15:23:1529.04.2021 15:23:15

Accesorios opcionales para ISOSCAN® EDS460-L

Accesorios

TipoTensión de alimentación US*Ref.
DI-1DL (Amplificador intermedio)AC 85…260 V, 50…60 HzB95012047
DI-2USB (Convertidor de interfaces RS-485/RS-232)Alimentado desde interface USBB95012045

* Valores absolutos

Convertidor de protocolo

TipoTensión de alimentación USRef.
COM465IPAC/DC 24…240 V, 50…60 HzB95061065


Transformadores de corriente de medida para EDS460/490

TipoDiámetro interior/mmForma de ejecuciónRef.
CTAC20ø 20redondoB98110005
CTAC35ø 35redondoB98110007
CTAC60ø 60redondoB98110017
CTAC120ø 120redondoB98110019
CTAC210ø 210redondoB98110020
WR70x17570 x 175rectangularB8080609
WR115x305115 x 305rectangularB98080610
WS20x3020 x 30divisibleB98080601
WS50x8050 x 80divisibleB98080603
WS80x8080 x 80divisibleB98080605
WS80x12080 x 120divisibleB98080606
WS80x16080 x 160divisibleB98080608


Transformadores de corriente de medida alternativos del programa Bender

TipoDiámetro interior/mmForma de ejecuciónRef.
W10/60010redondoB911761
W0-S2020redondoB911787
W1-S3535redondoB911731
W2-S7070redondoB911732
W3-S105105redondoB911733
W4-S140140redondoB911734
W5-S210210redondoB911735
WR70x175S70x175rectangularB911738
WR115x305S115x305rectangularB911739
WR150x350S150x350rectangularB911740
WR200x500S200x500rectangularB911763
WS50x80S50x80divisibleB911741
WS80x80S80x80divisibleB911742
WS80x120S80x120divisibleB911743
WS80x160S80x160divisibleB911755


Transformadores de corriente de medida para EDS461/491

TipoDiámetro interior/mmForma de ejecuciónRef.
WS20x30-800020 x 30divisibleB98080602
WS50x80-800050 x 80divisibleB98080604


Transformadores de corriente de medida alternativos del programa Bender

TipoDiámetro interior/mmForma de ejecuciónRef.
W10/800010redondoB911759
W1-35/800035redondoB911756
WS20x30/800020 x 30divisibleB911764
WS50x80/800050 x 80divisibleB911757
W10/8000-610circular, 6xB911900

ISOSCAN® EDS460-L Variantes

TipoTensión de alimentación US*Valor de respuestaRef.
EDS460-L-1DC 16…94 V / AC 16…72 V, 42…460 Hz2…10 mAB91080003
EDS460-L-2AC/DC 70…276 V / AC 42…460 Hz2…10 mAB91080004

* Valores absolutos
