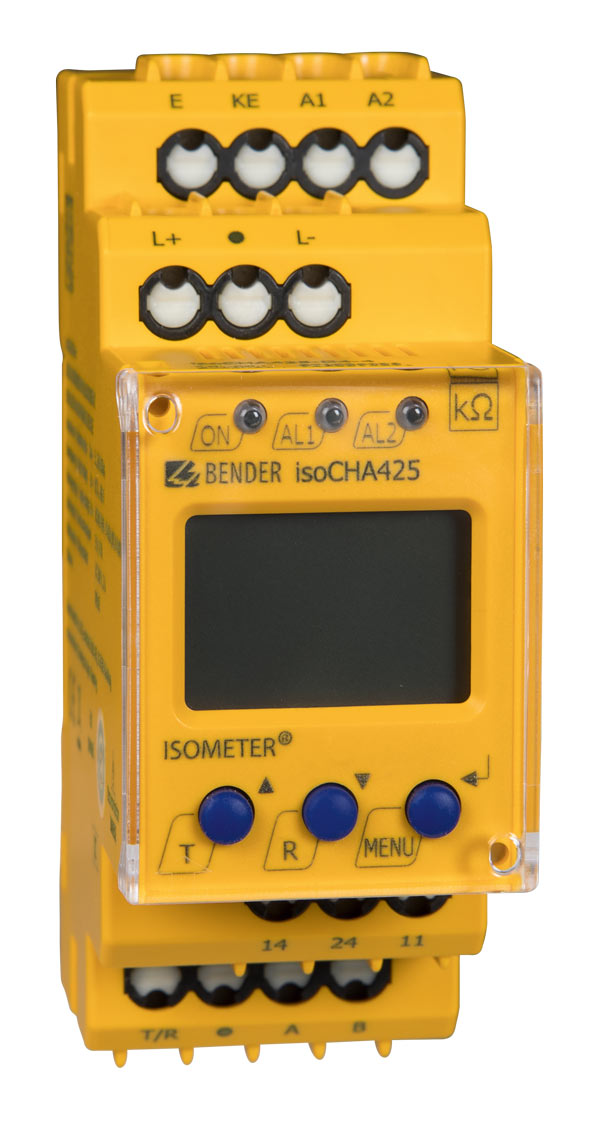

ISOMETER® isoCHA425
- Monitorización de la resistencia de aislamiento de las estaciones de recarga DC según la norma japonesa CHAdeMO
- Detección de fallos de aislamiento asimétricos en el rango de tensión de 50 V a 500 V DC en menos de 1 s
- Detección de fallos de aislamiento simétricos menos de 10 s
- Medición de la tensión del sistema (True RMS) con detección de mínima y máxima tensión.
- Medición de las tensiones del sistema DC a tierra (L+/PE y L-/PE)
El ISOMETER® se utiliza para estaciones de recarga DC según la norma japonesa CHAdeMO para tensiones entre 50 V y 500 V. Los fallos de aislamiento unipolares se detectan en ≤ 1 segundo y los fallos de aislamiento simetricos en ≤ 10 segundos. La capacidad de derivación máxima permitida del sistema es 2 μF
La necesaria parametrización individual hace que el equipo se adapte a la instalación y a las condiciones de funcionamiento in situ, para cumplir los requisitos de las normas.
Hay que observar los límites del campo de aplicación indicado en los datos técnicos. Cualquier otro uso o uso que vaya más allá de esto se considerará uso indebido.
- Características
- Aplicaciones
- Accesorios
- Información de pedido
- Descargas
- Monitorización de la resistencia de aislamiento de puntos de recarga DC según el estándar CHAdeMO
- Detección de fallos de aislamiento unipolares en el rango de tensión de red de DC entre 50 V y 500 V en 1 s
- Detección de fallos de aislamiento bipolares en 10 s
- Medida de la tensión de red (true r.m.s.) con detección de mín./máx. tensión
- Medida de las tensiones DC entre red y tierra (L+/PE y L-/PE)
- Adaptación automática a la capacidad de derivación de la red hasta 2 μF
- Posible ajuste del retardo de arranque, respuesta y reposición
- Dos valores de respuesta ajustables por separado en el rango 5…250 kΩ (Alarma 1, Alarma 2)
- Las alarmas se señalizan mediante LED (AL1, AL2), en pantalla y mediante relés de alarma (K1, K2)
- Autocomprobación automática del dispositivo con vigilancia de la conexión
- Posible selección del comportamiento (corriente de reposo o trabajo) de los relés
- Visualización de valores medidos en la pantalla LCD multifunción
- Memoria de alarmas activable
- RS-485 (separación galvánica) con los siguientes protocolos:
– Interfaz BMS (interfaz de dispositivos Bender) para el intercambio de datos con otros componentes Bender
– Modbus RTU
– IsoData (para la salida continua de datos) - Protección por contraseña contra modificación no autorizada de ajustes
- Estaciones de recarga DC para vehículos eléctricos según el estándar de carga japonés CHAdeMO
Accesorios obligatorios para ISOMETER® isoCHA425
Descripción | Art.-Nr. |
---|---|
Clip de montaje para fijación por tornillo (por aparato es necesario 1) | B98060008 |
Variantes de ISOMETER® isoCHA425
Tipo | Tensión auxiliar US | Capacidad de derivación Ce | Ref. |
---|---|---|---|
isoCHA425-D4-4 | AC 100…240 V, 47…63 Hz / DC 24…240 V | ≤ 2 μF | B71036395 |
