Controlador de carga ICC1324
- Detección de corriente de fallo 6 mA DC patentada
- Gestión dinámica de la carga (DLM)
- Funciones de seguridad integradas
- Actualizaciones de software periódicas
- Comunicación Powerline (PLC) según la norma ISO 15118
- WiFi, Ethernet y módem integrado
El ICC1324 es un controlador de carga de cuarta generación. Su diseño en circuito impreso hace que su instalación en estaciones de carga o wallboxes sea aún más fácil y flexible. Gracias a que la fuente de alimentación se encuentra integrada y que dispone de un diseño de hardware de lo más novedoso, se combinan aún más funciones en el menor espacio.
El ICC1324 ha sido diseñado para su utilización en estaciones de carga o wallboxes públicos, semipúblicos o privados. Además de las características de seguridad ya conocidas, como la detección de corriente de fallo de 6 mA DC, Weld Check, monitorización del conductor PE y el desbloqueo de emergencia del conector de carga, hay otras funciones importantes como lo es la comunicación Powerline (PLC) según la norma ISO 15118 para la implementación de Plug & Charge, así como la gestión dinámica de la carga (DLM). Esto permite la carga simultánea de hasta 250 vehículos eléctricos.
El ICC1324 es compatible con Smart-Grid a través de OCPP 1.5 y 1.6 (JSON y SOAP). Además, el controlador de carga dispone de WiFi, un módem 4G y conexiones Ethernet y domina todos los protocolos de comunicación como EEBUS, SMA SEMP y Modbus TCP.
El software del controlador de carga que sirve para controlar todos los procesos durante la recarga y es completamente actualizable (Cybersecurity at Bender - Bender). Esto garantiza que el ICC1324 está preparado para el futuro. Las actualizaciones (normalmente trimestrales) pueden importarse fácilmente a través de USB, Ethernet o „por aire“ (OTA).

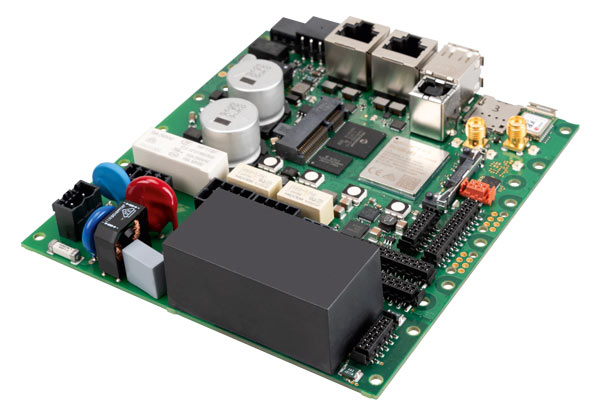

![[Translate to Español:] ICC1324](/fileadmin/_processed_/5/b/csm_ICC1324_WEB_0eb9be769d.jpg "[Translate to Español:] ICC1324")

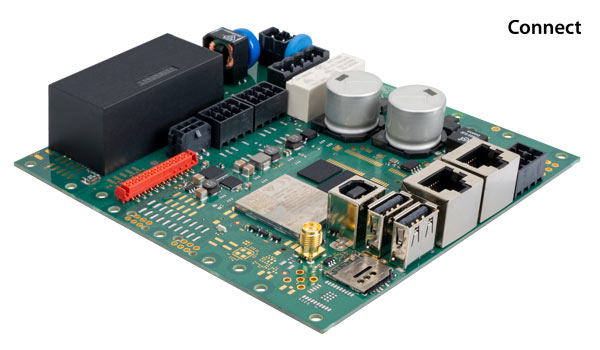

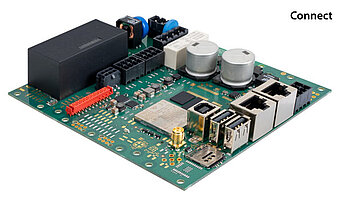

![[Translate to Español:] ICC1324 Connect](/fileadmin/_processed_/8/b/csm_ICC1324_Connect_02_WEB_a763bab5b2.jpg "[Translate to Español:] ICC1324 Connect")

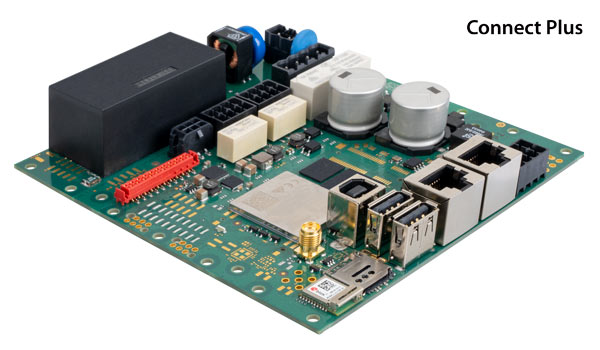

![[Translate to Español:] ICC1324 Connect Plus](/fileadmin/_processed_/2/3/csm_ICC1324_Connect-Plus_02_WEB_31a0f48960.jpg "[Translate to Español:] ICC1324 Connect Plus")

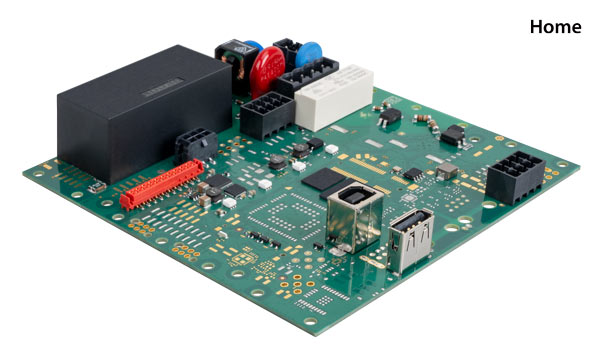

![[Translate to Español:] ICC1324 Home](/fileadmin/_processed_/5/d/csm_ICC1324_Home_02_WEB_99b1da4c3f.jpg "[Translate to Español:] ICC1324 Home")

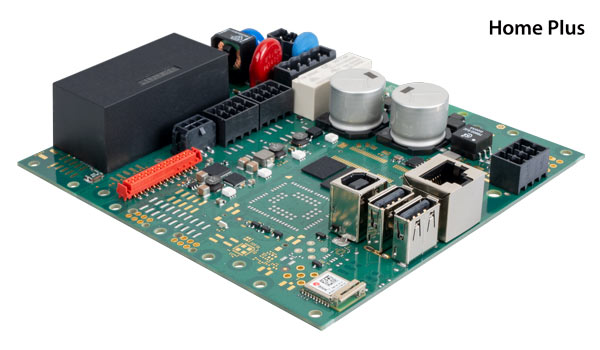

![[Translate to Español:] ICC1324 Home Plus](/fileadmin/_processed_/4/d/csm_ICC1324_Home-Plus_02_WEB_787b75a8db.jpg "[Translate to Español:] ICC1324 Home Plus")
![[Translate to Español:] ICC1324](/fileadmin/_processed_/5/b/csm_ICC1324_WEB_08fade4785.jpg "[Translate to Español:] ICC1324")
![[Translate to Español:] ICC1324 Connect](/fileadmin/_processed_/8/b/csm_ICC1324_Connect_02_WEB_35fc0a9454.jpg "[Translate to Español:] ICC1324 Connect")
![[Translate to Español:] ICC1324 Connect Plus](/fileadmin/_processed_/2/3/csm_ICC1324_Connect-Plus_02_WEB_8765a64763.jpg "[Translate to Español:] ICC1324 Connect Plus")
![[Translate to Español:] ICC1324 Home](/fileadmin/_processed_/5/d/csm_ICC1324_Home_02_WEB_cd3df81820.jpg "[Translate to Español:] ICC1324 Home")
![[Translate to Español:] ICC1324 Home Plus](/fileadmin/_processed_/4/d/csm_ICC1324_Home-Plus_02_WEB_e8ffc48be0.jpg "[Translate to Español:] ICC1324 Home Plus")
- Detección de corriente de fallo 6 mA DC patentada
- Gestión dinámica de la carga (DLM)
- Funciones de seguridad integradas
- Actualizaciones de software periódicas
- Comunicación Powerline (PLC) según la norma ISO 15118
- WiFi, Ethernet y módem integrado
El ICC1324 es un controlador de carga de cuarta generación. Su diseño en circuito impreso hace que su instalación en estaciones de carga o wallboxes sea aún más fácil y flexible. Gracias a que la fuente de alimentación se encuentra integrada y que dispone de un diseño de hardware de lo más novedoso, se combinan aún más funciones en el menor espacio.
El ICC1324 ha sido diseñado para su utilización en estaciones de carga o wallboxes públicos, semipúblicos o privados. Además de las características de seguridad ya conocidas, como la detección de corriente de fallo de 6 mA DC, Weld Check, monitorización del conductor PE y el desbloqueo de emergencia del conector de carga, hay otras funciones importantes como lo es la comunicación Powerline (PLC) según la norma ISO 15118 para la implementación de Plug & Charge, así como la gestión dinámica de la carga (DLM). Esto permite la carga simultánea de hasta 250 vehículos eléctricos.
El ICC1324 es compatible con Smart-Grid a través de OCPP 1.5 y 1.6 (JSON y SOAP). Además, el controlador de carga dispone de WiFi, un módem 4G y conexiones Ethernet y domina todos los protocolos de comunicación como EEBUS, SMA SEMP y Modbus TCP.
El software del controlador de carga que sirve para controlar todos los procesos durante la recarga y es completamente actualizable (Cybersecurity at Bender - Bender). Esto garantiza que el ICC1324 está preparado para el futuro. Las actualizaciones (normalmente trimestrales) pueden importarse fácilmente a través de USB, Ethernet o „por aire“ (OTA).
Características
- Controlador de carga según IEC 61851-1 (tipo de carga 3)
- Configuración de máster y esclavo
– Instalación de estaciones de recarga con dos puntos de recarga: 1 controlador de carga como pasarela de datos con módem 4G y 1 controlador de carga como esclavo sin módem 4G - Gestión dinámica de la carga para distribuir de forma óptima en todos los puntos de recarga toda la potencia disponible y poder limitar al vehículo la potencia máxima
- Módulo patentado de monitorización de fallos de corriente continua (es necesario el RCD tipo A externo), se pueden elegir distintas longitudes de cable
- Desbloqueo de emergencia integrado (Emergency Opener) para el control del bloqueo y desbloqueo del conector
- Se puede integrar en sistemas monofásicos o trifásicos de hasta 3x 32 A
- OCPP 1.5 y OCPP 1.6 conforme con JSON, SOAP
- Módem 4G integrado
- 3 interfaces USB:
– 1 interfaz CONFIG- (tipo-B) para la configuración local e instalación de actualizaciones de software
– 2 interfaces USB (tipo-A) - Comunicación Control Pilot y Proximity Pilot (según IEC 61851-1)
- Control adicional de conectores SCHUKO
- Interfaz medidor de potencia: Modbus TCP y RTU
- Interfaz Modbus externo para el control remoto a través de sistemas de gestión de la energía
- Entradas y salidas digitales adicionales para ampliar el funcionamiento del controlador de carga
- Sensor de temperatura interno para reducir la corriente de carga independientemente de la temperatura interna
- ISO 15118 Powerline Communication (PLC) para Plug&Charge, carga automática y sistemas de gestión de usuario
- Módulos WiFi y dos interfaces Ethernet
- Tensión de alimentación AC 230 V
- Tensión de alimentación integrada DC 15 V para aplicaciones específicas del cliente
Aplicaciones
- Estaciones de carga AC para vehículos eléctricos, wallboxes
Controlador de carga ICC1324 Variante(s)
| Tipo | Módem 4G | Interfaz | WiFi | PLC* | Entrada aislada | 12 V-Relé de salida | Ref. |
|---|---|---|---|---|---|---|---|

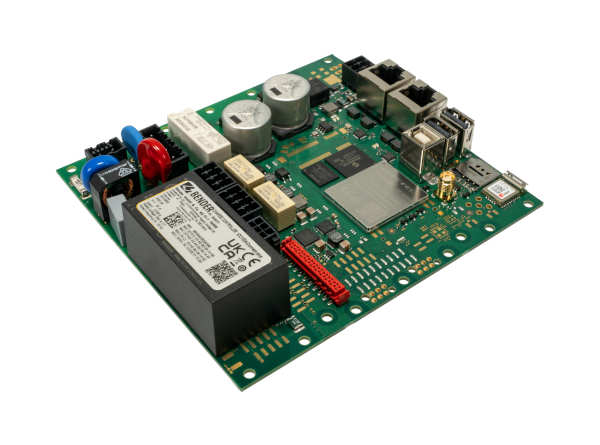

| ICC1324-Connect Plus | ✓ (Cat 1) | USB, contador Modbus, Ethernet, RFID | ✓ | ✓ | 2x | 2x | B94060080 |
| ICC1324-Connect | ✓ (Cat M1/NB1) | USB, contador Modbus, Ethernet, RFID | -- | ✓ | 1x | -- | B94060079 |
| ICC1324-Connect SP | -- | USB, contador Modbus, Ethernet, RFID | ✓ | ✓ | 1x | 1x | B94060074 |
| ICC1324-Home Plus | -- | USB, contador Modbus, Ethernet, RFID | ✓ | ✓ | 1x | -- | B94060078 |
| ICC1324-Home | -- | USB | -- | -- | 1x | -- | B94060077 |
* Powerline Communication según ISO/ IEC15118
Accesorios opcionales para Controlador de carga ICC1324
| Tipo | Ref. |
|---|---|
| Transformador de medida de corriente CTBC17 (variante del conector, longitud del conector 325 mm)1 | B98080071 |
| Transformador de medida de corriente CTBC17 (variante PCB)1, 2 | B98080070 |
| Cable de conexión CTBC17-cable1470 incl. conector (longitud del cable 1470 mm) | B98080542 |
| Cable de conexión CTBC17-cable600 incl. conector (longitud del cable 600 mm) | B98080543 |
| Cable de conexión CTBC17-cable325 incl. conector (longitud del cable 325 mm) | B98080541 |
| Cable de conexión CTBC17-cable180 incl. conector (longitud del cable 180 mm) | B98080540 |
1 Diámetro interno: 17 mm
2 La variante PCB se puede combinar con las diferentes longitudes de cable.
Kit de conectores
| Tipo | Contenido / Cantidad | Ref. |
|---|---|---|
| Kit conector (se debe pedir por separado) | 2-polos (1 x), 4-polos (1 x), 8-polos (3 x) | B94060125 |
| Kit conector embalaje colectivo Connect Plus, Connect, Home Plus | 2-polos (50 x), 4-polos (50 x), 8-polos (150 x) | B94060124 |
| Kit conector embalaje colectivo | 2-polos (50 x), 4-polos (50 x), 8-polos (100 x) | B94060123 |
