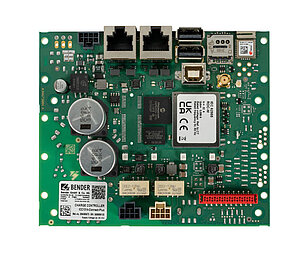

Controlador de carga ICC1314

• Solución de placa de circuito impreso (PCB) para estaciones de recarga de AC modulares y preparadas para el futuro
• Parte de la plataforma Charging Electronics: apta para todos los escenarios de recarga
• Complementa los módulos de alimentación de la serie IPM1xxx
• AFIR compatible con la norma ISO 15118
• Wi-Fi, Ethernet y módem 4G integrados
• Admite protocolos de comunicación como OCPP, Modbus y EEBUS.
• Diseño de PCB muy compacto (120 x 100 mm)

El ICC1314 es un controlador de carga integrado que forma parte de la plataforma Charging Electronics. Este dispositivo combina todas las funciones habituales de los controladores de carga de Bender en un espacio mínimo. El ICC1314 es una versión compacta del ICC1324 sin fuente de alimentación integrada.

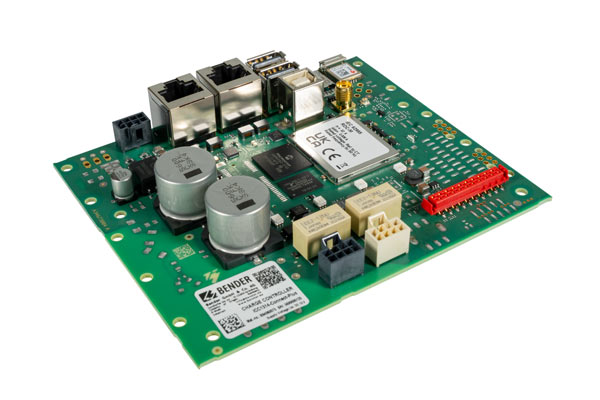

Esta placa de circuito impreso mide tan solo 120 mm x 100 mm, por lo que se adapta perfectamente a los módulos de potencia para la instalación de estaciones de carga de AC.

Junto con los módulos de alimentación IPM1301 e IPM1401, el ICC1314 constituye la base de una plataforma escalable para diferentes aplicaciones de carga. Gracias a sus dimensiones uniformes, diversos componentes de Bender pueden integrarse de forma flexible en carcasas mecánicamente idénticas, independientemente del escenario de aplicación o del segmento de mercado.

En combinación con un segundo ICC1314 (variante complementaria), es fácil implementar estaciones de carga de AC dobles.

Y con el módulos de alimentación más pequeño, el IPM1300, se pueden realizar estaciones de carga muy compactas.

Esto significa que se puede utilizar de forma flexible en estaciones de carga y cajas de pared para todos los escenarios de aplicación: para uso público, semipúblico y privado.

La combinación del ICC1314 y el IPM1xxx admite todas las funciones de protección exigidas por la norma: detección de corriente residual de 6 mA DC, supervisión del conductor de protección, protección contra sobretensiones y detección de campo giratorio. La función Weld-Check integrada detecta los contactos de relé soldados y controla un dispositivo de desconexión.

Gracias a la compatibilidad de Hubject con la norma ISO 15118, incluida la certificación Plug&Charge, el ICC1314 está preparado para el futuro. El control de servicio a la red según el §14a de la EnWG es compatible a través del protocolo EEBus.
