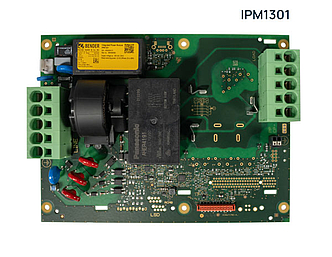

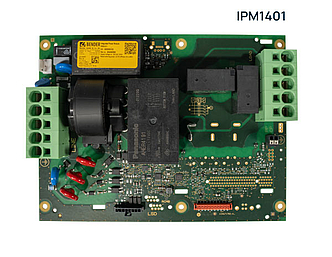

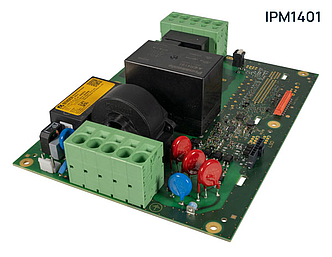

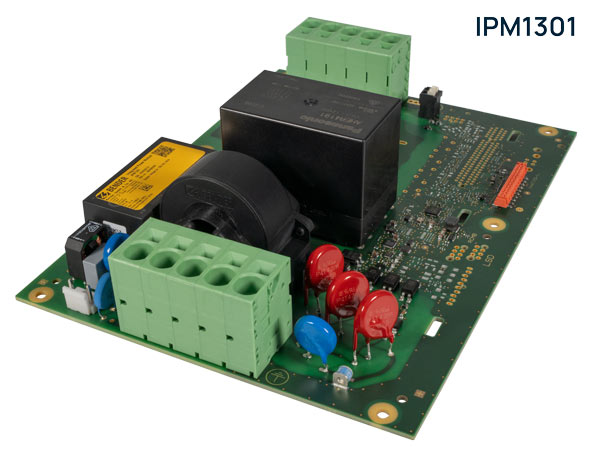

Módulos de alimentación IPM1301 / IPM1401

• Módulo de ampliación totalmente integrado para los reguladores de carga de la serie ICC1314
• Placa compacta de electrónica de potencia con todas las funciones de seguridad y control necesarias para la instalación de estaciones de carga de AC
• Dimensiones estándar: 150 × 200 mm
• Relé de potencia de 22 kW (32 A / 400 V) para conexiones a la red monofásicas y trifásicas
• Conmutación de fases para una carga optimizada para energía fotovoltaica (variante IPM1401)
• Fuente de alimentación integrada para alimentar el regulador de carga
• Funciones de seguridad completas, p. ej., desconexiones de protección y detección de errores
• Sensores integrados para la supervisión de la temperatura, la tensión y la corriente
• Fácil integración en el sistema mediante conexión con cable plano

El IPM1xx1 es un módulo de alimentación totalmente integrado diseñado para utilizarse con el regulador de carga ICC1314 de Bender. Sustituye a todos los componentes estándar que suelen instalarse en las estaciones de carga de AC clásicas. Además, reúne todas las funciones relevantes de protección, control y potencia en una sola placa.

Los módulos de la serie IPM1xx1 están disponibles como placas con unas dimensiones estándar de 150 × 200 mm. En combinación con el ICC1314, permiten construir cajas de pared y estaciones de carga con una potencia de carga de hasta 22 kW.

Gracias a su alto grado de integración, se reduce considerablemente la complejidad de una estación de carga.

Esto ahorra espacio y simplifica la fabricación. Próximamente se lanzarán más productos de carga con dimensiones estándar, de modo que los fabricantes de estaciones de carga puedan adaptar sus productos a diferentes aplicaciones y escenarios de carga sin tener que modificar la carcasa.

Las variantes IPM1301 e IPM1401 constituyen los primeros modelos de esta serie y ofrecen una solución especialmente sencilla y eficiente para el desarrollo y la producción de estaciones de carga de AC.

El módulo contiene una fuente de alimentación integrada para alimentar el regulador de carga, por lo que no se requiere una fuente de alimentación de DC independiente.

La serie IPM1xx1 ofrece un concepto de seguridad eléctrica integral que incluye, por ejemplo, un transformador de corriente de medición y supervisión del conductor de protección, y permite supervisar la tensión, la fase y la frecuencia. Además, un sensor de temperatura integrado permite supervisar la temperatura del dispositivo a través del regulador de carga.

Notas

• IPM1301 e IPM1401 se utilizan en combinación con el regulador de carga ICC1314-Connect-Plus (B94060071).

• La variante compacta IPM1300 se utiliza con los reguladores de carga ICC1314-Connect-Plus-G1 (B94060030) y ICC1314-Companion-G1 (B94060031).
