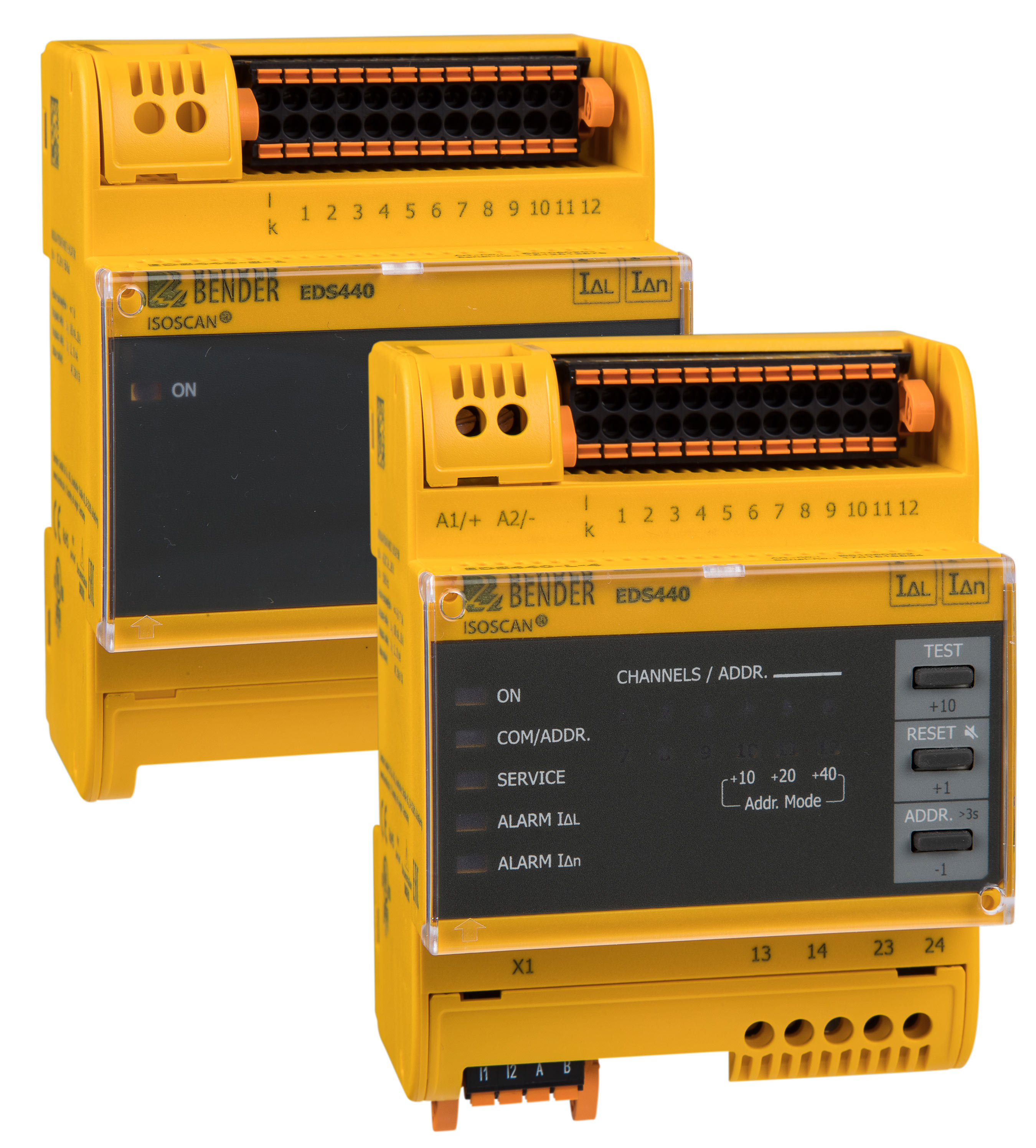

ISOSCAN® EDS441
- Localización automática de fallos de aislamiento
- Aplicación de circuitos de control
- 12 canales de medida para transformadores de medida de corriente
- Monitorización de conexión de transformadores de corriente
- Concepto de sistema universal
Los evaluadores ISOSCAN® EDS441 se utilizan junto con el ISOMETER® iso685-D-P o con el generador de corriente de prueba PGH, para la localización de fallos de aislamiento en sistemas de corriente aisladas de tierra (sistemas IT).
Para ello registran y evalúan las señales de corriente de prueba generadas por el aparato de vigilancia de aislamiento iso685-D-P o el generador de corriente de prueba PGH a través de transformadores de corriente de medida. Es posible conectar hasta 12 transformadores de corriente de medida a un EDS441. En total es posible conectar hasta 50 evaluadores a través de un interface RS485 (protocolo de bus BS) de forma que se pueden vigilar hasta 600 salidas.
- Localización automática de fallos de aislamiento
- Aplicación de circuitos de control
- 12 canales de medida para transformadores de medida de corriente
- Monitorización de conexión de transformadores de corriente
- Concepto de sistema universal
Los evaluadores ISOSCAN® EDS441 se utilizan junto con el ISOMETER® iso685-D-P o con el generador de corriente de prueba PGH, para la localización de fallos de aislamiento en sistemas de corriente aisladas de tierra (sistemas IT).
Para ello registran y evalúan las señales de corriente de prueba generadas por el aparato de vigilancia de aislamiento iso685-D-P o el generador de corriente de prueba PGH a través de transformadores de corriente de medida. Es posible conectar hasta 12 transformadores de corriente de medida a un EDS441. En total es posible conectar hasta 50 evaluadores a través de un interface RS485 (protocolo de bus BS) de forma que se pueden vigilar hasta 600 salidas.
Características
- Concepto universal de sistema
- Estructura modular, en consecuencia fácil de adaptar a la estructura existente
- Transformadores de corriente de medida disponibles en distintos tamaños y formatos
- Monitorización de la conexión transformadores de medida
- 12 canales de medida para transformadores de corriente de medida serie CTAC…, WR…, WS…
- Posibilidad de seleccionar el comportamiento de la memoria de fallos
- Las posibilidades de configuración permiten adaptaciones individuales
- Hasta 50 aparatos de localización de fallos de aislamiento EDS en el sistema, 600 canales de medida
- Sensibilidad de respuesta 0,2…1 mA
- Medición de corriente diferencial AC con valor de respuesta configurable
- Dos relés de alarma con un contacto NA cada uno
- Circuito de corriente de reposo/corriente de trabajo seleccionable
- Tecla externa de test/reset a través de entradas digitales
- Señalización a través de iso685-D-P o mediante LED
- Señalización centralizada de las salidas con fallo
- Interface RS-485, bus BS, rango de direcciones 2…79, Modbus RTU
- Posibilidad de conexión a sistemas de mando y visualización
Aplicaciones
- Localización de fallos de aislamiento en sistemas IT AC, 3AC y DC
- Circuitos de corriente principales y secundarios en instalaciones industriales y barcos
- Sistemas IT DC con diodos de desacoplo
- Redes en recintos de uso médico
ISOSCAN® EDS441 Variante(s)
| Tipo | Tensión de alimentación US* | Valor de respuesta | Pantalla LED | Opción “W” | Ref. |
|---|---|---|---|---|---|
| EDS441-S-1 | AC/DC 24…240 V | 0,2…1 mA | -- | -- | B91080204 |
| EDS441W-S-1 | AC/DC 24…240 V | 0,2…1 mA | -- | ✓ | B91080204W |
| EDS441-L-4 | AC/DC 24…240 V | 0,2…1 mA | ✓ | -- | B91080205 |
| EDS441W-L-4 | AC/DC 24…240 V | 0,2…1 mA | ✓ | ✓ | B91080205W |
| EDS441-LAB-4 | AC/DC 24…240 V | 0,2…1 mA | ✓ | -- | B91080207 |
| EDS441W-LAB-4 | AC/DC 24…240 V | 0,2…1 mA | ✓ | ✓ | B91080207W |
*Valores absolutos
Accesorios opcionales para ISOSCAN® EDS441
Accesorios
| Tipo | Tensión de alimentación US | Ref. |
|---|---|---|
| DI-1PSM (RS-485 amplificador intermedio) | AC/DC 24 V ± 20 % | B95012044 |
| DI-2USB (conversor de interfaces RS-485/USB) con cable USB | Alimentado desde interfaz USB | B95012045 |
| IOM441-S (input/output module) | 12-fold relay module | B95012057 |
Transformador de medida para EDS441
| Tipo | Diámetro interior/mm | Formato | Ref. |
|---|---|---|---|
| CTAC20/1 | 20 | redondo | B98110006 |
| CTAC35/1 | 35 | redondo | B98110008 |
Transformador de medida alternativo del programa de Bender
| Tipo | Diámetro interior/mm | Formato | Ref. |
|---|---|---|---|
| CTAS50/01 | 50 | divisible | B98110012 |
| CTAS80/01 | 80 | divisible | B98110013 |
| CTAS120/01 | 120 | divisible | B98110014 |
| W10/8000 | 10 | redondo | B911759 |
| W1-35/8000 | 35 | redondo | B911756 |
| W10/8000-6 | 10 | redondo, x6 | B911900 |
| WS20x30/8000 | 20 x 30 | divisible | B911764 |
| WS50x80/8000 | 50 x 80 | divisible | B911757 |
Transformador de medida para EDS441-LAB
| Tipo | Diámetro interior/mm | Formato | Ref. |
|---|---|---|---|
| CTUB102-CTB20P | 20 | redondo | B78120021 |
| CTUB102-CTB35P | 35 | redondo | B78120023 |
| CTUB102-CTB60P | 60 | redondo | B78120025 |
Descargas para ISOSCAN® EDS441
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| EDS44x | Declaración de conformidad CE | 88.3 KB | 2022/08/1212.08.2022 | ||
| TÜV NORD - AGH150x, CTACx, CTBCx, EDS44x, CTUB10x, MRCDB30x und RCMB30x | Certificados | 428.8 KB | DE | 2023/10/1111.10.2023 | |
| TÜV NORD - AGH150x, CTACx, CTBCx, EDS44x, CTUB10x, MRCDB30x and RCMB30x | Certificados | 408.6 KB | EN | 2023/10/1111.10.2023 | |
| EDS440/EDS441 | Guías rápida | 1.2 MB | DE | 2023/11/0707.11.2023 | D00201 |
| EDS440/EDS441 | Guías rápida | 1.2 MB | EN | 2023/11/0707.11.2023 | D00201 |
| EDS440/EDS441 | Guías rápida | 1.2 MB | FR | 2023/11/0707.11.2023 | D00201 |
| EDS440/EDS441 | Guías rápida | 1.2 MB | ES | 2023/11/0707.11.2023 | D00201 |
| EDS440/EDS441 | Manuales | 20.8 MB | DE | 2023/11/2828.11.2023 | D00201 |
| EDS440/EDS441 | Manuales | 20.8 MB | EN | 2023/11/2828.11.2023 | D00201 |
| EDS440/EDS441 | Manuales | 41.9 MB | ZH | 2019/05/1313.05.2019 | D00201 |
| EDS440/EDS441 | Datos técnicos | 9.3 MB | DE | 2023/11/2828.11.2023 | D00201 |
| EDS440/EDS441 | Datos técnicos | 9.3 MB | EN | 2023/11/2828.11.2023 | D00201 |
| EDS440/EDS441 | Datos técnicos | 2.4 MB | ES | 2019/05/1313.05.2019 | D00201 |
| EDS440/EDS441 | Datos técnicos | 15.2 MB | ZH | 2019/05/1313.05.2019 | D00201 |
| EDS440/EDS441 | Guías rápida | 1.6 MB | ZH | 2023/11/0707.11.2023 | D00201 |
| Selectief aardfout zoeksysteem EDS | Folletos de aplicación | 933.7 KB | NL | 2019/05/1313.05.2019 | |
| EDS44x change of frontplate for new addressing concept | Info. cambios de producto | 135.8 KB | EN | 2019/05/1313.05.2019 | D00201 |
| EDS440/EDS441 - Modbus-Einstellungen | Manuales | 186.8 KB | DE | 2020/01/1414.01.2020 | D00201 |
| EDS440/EDS441 - Modbus settings | Manuales | 189.8 KB | EN | 2020/01/1414.01.2020 | D00201 |
| EDS441-LNA-KITS Datasheet (US) | Datos técnicos | 4.7 MB | EN | 2024/02/2727.02.2024 | D00201 |
| Industrial EDS | Flyer | 1.1 MB | EN | 2021/04/2828.04.2021 | |
| Healthcare EDS | Flyer | 1.7 MB | EN | 2021/04/2929.04.2021 |
