LINETRAXX® CTUB103

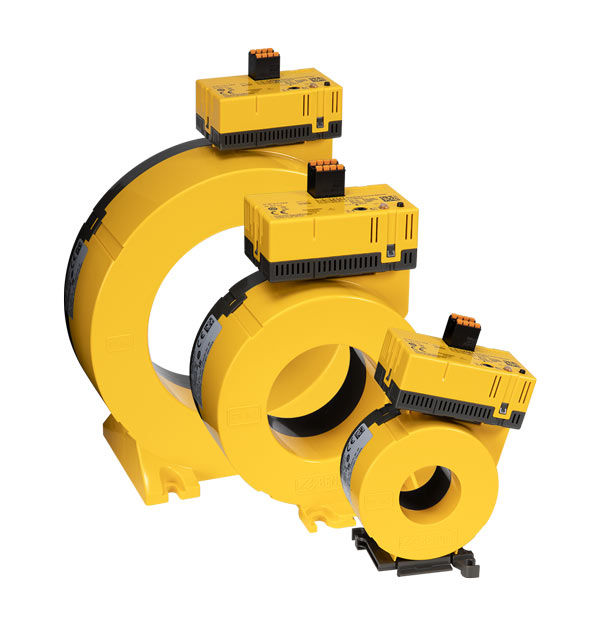

Los transformadores de corriente de medición sensibles a AC/DC de la serie CTUB103 convierten las corrientes de fuga y falla del sistema en una señal de medición evaluable. Los dispositivos son adecuados para detectar corrientes de falla con componentes de DC. Constan de un núcleo para la detección de la corriente de medida CTBC… y un módulo electrónico CTUB103, que se combinan para adaptarse a la aplicación.
Los transformadores de corriente de medida se pueden utilizar en sistemas DC, AC y 3 (N) AC, así como en sistemas de puesta a tierra de alta resistencia para monitorear el punto neutro. La evaluación en sistemas de puesta a tierra a través de alta resistencia se realiza con dispositivos de la serie NGRM…, a los que se conectan los transformadores de corriente de medida.
Los transformadores de corriente de medición sensibles a AC/DC de la serie CTUB103 convierten las corrientes de fuga y falla del sistema en una señal de medición evaluable. Los dispositivos son adecuados para detectar corrientes de falla con componentes de DC. Constan de un núcleo para la detección de la corriente de medida CTBC… y un módulo electrónico CTUB103, que se combinan para adaptarse a la aplicación.
Los transformadores de corriente de medida se pueden utilizar en sistemas DC, AC y 3 (N) AC, así como en sistemas de puesta a tierra de alta resistencia para monitorear el punto neutro. La evaluación en sistemas de puesta a tierra a través de alta resistencia se realiza con dispositivos de la serie NGRM…, a los que se conectan los transformadores de corriente de medida.
Características
- LED multicolor para mensajes de funcionamiento, avería y estado
- Supervisión de la conexión al transformador de corriente de medida
- Evaluador para trabajar con estos transformadores: NGRM500, NGRM550, NGRM700 o NGRM750
- El módulo electrónico se puede cambiar sin separación mecánica de los conductores primarios
LINETRAXX® CTUB103 Variante(s)
TC's de medida de la serie CTUB103
| Juego | Diámetro ø | Rango de medida permisible | Ref. |
|---|---|---|---|
| CTUB103-CTBC35 | 35 mm | 5 A, 10 A | B78120030 |
| CTUB103-CTBC60 | 60 mm | 5 A, 10 A, 25 A | B78120031 |
| CTUB103-CTBC120 | 120 mm | 5 A, 10 A, 25 A | B78120032 |
Accesorios opcionales para LINETRAXX® CTUB103
Fuente de alimentación
| Tipo | No. max. de TC's a conectar | Ref. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 2 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 7 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 17 | B94053112 |
Partes de repuesto- Nucleo del TC
| Tipo | Diámetro ø | Ref. |
|---|---|---|
| CTBC35 | 35 mm | B98120003 |
| CTBC60 | 60 mm | B98120005 |
| CTBC120 | 120 mm | B98120007 |
Partes de repuesto - Módulo electrónico
| Tipo | US | Ref. |
|---|---|---|
| CTUB103 | DC 24 V | B78120052 |
Las terminales requeridas estan disponibles bajo pedido.
Accesorios
| Descripción | Ref. |
|---|---|
| Fijación para carril DIN para CTBC35 | B91080112 |
(Incluido en el suministro)
