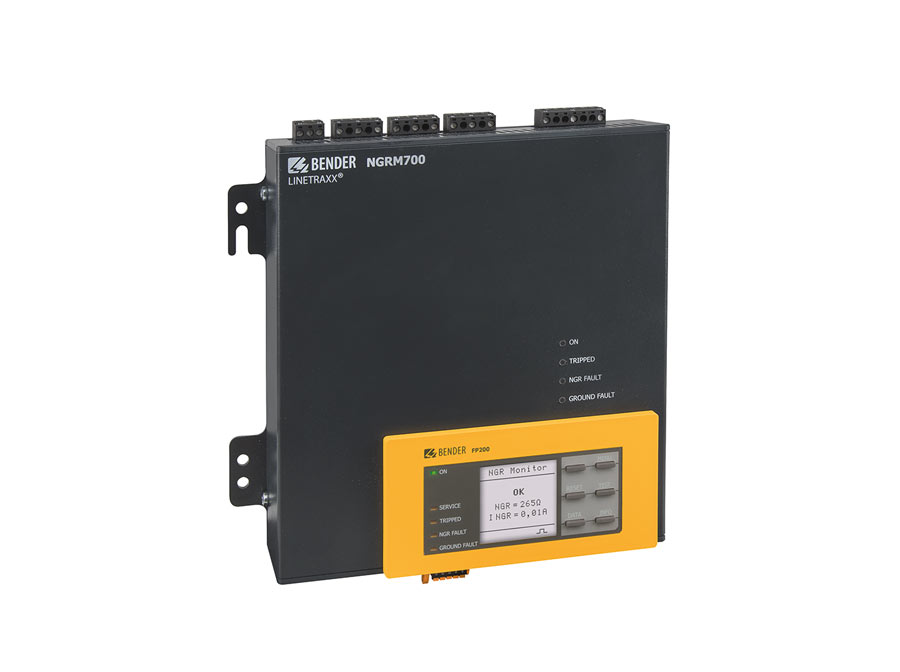

LINETRAXX® NGRM700
- Completamente configurable
- Diseñado para un sencillo retrofit
- Interface multilingüe
- Puede operar en instalaciones situadas hasta 5000m sobre el nivel del mar sin perder prestaciones
El NGRM700 es el dispositivo más avanzado que permite continuo monitoreo del NGR para proporcionar toda la información necesaria de la conexión a tierra del sistema.
El NGRM700 supervisa el valor dela resistencia de neutro a tierra (NGR) y la corriente de falla que fluye a través del NGR en sistemas donde existe una alta resistencia de puesta a tierra (HRG). Es el relé ideal para proteger los sistemas HRG y proporciona una visión general completa de la instalación. El relé se puede integrar al sistema de supervisión o directamente a la red de comunicación mediante su webserver.
El NGRM700 permite al usuario cumplir con los requisitos locales.
- Completamente configurable
- Diseñado para un sencillo retrofit
- Interface multilingüe
- Puede operar en instalaciones situadas hasta 5000m sobre el nivel del mar sin perder prestaciones
El NGRM700 es el dispositivo más avanzado que permite continuo monitoreo del NGR para proporcionar toda la información necesaria de la conexión a tierra del sistema.
El NGRM700 supervisa el valor dela resistencia de neutro a tierra (NGR) y la corriente de falla que fluye a través del NGR en sistemas donde existe una alta resistencia de puesta a tierra (HRG). Es el relé ideal para proteger los sistemas HRG y proporciona una visión general completa de la instalación. El relé se puede integrar al sistema de supervisión o directamente a la red de comunicación mediante su webserver.
El NGRM700 permite al usuario cumplir con los requisitos locales.
Características
- Determinación de RNGR con proceso de medida pasivo y activo
- También es posible el control continuo de la RNGR estando la instalación desconectada
- Advertencia o desconexión en caso de fallo de contacto a tierra
- Control de la corriente INGR
- Control de la tensión UNGR
- Visualización de contacto a tierra de fases (opcional; acoplamiento directo hasta 690 V; de lo contrario, a través de un transformador de tensión)
- Comunicación a través de Ethernet/Modbus TCP
- Servidor web
- Selección de idioma (alemán, inglés británico y americano, español, francés)
- Pulsador de prueba (interno, externo) con/sin activación
- Análisis FFT de las señales de medida
- Generador de pulsos para búsqueda manual de contactos a tierra
- Relé para la detección de fallos de contacto a tierra y fallos de resistencia
- Relé para la desconexión de la instalación después de un tiempo programable
- Combinable con RCMS… para la desconexión controlada automáticamente de salidas de alimentación (alimentador)
- Fuente de alimentación integrada de amplio margen para el funcionamiento
- Certificado para trabajar hasta 5000 metros de altura
- Memoria de fallos/incidencias
- Interfaz analógica para el procesamiento de los valores de medida (0…10 V, 4…20 mA, parámetro seleccionable)
- HMI separable para montaje en puertas
- Protección por contraseña
- Activación en RMS, señal de oscilación principal o armónicos
- Registro de fallos de AC y DC
LINETRAXX® NGRM700 Variante(s)
| Tipo | Tensión de alimentación US / Rango de frecuencia Hz | Ref. |
|---|---|---|
| NGRM700 | AC 24…240 V, 40…70 Hz DC 24…240 V | B94013700 |
| Accesorios para FP200-NGRM: Cubierta transparente 144x72 (para IP 65)* | B98060005 | |
*Si se usa la cubierta transparente 144x72 (IP65) el corte en el cuadro eléctrico debe ser aumentado en altura de 66 mm a 69 mm (+0,7/-0 mm).
La clase de protección IP65 es válida para el uso de la cubierta solo para el Interfaz FP200-NGRM. El dispositivo completo mantiene la IP30.
Accesorios opcionales para LINETRAXX® NGRM700
Acoplador CD…
| Tipo | Tensión Usys | Ref. |
|---|---|---|
| CD1000 | 400…690 V | B98039010 |
| CD1000-2 | 400…1000 V | B98039053 |
| CD5000 | 1000…4200 V | B98039011 |
| CD14400 | 4300…14550 V | B98039054 |
| CD25000 | 14551…25000 V | B98039055 |
Transformador de medida de corriente
| Tipo | Tensión/Corriente | Ref. |
|---|---|---|
| W20 | AC hasta 10 A | B98080003 |
| W35 W60 W0-S20 W1-S35 W2-S70 | AC hasta 25 A | B98080010 B98080018 B911787 B911731 B911732 |
| CTUB103-CTBC35 | AC/DC hasta 10 A | B78120030 |
| CTUB103-CTBC60 CTUB103-CTBC120 | AC/DC hasta 25 A | B78120031 B78120032 |
Tensión de alimentación para transformadores de corriente CTUB103…
| Tipo | Número máximo de transformadores de corriente conectados m | Ref. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 2 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 7 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 17 | B94053112 |
