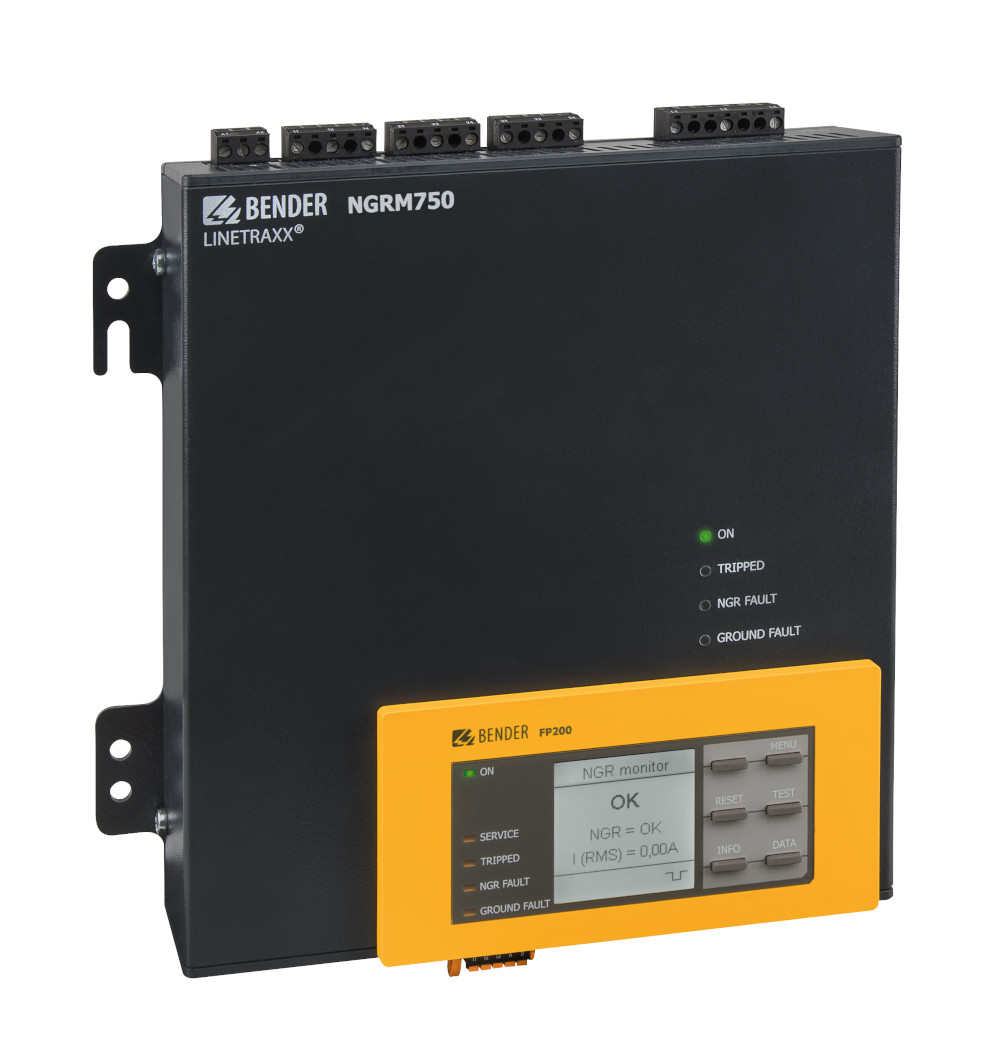

LINETRAXX® NGRM750

El monitor de la resistencia de puesta a tierra del neutro NGRM750 proporciona una detección de fallas en dicha NGR y una protección contra fallas a tierra. Se suele instalar en transformadores y generadores a tierra de baja resistencia en sistemas eléctricos comerciales e industriales. Se trata de equipo avanzado que permite la monitorización de:

  • la corriente a través de la resistencia de neutro a tierra (NGR)
  • la tensión entre el punto neutro del transformador o generadory tierra (caída de tensión a través de la resistencia a tierra)
  • fallo NGR (abierto), incluido el fallo de las conexiones entre el neutro y tierra
  • tensiones de línea a línea y de línea tierra

Una de las mayores ventajas es la interfaz de usuario multilingüe que permite la lectura de valores y la programación en su lengua materna.

Está diseñado para una actualización sencilla con un HMI montado en panel. Si se prefiere, el relé puede programarse fácilmente a través del servidor web incorporado. Los NGRM750 se conectan fácilmente a un sistema de monitorización a través de Modbus TCP/IP o RTU.

Para aplicaciones de puesta a tierra de generadores o transformadores en altitudes extremas, el NGRM750 presenta una capacidad de 5.000 m sobre el nivel del mar.

Resulta una solución ideal fácil de adaptar a las aplicaciones LRG existentes o de instalar en fábrica en paquetes LRG nuevos. Extensible hasta 25 kV y 2,000 A.

¿Alguna duda? Contáctenos!

[Translate to Español:] NGRM750

El monitor de la resistencia de puesta a tierra del neutro NGRM750 proporciona una detección de fallas en dicha NGR y una protección contra fallas a tierra. Se suele instalar en transformadores y generadores a tierra de baja resistencia en sistemas eléctricos comerciales e industriales. Se trata de equipo avanzado que permite la monitorización de:

  • la corriente a través de la resistencia de neutro a tierra (NGR)
  • la tensión entre el punto neutro del transformador o generadory tierra (caída de tensión a través de la resistencia a tierra)
  • fallo NGR (abierto), incluido el fallo de las conexiones entre el neutro y tierra
  • tensiones de línea a línea y de línea tierra

Una de las mayores ventajas es la interfaz de usuario multilingüe que permite la lectura de valores y la programación en su lengua materna.

Está diseñado para una actualización sencilla con un HMI montado en panel. Si se prefiere, el relé puede programarse fácilmente a través del servidor web incorporado. Los NGRM750 se conectan fácilmente a un sistema de monitorización a través de Modbus TCP/IP o RTU.

Para aplicaciones de puesta a tierra de generadores o transformadores en altitudes extremas, el NGRM750 presenta una capacidad de 5.000 m sobre el nivel del mar.

Resulta una solución ideal fácil de adaptar a las aplicaciones LRG existentes o de instalar en fábrica en paquetes LRG nuevos. Extensible hasta 25 kV y 2,000 A.

¿Alguna duda? Contáctenos!

Características

  • Determinación de RNGR con procedimientos de medida pasivos y activos
  • Monitorización continua de RNGR incluso estando la instalación desenergizada
  • Alarma o desconexión en caso de fallo a tierra
  • Monitorización de la corriente INGR
  • Monitorización de la tensión UNGR
  • Indicación de fase defectuosa (opcional; hasta 690 V de acoplamiento directo, de lo contrario a través de transformadores potenciales)
  • Comunicación a través de Ethernet
  • Servidor web
  • Selección de idiomas (español, inglés, alemán, francés)
  • Botón de prueba (interno, externo) con / sin disparo
  • Análisis de transformada rápida de Fourier de las señales medidas
  • Relé para la detección de fallos a tierra y fallos de resistencia
  • Relé para la desconexión del equipo tras un periodo de tiempo configurado
  • Posibilidad de combinación con RCMS… para la desconexión automática de salidas de alimentación
  • Interfaz de usuario gráfico
  • Amplio rango de tensión de alimentación (24 hasta 240 VAC/VDC)
  • Altura de servicio 5000 m sobre nivel del mar
  • Memoria de fallos / histórico
  • Salida analógica de valores medidos (0…10 V, 4…20 mA, etc., selección de parámetros)
  • HMI separable para montaje en puertas
  • Protección por contraseña
  • Activación en RMS, señal de oscilación principal o armónicos
  • Registro de fallos de AC y DC

LINETRAXX® NGRM750 Variante(s)

TipoTensión de alimentación U/ Rango de frecuencia HzRef.
NGRM750AC 24…240 V, 40…70 Hz
DC 24…240 V
B94013750

Accesorios opcionales para LINETRAXX® NGRM750

Acoplador CD…

TipoTensión UsysRef.
CD1000400…690 VB98039010
CD1000-2400…1000 VB98039053
CD50001000…4200 VB98039011
CD144004300…14550 VB98039054
CD2500014551…25000 VB98039055

Transformador de medida de corriente

TipoTensión/CorrienteRef.
CTAC35
CTAC60
CTAS50
CTAS80
CTAS120
AC hasta 30 AB98110007
B98110017
B98110009
B98110010
B98110011
CTUB103-CTBC35AC/DC hasta 10 AB78120030
CTUB103-CTBC60
CTUB103-CTBC120
AC/DC hasta 25 AB78120031
B78120032
CTB31…CTB51 serieAC > 30…1000 AB980860xx

Tensión de alimentación para transformadores de corriente CTUB103…

TipoNúmero máximo de transformadores
de corriente conectados m
Ref.
STEP-PS/1 AC/24 DC/0.52B94053110
STEP-PS/1 AC/24 DC/1.757B94053111
STEP-PS/1 AC/24 DC/4.217B94053112
