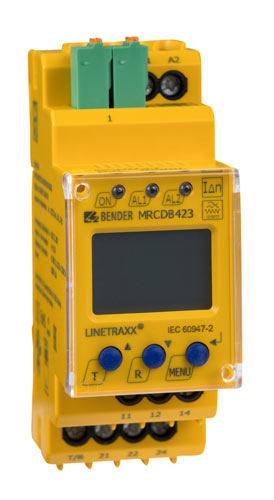

LINETRAXX® MRCDB423

Dispositivo de corriente residual modular tipo B para protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT)

El dispositivo MRCDB423 sensible a AC/DC con el correspondiente CTUB101-CTBC… se utiliza como protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT) en los que pueden producirse corrientes de falla de AC o DC.

Parte de estos sistemas son particularmente cargas que contienen rectificadores de 6 pulsos o rectificadores unidireccionales, como convertidores, cargadores de baterías, equipos de obra con drives de frecuencia variable.

Puesto que los valores se miden con transformadores de corriente, el MRCDB423 es casi independiente de la tensión nominal y de la corriente de funcionamiento del sistema monitorizado.

La corriente diferencial de funcionamiento IΔn2, el retardo de respuesta ton2 , así como la corriente diferencial medida IΔ se muestran en la pantalla estándar.

Al utilizar el MRCB423 con un transformador de corriente adecuado y un elemento de conmutación con propiedades de aislamiento, esta combinación cumple los requisitos de la IEC 60947-2 anexo M para un dispositivo de protección MRCD.

La aplicación está destinada específicamente a objetivos de protección como la protección de personas, protección contra incendios y protección de plantas. El elemento de conmutación no debe superar un tiempo de desconexión de 17 ms.

¿Alguna duda? Contáctenos!

MRCDB423
MRCDB423

Dispositivo de corriente residual modular tipo B para protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT)

El dispositivo MRCDB423 sensible a AC/DC con el correspondiente CTUB101-CTBC… se utiliza como protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT) en los que pueden producirse corrientes de falla de AC o DC.

Parte de estos sistemas son particularmente cargas que contienen rectificadores de 6 pulsos o rectificadores unidireccionales, como convertidores, cargadores de baterías, equipos de obra con drives de frecuencia variable.

Puesto que los valores se miden con transformadores de corriente, el MRCDB423 es casi independiente de la tensión nominal y de la corriente de funcionamiento del sistema monitorizado.

La corriente diferencial de funcionamiento IΔn2, el retardo de respuesta ton2 , así como la corriente diferencial medida IΔ se muestran en la pantalla estándar.

Al utilizar el MRCB423 con un transformador de corriente adecuado y un elemento de conmutación con propiedades de aislamiento, esta combinación cumple los requisitos de la IEC 60947-2 anexo M para un dispositivo de protección MRCD.

La aplicación está destinada específicamente a objetivos de protección como la protección de personas, protección contra incendios y protección de plantas. El elemento de conmutación no debe superar un tiempo de desconexión de 17 ms.

¿Alguna duda? Contáctenos!

Características

  • MRCD tipo B sensible a AC/DC según IEC 60947-2 Anexo M
  • Utilización como dispositivo de protección de corriente residual para la protección adicional en sistemas conectados a tierra
  • Característica de funcionamiento tipo B según IEC 60755
  • Medida del valor RMS de la corriente diferencial
  • Indicación de alarma y prealarma a través de LEDs
  • Salida de alarma y prealarma a través de relés (K1/K2)
  • Control de un elemento de conmutación con propiedades de aislamiento a través del relé K2
  • Medida de la monitorización de la conexión del toroidal
  • Memoria de alarma

Aplicaciones

  • Protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT)

LINETRAXX® MRCDB423 Variante(s)

TipoRango de respuesta IΔnFrecuencia nominal    Tensión de alimentación US*Ref.
MRCDB423-D-130 mA…3 A0…2000 HzDC 9,6…94 V / AC 42…460 Hz, 16…72 VB94043055
MRCDB423-D-230 mA…3 A0…2000 HzDC 70…300 V / AC 42…460 Hz, 70…300 VB94043056

* Valores absolutos de rango de tensión

Accesorios opcionales para LINETRAXX® MRCDB423

Transformadores de corriente externos

TipoDiámetro mmApantallamiento            Ref.
CTUB101-CTBC20ø 20B78120010
CTUB101-CTBC20Pø 20B78120020
CTUB101-CTBC35ø 35B78120012
CTUB101-CTBC35Pø 35B78120022
CTUB101-CTBC60ø 60B78120014
CTUB101-CTBC60Pø 60B78120024
CTUB101-CTBC120ø 120B78120016
CTUB101-CTBC120Pø 120B78120026
CTUB101-CTBC210ø 210B78120018
CTUB101-CTBC210Pø 210B78120028

Cable de conexión de transformador de corriente – MRCDB423

TipoLongitud/mRef.
CTX-1001B98110080
CTX-2502,5B98110081
CTX-5005B98110082
CTX-100010B98110083

Accesorios

TipoRef.
Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad)B98060008
Marco de montaje XM420 B990994
