RCMB104

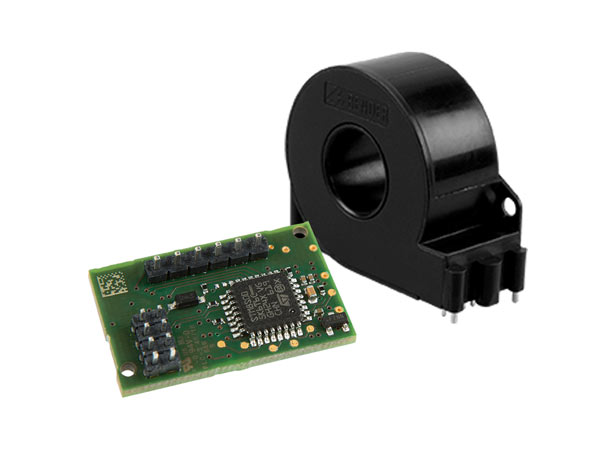

El módulo de vigilancia de corriente diferencial RCMB104, con procedimiento de medida patentado, sensible a todas las corrientes AC/DC se utiliza junto al transformador de corriente de medida CTBC17 y un equipo de protección diferencial tipo A que tiene que tener la instalación para monitorizar la corriente de fuga de los sistemas de carga de AC de los vehículos eléctricos ya que se pueden producir corrientes de defecto tanto en AC como en DC.
Dependiendo de la variante, el módulo es adecuado para la integración en una unidad de carga (Modo 2, IC-CPD,) de acuerdo con IEC 62752 o UL 2231-2 (CCID5 o CCID20).
¡El RCMB104 solo debe ser adquirido por el fabricante del sistema de carga y no por los usuarios finales!
Más información:
El módulo de vigilancia de corriente diferencial RCMB104, con procedimiento de medida patentado, sensible a todas las corrientes AC/DC se utiliza junto al transformador de corriente de medida CTBC17 y un equipo de protección diferencial tipo A que tiene que tener la instalación para monitorizar la corriente de fuga de los sistemas de carga de AC de los vehículos eléctricos ya que se pueden producir corrientes de defecto tanto en AC como en DC.
Dependiendo de la variante, el módulo es adecuado para la integración en una unidad de carga (Modo 2, IC-CPD,) de acuerdo con IEC 62752 o UL 2231-2 (CCID5 o CCID20).
¡El RCMB104 solo debe ser adquirido por el fabricante del sistema de carga y no por los usuarios finales!
Más información:
Características
- Cuatro salidas (Switch1, Switch2, Error, PWM)
- Procedimiento de medida patentado (Patentes: EP 2 571 128 / US 9.397.494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
- Rango de frecuencia DC… 2 kHz
- Rango de medición ± 300 mA
- Resolución de corriente residual 0.2 mA
- Corriente de carga hasta 32 A RMS (monofásica) o 3 x 32 A RMS (trifásica) (según la variante)
- Salida de falla (funciones integradas de autocontrol y prueba)
- Alta insensibilidad a las interferencias externas.
- Variantes disponibles para aplicación según DIN EN 61851-22 / IEC 62752 y UL 2231-2
- Amplia gama de uso incluso en entornos severos (por ejemplo, en el caso de campos de interferencia externos)
- En aplicaciones según IEC 62752, el equipo puede reemplazar a un RCD de tipo B cuando se combina con un RCD de tipo A y un dispositivo de conmutación adecuado (por ejemplo, un relé de potencia).
Aplicaciones
- Sistemas de carga de corriente alterna para vehículos eléctricos en los que pueden producirse corrientes de defecto continuas o alternas.
RCMB104 Variante(s)
| Tipo | Descripcción | Ref. |
|---|---|---|
| RCMB104-1 | 0…2 kHz IEC 6/30 mA | B94042480 |
| RCMB104-2 | 0…2 kHz UL 2231 5/20 mA | B94042481 |
| CTBC17 | Transformador de corriente de medida Ø = 17 mm | B98080070 |
| CTBC17-Cable180MM | Cable de conexión 180 ± 30 mm | B98080540 |
| CTBC17-Cable325MM | Cable de conexión 325 ± 25 mm | B98080541 |
| CTBC17-Cable600MM | Cable de conexión 600 ± 30 mm | B98080543 |
| CTBC17-Cable1470MM | Cable de conexión 1470 ± 30 mm | B98080542 |
Descargas para RCMB104
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Flyer | We are your eMobility partner! | 262.3 KB | EN | 2023/11/29 10:01:3629.11.2023 10:01:36 | |
| Manuales | RCMB104 | 2.0 MB | DE | 2023/08/17 09:04:4817.08.2023 09:04:48 | D00294 |
| Manuales | RCMB104 | 2.0 MB | EN | 2023/08/17 09:04:4817.08.2023 09:04:48 | D00294 |
| Datos técnicos | RCMB104 | 558.7 KB | DE | 2023/08/17 09:04:1817.08.2023 09:04:18 | D00294 |
| Datos técnicos | RCMB104 | 554.8 KB | EN | 2023/08/17 09:04:2817.08.2023 09:04:28 | D00294 |
| Información técnica | Stellungnahme Prüfung 6mA DC Fehlerstrom | 450.2 KB | DE | 2022/06/07 12:37:3207.06.2022 12:37:32 |
