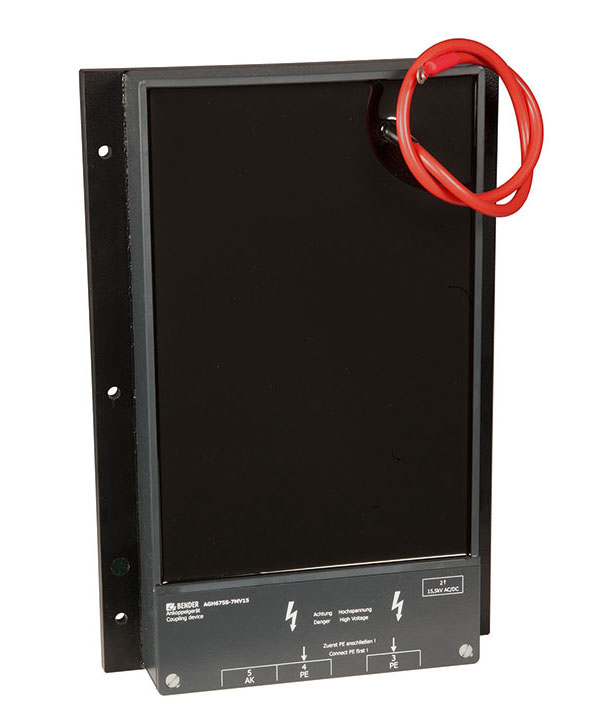

AGH675S-7…
- Ampliar el margen de tensión nominal del ISOMETER®.
- Aplicación con el ISOMETER® IRDH275BM-7
- Para aplicaciones de media tensión hasta AC/DC 7,2 kV (AGH675S-7)
- Para aplicaciones de media tensión hasta AC/DC 15,5 kV (AGH675S-7MV)
Con el acoplador de la serie AGH675S-7/AGH675S-7MV15 se amplia el margen de trabajo de la tensión nominal del ISOMETER® IRDH275BM-7 representado en el esquema de conexiones. El acoplador se conecta unipolar al sistema de que se desea vigilar y a través de la borna 5 se conecta con la borna AK del ISOMETER®.
- Ampliar el margen de tensión nominal del ISOMETER®.
- Aplicación con el ISOMETER® IRDH275BM-7
- Para aplicaciones de media tensión hasta AC/DC 7,2 kV (AGH675S-7)
- Para aplicaciones de media tensión hasta AC/DC 15,5 kV (AGH675S-7MV)
Con el acoplador de la serie AGH675S-7/AGH675S-7MV15 se amplia el margen de trabajo de la tensión nominal del ISOMETER® IRDH275BM-7 representado en el esquema de conexiones. El acoplador se conecta unipolar al sistema de que se desea vigilar y a través de la borna 5 se conecta con la borna AK del ISOMETER®.
AGH675S-7… Variante(s)
| Tipo | Tensión nominal Un | Longitud de desaislamiento | Ref. |
|---|---|---|---|
| AGH675S-7-500 | AC/DC 0…7,2 kV, 0…460 Hz | 500mm | B913060 |
| AGH675S-7-2000 | AC/DC 0…7,2 kV, 0…460 Hz | 20000mm | B913061 |
| AGH675S-7MV15-500 | AC/DC 0…15,5 kV, 0…460 Hz | 500 mm | B913058 |
Descargas para AGH675S-7…
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | AGH | 145.5 KB | 2023/06/12 05:32:5112.06.2023 05:32:51 | ||
| Declaración de conformidad | UKCA - AGH | 122.7 KB | 2023/06/12 05:31:5712.06.2023 05:31:57 | ||
| Manuales | AGH675S-7… | 821.1 KB | DE | 2019/05/13 10:31:4013.05.2019 10:31:40 | D00095 |
| Manuales | AGH675S-7… | 821.1 KB | EN | 2019/05/13 10:31:4013.05.2019 10:31:40 | D00095 |
| Datos técnicos | AGH675S-7 | 167.2 KB | ZH | 2019/05/13 10:31:3213.05.2019 10:31:32 | D00095 |
| Datos técnicos | AGH675S-7… | 263.8 KB | DE | 2019/09/10 10:16:1210.09.2019 10:16:12 | D00095 |
| Datos técnicos | AGH675S-7… | 220.6 KB | EN | 2019/09/10 10:16:2810.09.2019 10:16:28 | D00095 |
| Datos técnicos | AGH675S-7… | 221.4 KB | ES | 2019/09/10 10:16:4310.09.2019 10:16:43 | D00095 |
