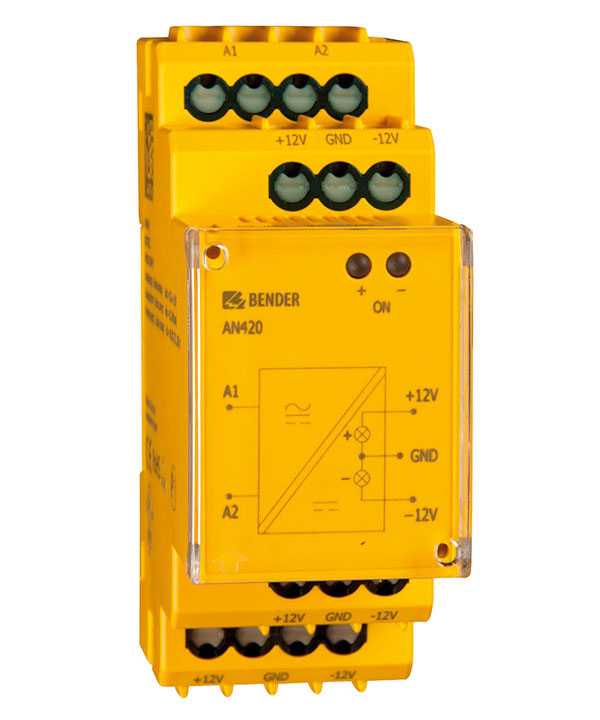

AN420

El aparato de red AN420 sirve para el suministro de tensión a los transformadores de corriente de medida de la serie W…AB. A estos aparatos hay que hacerles llegar una tensión de alimentación simétrica de DC ± 12 V a través de un conductor de conexión confeccionado de a serie WXS…

A través del aparato de red pueden alimentarse un máximo de 6 transformadores de corriente de medida de la serie W…AB.

Los LED´s ON +12V, -12V del aparato de red señalizan que está disponible la tensión simétrica de salida de ± 12 V.

¿Alguna duda? Contáctenos!

AN420
AN420

El aparato de red AN420 sirve para el suministro de tensión a los transformadores de corriente de medida de la serie W…AB. A estos aparatos hay que hacerles llegar una tensión de alimentación simétrica de DC ± 12 V a través de un conductor de conexión confeccionado de a serie WXS…

A través del aparato de red pueden alimentarse un máximo de 6 transformadores de corriente de medida de la serie W…AB.

Los LED´s ON +12V, -12V del aparato de red señalizan que está disponible la tensión simétrica de salida de ± 12 V.

¿Alguna duda? Contáctenos!

Características

  • Fuente de alimentación para transformadores de corriente de medida de la serie W… AB (P)
  • Suministrar hasta seis transformadores de corriente de medida

Aplicaciones

  • Fuente de alimentación para transformadores de corriente de medida de la serie W… AB (P)

AN420 Variante(s)

TipoTensión de alimentación USTensión de salidaRef.*
AN420-2DC/AC 70…276 V, 42…460 HzDC ± 12 V/400 mAB74053100
B94053100

*(B7… = terminales de presión / B9… = terminales con tornillos)

Accesorios opcionales para AN420

TipoRef.
Clip de montaje, montaje por tornillos (Se requiere una pza por equipo)B98060008

Cable de conexiones para transformadores de la serie W…AB

TipoLongitudRef.
WXS-1001 mB98080506
WXS-2502,5 mB98080507
WXS-5005 mB98080508
WXS-100010 mB98080509

Descargas para AN420

TipoNombreTamañoIdiomaSello de tiempoD-/B-Número
Declaración de conformidad CE AN420 87.0 KB 2022/08/12 06:17:2312.08.2022 06:17:23
Manuales AN420 425.7 KB DE2019/05/13 10:31:4013.05.2019 10:31:40D00081
Manuales AN420 425.7 KB EN2019/05/13 10:31:4013.05.2019 10:31:40D00081
Datos técnicos AN420 270.7 KB DE2019/05/13 10:31:3313.05.2019 10:31:33D00081
Datos técnicos AN420 242.8 KB EN2019/05/13 10:31:3513.05.2019 10:31:35D00081
Datos técnicos AN420 237.3 KB ES2019/05/13 10:31:3713.05.2019 10:31:37D00081
