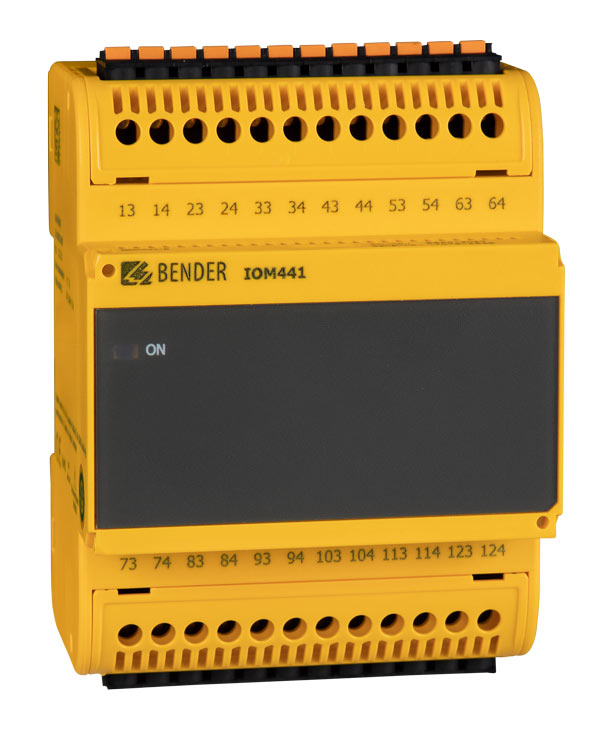

IOM441-S / IOM441W-S

  • Extension of the EDS44x by 12 potential-free contacts
  • N/O and N/C configurable
  • Optional insulation fault location or residual current function
  • Easy commissioning

El módulo de relés IOM441-S sirve para ampliar aparatos de Bender, como p. ej., EDS44x. En el IOM441-S, p. ej., los mensajes de alarma del dispositivo base pueden convertirse en órdenes de conmutación para las 12 salidas de relé (contactos N/O). La comunicación entre ambos aparatos se realiza mediante el bus Bender-Backbone (bus BB), que está montado en la parte posterior del aparato. El bus BB también suministra la tensión de alimentación del IOM441-S.

La actualización del software del IOM441-S es posible mediante el bus BB. Los parámetros y los estados de conmutación se almacenan en el IOM441-S. En algunos dispositivos base solamente se puede conectar un IOM441-S (ver la hoja de datos del respectivo dispositivo base)

¿Alguna duda? Contáctenos!

IOM441-S / IOM441W-S
IOM441-S / IOM441W-S
  • Extension of the EDS44x by 12 potential-free contacts
  • N/O and N/C configurable
  • Optional insulation fault location or residual current function
  • Easy commissioning

El módulo de relés IOM441-S sirve para ampliar aparatos de Bender, como p. ej., EDS44x. En el IOM441-S, p. ej., los mensajes de alarma del dispositivo base pueden convertirse en órdenes de conmutación para las 12 salidas de relé (contactos N/O). La comunicación entre ambos aparatos se realiza mediante el bus Bender-Backbone (bus BB), que está montado en la parte posterior del aparato. El bus BB también suministra la tensión de alimentación del IOM441-S.

La actualización del software del IOM441-S es posible mediante el bus BB. Los parámetros y los estados de conmutación se almacenan en el IOM441-S. En algunos dispositivos base solamente se puede conectar un IOM441-S (ver la hoja de datos del respectivo dispositivo base)

¿Alguna duda? Contáctenos!

Características

  • Ampliación de dispositivos Bender con 12 relés
  • N/O y N/C a elección

Aplicaciones

  • Ampliación de los canales de medida durante la localización de fallos de aislamiento mediante contactos libres de potencial

IOM441-S / IOM441W-S Variante(s)

TipoTensión de alimentación USOpción „W“Ref.
IOM441-SDC 24 VB95012057
IOM441W-SDC 24 VxB95012057W

Accesorios opcionales para IOM441-S / IOM441W-S

DesignaciónRef.
Kit conector bornas de tornillo*B95012901
Kit conector bornas enchufableB95012902
Accesorios mecánicos* (tapa de terminales + 2 clips de montaje)B95012903
Conector BB bus 4TE* (Requiere una placa de circuito impreso a juego en la unidad base)B98110002

* incluido en el suministro

Descargas para IOM441-S / IOM441W-S

NombreTipoTamañoIdiomaSello de tiempoD-/B-Número
IOM44x Declaración de conformidad CE 76.1 KB 2022/08/1212.08.2022
IOM441-S/IOM441W-S Datos técnicos 370.9 KB DE2022/06/0909.06.2022D00300
IOM441-S/IOM441W-S Manuales 1.5 MB DE2022/06/0909.06.2022D00300
IOM441-S/IOM441W-S Manuales 1.5 MB EN2022/06/0909.06.2022D00300
IOM441-S/IOM441W-S Datos técnicos 367.5 KB EN2022/06/0909.06.2022D00300
IOM441-S/IOM441W-S Datos técnicos 369.1 KB FR2022/06/0909.06.2022D00300
IOM441-S/IOM441W-S Datos técnicos 371.4 KB ES2022/06/0909.06.2022D00300
