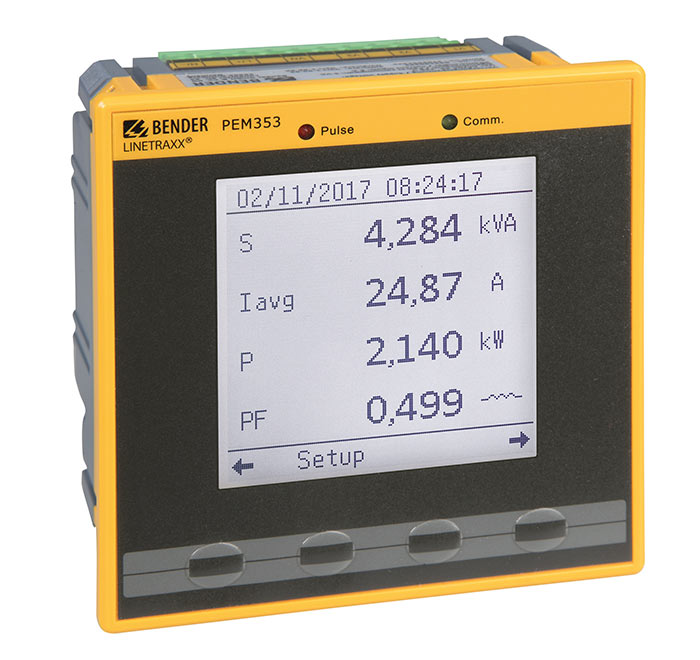

LINETRAXX® PEM353

LINETRAXX® PEM353

  • Numerous measured quantities (see features/functions)
  • Power Quality Monitoring
  • Limit value monitoring (setpoints) with alarm forwarding
  • Energy and power measurement with storage and Time of Use
  • Configurable start page with 4 measured quantities
  • N conductor measurement and monitoring (PEM353-N only)

El analizador de redes PEM353, se utiliza para registrar e indicar medidas eléctricas en redes públicas de distribución de energía eléctrica.

El alcance de las mediciones abarca desde corrientes y tensiones a través del consumo de energía y rendimiento, hasta la medición de una distorsión armónica total llegando a poder obtener los armónicos individuales hasta el orden 31.

El PEM353 se puede utilizar en cualquier régimen de neutro, tanto en sistemas puesta a tierra (TT o TN) como en sistema aislados de tierra (esquema IT) para redes de 2, 3 y 4 hilos.

El dispositivo está diseñado con sus dimensiones estandarizadas de 96 x 96 mm para el montaje frontal.

Características

1. Medida de magnitudes eléctricas como

– Tensiones de fase (por fase y total) UL1, UL2, UL3 en V
– Tensiones de conductores exteriores (por fase y total) UL1L2, UL2L3, UL3L1 en V
– Corrientes de fase (por fase y total) I1, I2, I3 en A
– Corriente del conductor neutro In (calculada) en A I4 (medida, solo PEM353-N) en A
– Corriente diferencial Ir (calculada, solo PEM353-N) en A
– Frecuencia f en Hz
– Potencia por conductor externo (por fase y total) P en kW, Q en kvar, S en kVA
– Factor de desplazamiento (por fase y total) cos (φ)
– Factor de potencia (por fase y total) λ
– Energía activa y reactiva (por fase y total) en kWh, kvarh
– Exportación de energía activa y reactiva (por fase y total) en kWh, kvarh
– Tensión de ángulo (fase-neutro y por fase) en °
– Corriente de ángulo (por fase) en °
– Desequilibrio de tensión en %
– Desequilibrio de corriente en %
– Distorsión armónica (THD, TOHD, TEHD) para U y I
– Factor k para I
– Factor de cresta para I
– Tasa distorsión armónica (TDD) para I

2. Contador de energía

  • Clase de precisión de la energía activa según IEC 62053-22: 0,5 S
  • LED (pulso) para trabajo activo o reactivo
  • 2 salidas de pulso (solo PEM353-P)
  • Suma y recuento de energía de fase
    – Compra, exportación, neto y total por energía efectiva y reactiva
    – Energía aparente total
  • hasta 4 contadores de pulsos (p. ej. gas, agua, aire, calor)


3. Sistema tarifario para medida de energía

  • • Hasta 8 tarifas
  • • Cambio de tarifa mediante entradas digitales o
  • • Cambio de tarifas mediante horario, 2 calendarios
  • • Suma y recuento de energía de fase por tarifa
  • – Compra y exportación por energía efectiva y por energía reactiva
  • – Energía aparente total
  • • Picos de demanda de los servicios totales (P, Q, S) por tarifa


4. Memoria para contadores de energía – 12 valores mensuales

  • Recuento total de energía
    – Compra, exportación, neto y total por energía efectiva y reactiva
    – Energía aparente
  • Recuento total de energía por tarifa
    – Compra y exportación por energía efectiva y por energía reactiva
    – Energía aparente total

5. Datos de carga para potencias totales (P, Q, S) y corrientes

  • Promedios móviles configurables/creación de una media (Demanda/Demand)
  • Pronósticos de demanda de la siguiente media
  • Memoria para los picos de demanda con sello de tiempo
    – Potencias totales y corrientes (P, Q, S)
    – Potencias totales por tarifa (P, Q, S)

6. Memoria para valores máximos y mínimos de 45 magnitudes de medida con sello de tiempo

7. Control de valores límite usando los valores nominales y el reenvío de alarmas

  • 9 monitores parametrizables (valores nominales)
  • 25 magnitudes de medida para selección
  • Alarma a través de la pantalla y/o salidas digitales (DO)
  • Vigilancia si se rebasa o no se alcanza el valor límite
  • Histéresis ajustable


8. Memoria de eventos (SOE-Log)

  • 100 entradas con sello de tiempo; Resolución de 1 ms
  • Cambios en la configuración, valores nominales y DI/DO
  • Mensajes del sistema
  • Infracciones del límite


9. Memoria para datos de carga: Valores diarios y mensuales (solo PEM353-N)

  • Memoria diaria
    – 60 días (2 meses)
    – Energía total por energía activa, reactiva y aparente
    – Picos de demanda de las potencias totales (P, Q, S)
  • Memoria mensual
    – 36 meses (3 años)
    – Energía total por energía activa, reactiva y aparente
    – Picos de demanda del mes de las potencias totales con sello de tiempo (P, Q, S)

10. Grabadora de datos (sólo PEM353-N)

  • 5 grabadoras cada una con hasta 16 canales
  • Selección de canal de 328 magnitudes de medida
  • Intervalo ajustable: 60 s hasta 40 días
  • Tiempo de grabación, p. ej. 100 días con intervalos de 15 minutos


11. Operación simple y cómoda

– gran pantalla gráfica retroiluminada
– Pantalla con protección de contraseña
– Pantalla estándar con 4 magnitudes de medida seleccionables

12. Otras funciones

  • Detección de error de conexión (frecuencia, falla de tensión/corriente, transformador de corriente de medida de polaridad incorrecta, campo giratorio)
  • Contador de horas de funcionamiento

13. Interfaz de comunicación y protocolos

  • Interfaz RS-485 galvánica aislada (1.200 hasta 38.400 Bit/s)
  • LED para actividades de comunicación
  • Protocolo Modbus RTU
  • BACnet MS/TP
  • DNP

Aplicaciones

  • Como equipo compacto para montaje en el frontal de paneles o cuadros, el equipo PEM353 es un repuesto ideal para antiguos instrumentos de visualización analógica.
  • En redes de baja y media tensión (a través de transformadores de tensión).
  • Supervisión de la calidad de la tensión y energía.
  • Captura de información relevante para sistemas de gestión de energía.
  • Asignación del consumo energético por centro de costes.
  • Control de valores límite (valores nominales) con reenvío de alarmas
  • Medición y vigilancia del conductor N
  • Control de la corriente diferencial

LINETRAXX® PEM353 Variante(s)

TipoTensión nominalEntrada de corriente I1, I2, I3Entrada de corriente I4Salidas digitalesRef.
PEM3533(N)AC 230/400 V5 A-2 salidas de reléB93100355
PEM353-P3(N)AC 230/400 V5 A-2 salidas de pulsos de estado sólidoB93100354
PEM353-N3(N)AC 230/400 V5 A5 A2 salidas de reléB93100353

Accesorios opcionales para LINETRAXX® PEM353

Transformador de medida de corriente

ModeloCorriente primariaCorriente secundariaClaseTipoRef.
CTB3160 A5 A1WL60­5 KL.1B98086001
CTB3160 A1 A1WL60­1 KL.1B98086002
CTB3175 A5 A1WL75­5 KL.1B98086003
CTB3175 A1 A1WL75­1 KL.1B98086004
CTB31125 A5 A0,5WL125­5 KL.0,5B98086005
CTB31125 A1 A0,5WL125­1 KL.0,5B98086006
CTB31125 A5 A1WL125­5 KL.1B98086007
CTB31125 A1 A1WL125­1 KL.1B98086008
CTB31150 A5 A0,5WL150­5 KL.0,5B98086009
CTB31150 A1 A0,5WL150­1 KL.0,5B98086010
CTB31150 A5 A1WL150­5 KL.1B98086011
CTB31150 A1 A1WL150­1 KL.1B98086012
CTB31200 A5 A0,5WL200­5 KL.0,5B98086013
CTB31200 A1 A0,5WL200­1 KL.0,5B98086014
CTB31200 A5 A1WL200­5 KL.1B98086015
CTB31200 A1 A1WL200­1 KL.1B98086016
CTB41250 A5 A0,5WL250­5 KL.0,5B98086017
CTB41250 A1 A0,5WL250­1 KL.0,5B98086018
CTB41250 A5 A1WL250­5 KL.1B98086019
CTB41250 A1 A1WL250­1 KL.1B98086020
CTB41300 A5 A0,5WL300­5 KL.0,5B98086021
CTB41300 A1 A0,5WL300­1 KL.0,5B98086022
CTB41300 A5 A1WL300­5 KL.1B98086023
CTB41300 A1 A1WL300­1 KL.1B98086024
CTB41400 A1 A0,5WL400­1 KL.0,5B98086025
CTB41400 A5 A1WL400­5 KL.1B98086026
CTB41400 A5 A0,5WL400­5 KL.0,5B98086027
CTB41400 A1 A1WL400­1 KL.1B98086028
CTB41500 A5 A1WL500­5 KL.1B98086029
CTB41500 A5 A0,5WL500­5 KL.0,5B98086031
CTB41500 A1 A1WL500­1 KL.1B98086032
CTB41500 A1 A0,5WL500­1 KL.0,5B98086033
CTB51600 A5 A1WL600­5 KL.1B98086034
CTB51600 A5 A0,5WL600­5 KL.0,5B98086035
CTB51600 A1 A1WL600­1 KL.1B98086036
CTB51600 A1 A0,5WL600­1 KL.0,5B98086037
CTB51800 A5 A1WL800­5 KL.1B98086038
CTB51800 A5 A0,5WL800­5 KL.0,5B98086039
CTB51800 A1 A1WL800­1 KL.1B98086040
CTB51800 A1 A0,5WL800­1 KL.0,5B98086041
CTB511000 A5 A1WL1000­5 KL.1B98086042
CTB511000 A5 A0,5WL1000­5 KL.0,5B98086043
CTB511000 A1 A1WL1000­1 KL.1B98086044
CTB511000 A1 A0,5WL1000­1 KL.0,5B98086045

Transformador de corriente de núcleo partido

ModeloCorriente primariaCorriente secundariaClaseTipoRef.
KBR1850 A1 A3FS5WLS50­1 KL­3FS5B98086046
KBR18100 A1 A3FS5WLS100­1 KL.3FS5B98086047
KBR18150 A1 A3FS5WLS150­1 KL.3FS5B98086048
KBR32250 A1 A3FS5WLS250­1 KL.3FS5B98086049
KBR32500 A1 A3FS5WLS500­1 KL.1FS5B98086050
