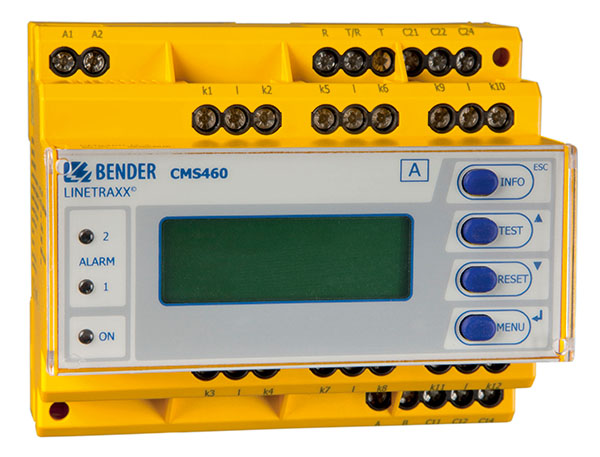

LINETRAXX® CMS460-D

LINETRAXX® CMS460-D

Los sistemas CMS460 están constituidos por uno o varios vigilantes CMS460-D que son capaces de detectar las corrientes de carga tanto en sistemas puestos a tierra como aislados, a través de transformadores de medida. La tensión máxima del sistema que se va a controlar depende de la tensión de aislamiento nominal del transformador usado, en el caso del sistema de una barra de distribución depende de los cables o conductores que se pasen a través de el.

Las series de transformadores de medida CTAC…(cerrado), WR…(rectangular), WS…(núcleo dividido) y WF…(flexible) se usan para corrientes alternas y pulsantes (42…2000 Hz).

Cualquier combinación de la variedad de transformadores puede ser conectada a un canal de medida de un vigilante. Cada CMS460-D utiliza 12 canales de medida. Se pueden conectar hasta 90 vigilantes a través de un bus BMS (interface RS-485 con protocolo BMS), así hasta 1080 canales de medida (subcircuitos) pueden ser controlados.

Si este producto va a ser usado para protección de fábricas o prevención contra incendios, la respuesta en frecuencia puede ser configurada de acuerdo a ello. Las corrientes de medida pueden ser tomadas por armónicos.

Características

  • Medición sensible a la corriente alterna o pulsatoria, a elegir, para cada canal
  • Medición del valor efectivo
  • 12 canales de medida por aparato individual para corriente de carga
  • Hasta 90 dispositivos de evaluación CMS… en el sistema (1080 canales de medida)
  • Rápida consulta en paralelo para todos los canales
  • Márgenes de respuesta 100 mA…125 A (42…2000 Hz)
  • Función Preset
  • Retardos de tiempo ajustables
  • Comportamiento de frecuencia ajustable (p.ej. protección contra incendios y de instalaciones)
  • Memoria de eventos para 300 conjuntos de datos/canal
  • Registro de datos para 300 conjuntos de datos/canal
  • Análisis de las armónicas, THD
  • Dos relés de alarma, cada uno con un contacto conmutado
  • Corriente de trabajo/reposo y memoria de errores seleccionable
  • Conexión tecla Test y Reset externa
  • Display gráfico iluminado (pantalla de 7 segmentos) y LEDs de alarma
  • Intercambio de datos a través de bus BMS
  • Protección por contraseña para el ajuste del aparato
  • Conforme con RoHS

Aplicaciones

  • Vigilancia de las corrientes de carga de consumidores e instalaciones en el margen de frecuencia de 42…2000 Hz (toroidales CTAC…, WR…, WS…, WF…)
  • Vigilancia de corrientes inflamables en centros de trabajo con peligro de incendio
  • Vigilancia de CEM en sistemas TN para detectar corrientes “vagabundas” y puentes N-PE adicionales
  • Vigilancia de conductores N para detectar sobrecargas por oscilaciones armónicas
  • Vigilancia de conductores PE y PA para detectar que están libres de corriente.

LINETRAXX® CMS460-D Variante(s)

TipoTensión de alimentación* USRef.
CMS460-D-1AC 16…72 V, 42…460 Hz/DC 16…94 VB94053017
CMS460-D-2AC 70…276 V, 42…460 Hz/DC 70…276 VB94053018

* Valores absolutos

Accesorios opcionales para LINETRAXX® CMS460-D

Fuente de alimentación

TipoTensión de alimentación US*Ref.
DI-1PSM (RS-485-Amplificador)AC 85…260 V, 50…60 HzB95012044

* Valores absolutos

Convertidor de protocolo

TipoAplicaciónTensión de alimentación US*Ref.
COM465IPGateway con webserver integrado: Sistema Bender/EthernetAC/DC 24…240 V / DC, 50…60 HzB95061065
CP907-I

Condition Monitor para la conexión de aparatos Bender BMS y
aparatos de medición universales a redes TCP/IP

--B95061031
B95061032
CP915-ICondition Monitor para la conexión de aparatos Bender BMS y
aparatos de medición universales a redes TCP/IP
--B95061033
B95061034

* Valores absolutos

Transformadores toroidales sensibles a corrientes pulsantes

TipoDiámetro interior/mmForma de construcciónRef.
CTAC20ø 20redondoB98110005
CTAC35ø 35redondoB98110007
CTAC60ø 60redondoB98110017
CTAC120ø 120redondoB98110019
CTAC210ø 210redondoB98110020
WR70x175S70 x 175rectangularB911738
WR70x175SP70 x 175rectangularB911790
WR115x305S115 x 305rectangularB911739
WR115x305SP115 x 305rectangularB911791
WS20x3020 x 30divisibleB98080601
WS50x8050 x 80divisibleB98080603
WS80x12080 x 120divisibleB98080606

Transformadores toroidales flexibles  (Sensibles a corrientes pulsantes)

TipoDiámetro interior/mmTensión de alimentación USRef.
WF170-1170DC 9,6…94 V / AC 16…72 V, 42…460 HzB78080201
WF170-2170DC 70…300 V / AC 70…300 V, 42…460 HzB78080202
WF250-1250DC 9,6…94 V / AC 16…72 V, 42…460 HzB78080203
WF250-2250DC 70…300 V / AC 70…300 V, 42…460 HzB78080204
WF500-1500DC 9,6…94 V / AC 16…72 V, 42…460 HzB78080205
WF500-2500DC 70…300 V / AC 70…300 V, 42…460 HzB78080206
WF800-1800DC 9,6…94 V / AC 16…72 V, 42…460 HzB78080207
WF800-2800DC 70…300 V / AC 70…300 V, 42…460 HzB78080208
WF1200-11200DC 9,6…94 V / AC 16…72 V, 42…460 HzB78080209
WF1200-21200DC 70…300 V / AC 70…300 V, 42…460 HzB78080210

Descargas para LINETRAXX® CMS460-D
