LINETRAXX® GM420

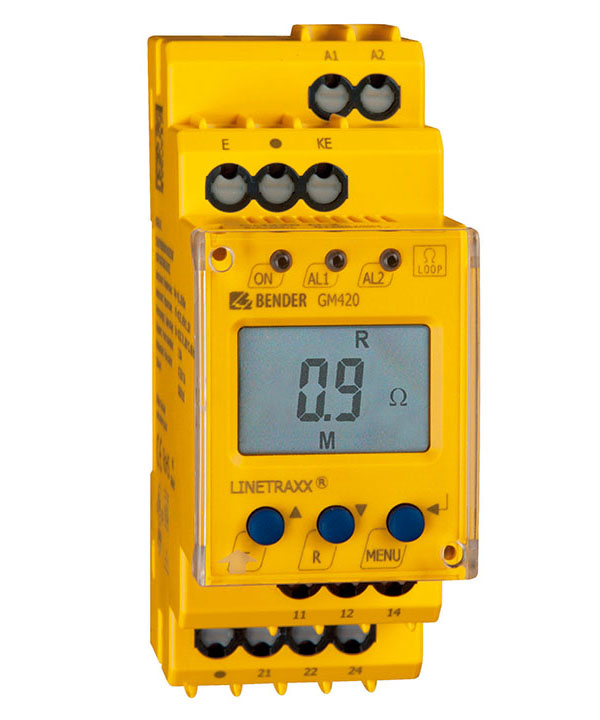

El relé de vigilancia de bucle GM420 vigila la resistencia de bucle de conductores de protección contra resistencia superiores a las ajustadas en redes AC y en redes sin tensión. Para ello la tensión externa Uf máxima entre las bornas E y KE no debe superar AC 12 V. En la pantalla LCD se indica la resistencia del bucle y la posible tensión AC externa Uf. El valor de disparo queda almacenado. Mediante el ajuste de retardos se puede adaptar el relé a las condiciones específicas de la instalación.
El relé de vigilancia de bucle GM420 vigila la resistencia de bucle de conductores de protección contra resistencia superiores a las ajustadas en redes AC y en redes sin tensión. Para ello la tensión externa Uf máxima entre las bornas E y KE no debe superar AC 12 V. En la pantalla LCD se indica la resistencia del bucle y la posible tensión AC externa Uf. El valor de disparo queda almacenado. Mediante el ajuste de retardos se puede adaptar el relé a las condiciones específicas de la instalación.
Características
- Vigilancia de bucles en conductores protectores de sistemas AC
- Circuito de medida con alta resistencia de tensiones ajenas e indicación de la tensión ajena
- Retardo de arranque, de respuesta y de desactivación ajustable
- Histéresis de conmutación ajustable
- Indicación digital del valor de medida a través de display LC multifunción
- Función Preset (parametrización básica automática)
- LEDs de aviso para servicio, Alarma 1, Alarma 2
- Memoria de valores de medida para el valor de activación
- Autovigilancia permanente
- Tecla Test/Reset interna
- 2 relés de alarma separados, cada uno con 1 contacto conmutado
- Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
- Protección por contraseña para el ajuste del aparato
- Tapa transparente precintable
- Carcasa de 2 módulos (36 mm)
- Bornas de presión (dos bornas por conexión)
- Conforme con RoHS
Aplicaciones
- Vigilancia de bucles en motores
- Vigilancia de bucles en instalaciones eléctricas para detectar interrupciones en el conductor protector
- Vigilancia de instalaciones de puesta a tierra
LINETRAXX® GM420 Variante(s)
| Tipo | Margen de medida Resistencia de bucle | Margen de medida Tensión ajena | Tensión de alimentación US | Ref.* |
|---|---|---|---|---|
| GM420-D-1 | 0…100 Ω | AC 0…50 V | DC 9,6 V…94 V / AC 16…72 V, 15…460 Hz | B73082001 B93082001 |
| GM420-D-2 | 0…100 Ω | AC 0…50 V | DC 70…300 V / AC 70…300 V, 15…460 Hz | B73082002 B93082002 |
*(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para LINETRAXX® GM420
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
