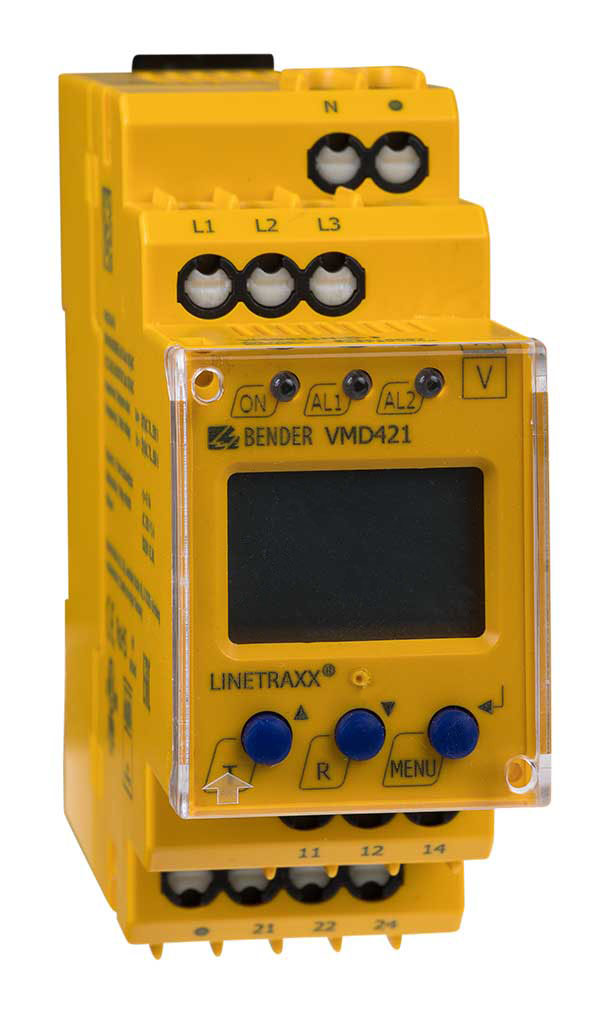

LINETRAXX® VMD421H
- Vigilancia de la subtensión, sobretensión y frecuencia en sistemas 3(N)AC 70…500 V
- Acumulador de energía integrado
- Vigilancia de la asimetría, fallo de fases, secuencia de fases
- Retardo de arranque, de respuesta y de desactivación
- Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
Los relés de tensión multifunción VMD421H vigilan frecuencias, mínima tensión, máxima tensión y la tensión entre dos valores (función ventana) en sistemas 3(N)AC. Las tensiones son medidas en valor eficaz. El valor actual medido es mostrado en la pantalla LCD de forma permanente. El valor medido en el momento del disparo de los contactos de alarma es memorizado. Mediante el ajuste de retardos se puede adaptar el vigilante a las condiciones específicas de la instalación, p.ej. fases de arranque condicionadas por el consumidor, breves variaciones de tensión, etc. La ejecución VMD421H toma la tensión auxiliar del propio sistema a vigilar, disponiendo de un acumulador de energía interno.
- Vigilancia de la subtensión, sobretensión y frecuencia en sistemas 3(N)AC 70…500 V
- Acumulador de energía integrado
- Vigilancia de la asimetría, fallo de fases, secuencia de fases
- Retardo de arranque, de respuesta y de desactivación
- Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
Los relés de tensión multifunción VMD421H vigilan frecuencias, mínima tensión, máxima tensión y la tensión entre dos valores (función ventana) en sistemas 3(N)AC. Las tensiones son medidas en valor eficaz. El valor actual medido es mostrado en la pantalla LCD de forma permanente. El valor medido en el momento del disparo de los contactos de alarma es memorizado. Mediante el ajuste de retardos se puede adaptar el vigilante a las condiciones específicas de la instalación, p.ej. fases de arranque condicionadas por el consumidor, breves variaciones de tensión, etc. La ejecución VMD421H toma la tensión auxiliar del propio sistema a vigilar, disponiendo de un acumulador de energía interno.
Características
- Vigilancia de la subtensión, sobretensión y frecuencia en sistemas 3(N)AC 70…500/288 V
- Sin tensión de alimentación separada
- Acumulador de energía integrado
- Vigilancia de la asimetría, fallo de fases, secuencia de fases
- Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
- Retardo de arranque, de respuesta y de desactivación
- Histéresis de conmutación ajustable
- Medición del valor efectivo (AC + DC)
- Indicación digital del valor de medida a través de display LC multifunción
- Función Preset (parametrización básica automática)
- LEDs para servicio, Alarma 1, Alarma 2
- Memoria de valores de medida para el valor de activación
- Autovigilancia permanente
- Tecla Test/Reset interna
- Dos relés de alarma separados, cada uno con 1 contacto conmutado
- Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
- Protección por contraseña para el ajuste del aparato
- Tapa transparente precintable
- Carcasa de 2 módulos (36 mm)
- Bornas de presión (dos bornas por conexión)
- Conforme con RoHS
Aplicaciones
- Vigilancia de máquinas e instalaciones susceptibles a la tensión
- Conexión y desconexión de instalaciones a partir de una determinada tensión
- Vigilancia de suministros de corriente de emergencia o de relevo
- Vigilancia de la tensión de conexión de consumidores móviles
- Protección para motores trifásicos contra fallo y desviación de fase
- Protección de transformadores mediante el reconocimiento de cargas asimétricas
LINETRAXX® VMD421H Variante(s)
| Tipo | Tensión nominal de red* Un | Valores de respuesta | Ref.** |
|---|---|---|---|
| VMD421H-D-3 | 3(N)AC 70…500 V, 15…460 Hz | AC 70…500 V | B73010007 B93010007 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para LINETRAXX® VMD421H
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
Descargas para LINETRAXX® VMD421H
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| UKCA - VMx42x | Declaración de conformidad | 141.7 KB | 2022/12/2020.12.2022 | ||
| VMx42x | Declaración de conformidad CE | 93.7 KB | 2022/11/0404.11.2022 | ||
| VMD421H | Manuales | 1.9 MB | DE | 2021/06/2121.06.2021 | D00138 |
| VMD421H | Manuales | 1.9 MB | EN | 2021/06/2121.06.2021 | D00138 |
| VMD421H | Manuales | 798.3 KB | ES | 2019/05/1313.05.2019 | D00138 |
| VMD421H | Datos técnicos | 411.0 KB | DE | 2019/05/1313.05.2019 | D00138 |
| VMD421H | Datos técnicos | 363.3 KB | EN | 2019/05/1313.05.2019 | D00138 |
| VMD421H | Datos técnicos | 322.0 KB | ES | 2019/05/1313.05.2019 | D00138 |
| VMD421H | Datos técnicos | 530.7 KB | ZH | 2019/05/1313.05.2019 | D00138 |
| VMD421H | Guías rápida | 490.9 KB | DE | 2023/10/1616.10.2023 | D00138 |
| VMD421H | Guías rápida | 490.9 KB | EN | 2023/10/1616.10.2023 | D00138 |
