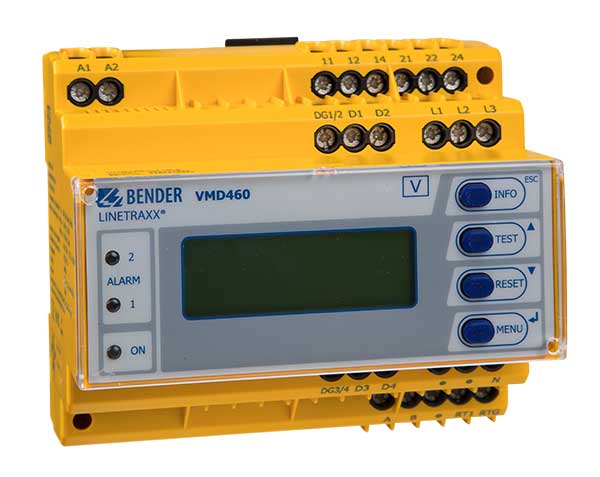

LINETRAXX® VMD460-NA
El VMD460-NA en una protección externa de red e instalación, que separa la instalación de generación de la red pública mediante actuación sobre el interruptor de conexión en caso de rebasar los límites permitidos. Si los valores de tensión y frecuencia se encuentran fuera de los valores establecidos por normativa, conmuta el contacto de salida del VMD460-NA.
El VMD460-NA es ajustable de forma multifuncional. Los valores medidos son presentados de forma permanente en la pantalla LCD. Los valores de disparo son memorizados.
El VMD460-NA en una protección externa de red e instalación, que separa la instalación de generación de la red pública mediante actuación sobre el interruptor de conexión en caso de rebasar los límites permitidos. Si los valores de tensión y frecuencia se encuentran fuera de los valores establecidos por normativa, conmuta el contacto de salida del VMD460-NA.
El VMD460-NA es ajustable de forma multifuncional. Los valores medidos son presentados de forma permanente en la pantalla LCD. Los valores de disparo son memorizados.
Características
- Fácil puesta en marcha gracias a programas básicos preconfigurados para normas y directivas específicas de cada país
- Tolerancia a un solo defecto
- Vigilancia de los interruptores seccionadores conectados
- Detección de redes aisladas df/dt (ROCOF)
- Función de salto de vector
- Interface RS-485 (intercambio de datos, parametrización)
- Función de test para determinar la hora de desconexión
- Tecla de prueba para el circuito de activación
- Posibilidad de consultar los 300 últimos fallos de red con marca de tiempo
- Vigilancia permanente a través de la tensión de fase y del conductor exterior
- Condiciones de conexión especiales tras la superación del valor umbral
- Elección de idioma (alemán, inglés, italiano)
- Display gráfico iluminado
- Apagado remoto a través de la señal de telemando
- Protección por contraseña para el ajuste del aparato
- Carcasa precintable
Aplicaciones
- Protección central NA
- Punto de conmutación independiente entre una instalación generadora en red paralela y la red pública
- Aplicación según CEI 0-21, VDE-AR-N 4105, directiva BDEW, C10/11, G59/2, G83/2, DIN V VDE V 0126-1-1
- Universal para instalaciones generadoras, para el desacoplamiento seguro de la red
LINETRAXX® VMD460-NA Variante(s)
| Tipo | Tensión de alimentación US | Ref. |
|---|---|---|
| VMD460-NA-D-2 | AC/DC 100…240 V, DC/50/60 Hz | B93010045 |
