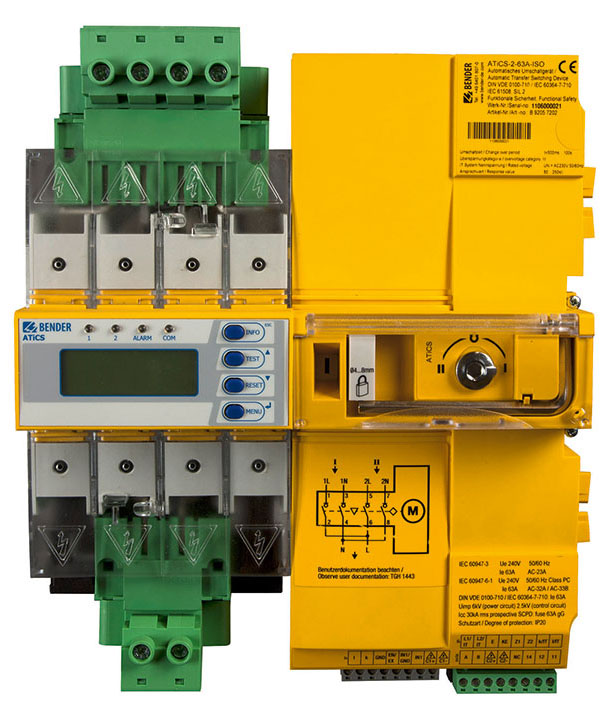

ATICS®-…-ISO
El relé de conmutación automática ATICS®-…ISO incluye todas las funciones para realizar el cambio entre dos sistemas de suministro independientes y la vigilancia de fuentes de alimentación aisladas de tierra. La sección de potencia y la sección electrónica están integradas en una sola carcasa, esto permite un ahorro de espacio significante en la instalación y en el cuadro de distribución en cuestión, simplifica el cableado y reduce el error potencial.
La serie de equipos ATICS® ha sido fabricada teniendo en cuenta los estándares de seguridad funcional (SIL 2) que garantizan una alta fiabilidad. El tipo de conectores en combinación con el conmutador de bypass permiten remplazarlos durante los trabajos de mantenimiento sin tener que realizar una interrupción del suministro eléctrico. ATICS® mejora considerablemente el nivel de seguridad particularmente en instalaciones industriales, hospitalarias e instalaciones sensibles.
El relé de conmutación automática ATICS®-…ISO incluye todas las funciones para realizar el cambio entre dos sistemas de suministro independientes y la vigilancia de fuentes de alimentación aisladas de tierra. La sección de potencia y la sección electrónica están integradas en una sola carcasa, esto permite un ahorro de espacio significante en la instalación y en el cuadro de distribución en cuestión, simplifica el cableado y reduce el error potencial.
La serie de equipos ATICS® ha sido fabricada teniendo en cuenta los estándares de seguridad funcional (SIL 2) que garantizan una alta fiabilidad. El tipo de conectores en combinación con el conmutador de bypass permiten remplazarlos durante los trabajos de mantenimiento sin tener que realizar una interrupción del suministro eléctrico. ATICS® mejora considerablemente el nivel de seguridad particularmente en instalaciones industriales, hospitalarias e instalaciones sensibles.
Características
Perfecto para la instalación en espacios reducidos/actualizaciones
- Aparato compacto para el montaje sin complicaciones de suministros de corriente de seguridad con seguridad funcional según DIN EN 61508 (SIL 2) p.ej. para recintos de uso médico del grupo 2 según DIN VDE 0100-710 (VDE 0100-710)/ IEC 60364-7-710
- Mayor seguridad y disponibilidad gracias a la integración de la conmutación y la vigilancia de sistemas IT en un aparato compacto
- Todo en uno: Integración de interruptor de separación de carga, control y vigilancia para suministros de corriente de seguridad aislados de tierra
- Soluciones para todas las aplicaciones
Comodidad para la instalación y la puesta en marcha
- Ahorro de tiempo y dinero
Seguridad en el servicio
- Contactos de separación de carga robustos
- Bloqueo mecánico
- Accionamiento manual en el mismo aparato
- Seguridad funcional SIL 2
- Certificado por TÜV SÜD según EN 61508 (VDE 0803) SIL 2 y DIN VDE 0100-710 (VDE 0100-710)
Mantenimiento sin paradas
- Conexiones por enchufe e interruptor de bypass opcional
- Excelente capacidad de comunicación y parametrización
Aplicaciones
- Sistemas sensibles, como los de las áreas médicas del Grupo 2, requieren un suministro de energía seguro y que funcione de forma fiable incluso en caso de incidentes. Una contribución importante a la seguridad del suministro de energía se consigue mediante líneas de suministro redundantes y el diseño de la red de suministro como un sistema informático (no enterrado).
ATICS®-…-ISO Variante(s)
| Tipo | Corriente nominal de servicioIe | Tensión nominal de uso Ue | Ref. |
|---|---|---|---|
| ATICS-2-63A-ISO | AC 63 A | AC 240 V | B92057202 |
| ATICS-2-63A-ISO-ES* | AC 63 A | AC 240 V | B92057206 |
| ATICS-2-63A-ISO-400 | AC 63 A | AC 415 V | B92057204 |
| ATICS-2-80A-ISO | AC 80 A | AC 240 V | B92057203 |
| ATICS-2-80A-ISO-ES* | AC 80 A | AC 240 V | B92057207 |
| ATICS-2-80A-ISO-400 | AC 80 A | AC 415 V | B92057205 |
* con opción de conexión para el acumulador de energía ATICS-ES.
Accesorios opcionales para ATICS®-…-ISO
| Tipo | Denominación | Ref. |
|---|---|---|
| STW2 | Transformador de corriente de medición (control de la corriente de carga del sistema IT), Ie: AC 50 A | B942709 |
| STW3 | Transformador de medida (control de cortocircuito) para ATICS® < 100 A; Ie: AC 100 A | B98021000 |
| SWL-100A | Transformador de medida (control de la corriente de carga del sistema IT), Ie: AC 100 A | B98021002 |
| ATICS-BP-2-63A-SET | Contenido del kit de conmutación de derivación (Ie: AC 63 A) :
| B92057252 |
| ATICS-BP-2-80A-SET | Contenido del kit de conmutación de derivación (Ie: AC 80A) :
| B92057253 |
| EDS151 | Localizador de fallos de aislamiento | B91080101 |
| ESS3680 | Transformador 3,68 kVA, AC 400 V / 230 V Para los "ATICS® para sistemas de 400 V sin conductor N" sólo pueden utilizarse los transformadores recomendados por Bender (T5, T6). | B924744 |
| ATICS-ES | Acumulador de energía ATICS-ES para ATICS-2-63A-ISO-ES y ATICS-2-80A-ISO-ES | B72057255 |
| AN412 | Fuente de alimentación DC 12 V para el acumulador de energía ATICS-ES | B924150 |
