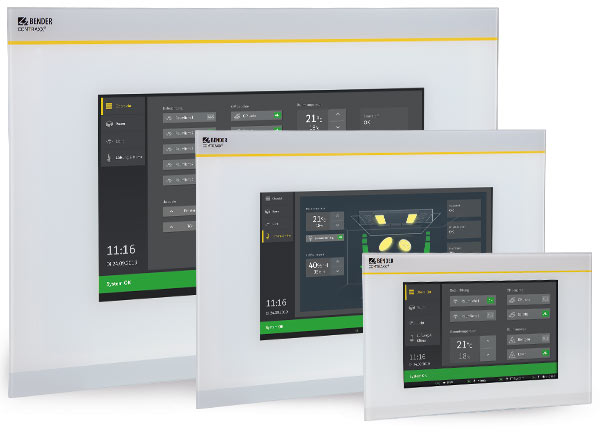

COMTRAXX® CP9xx serie
- Central de control y vigilancia integral
- Integración sencilla de todos los componentes de Bender y otros
- Limpieza y manejo de forma cómoda
- Diferentes tamaños de pantalla disponibles (7", 15.6", 24")
- Tecnología a prueba de futuro
En las interfaces entre persona y máquina, los paneles de control e indicadores de alarma juegan un papel decisivo. Su tarea consiste en emitir una alarma visual y acústica y convertir la información del sistema en instrucciones comprensibles de funcionamiento y manejo.
Esto es relevante sobre todo al producirse situaciones de funcionamiento críticas. El CP9xx Control Panel ofrece al usuario una solución que cumple con los requisitos de las áreas médicas modernas y de los edificios industriales o destinados a fines específicos.
- Central de control y vigilancia integral
- Integración sencilla de todos los componentes de Bender y otros
- Limpieza y manejo de forma cómoda
- Diferentes tamaños de pantalla disponibles (7", 15.6", 24")
- Tecnología a prueba de futuro
En las interfaces entre persona y máquina, los paneles de control e indicadores de alarma juegan un papel decisivo. Su tarea consiste en emitir una alarma visual y acústica y convertir la información del sistema en instrucciones comprensibles de funcionamiento y manejo.
Esto es relevante sobre todo al producirse situaciones de funcionamiento críticas. El CP9xx Control Panel ofrece al usuario una solución que cumple con los requisitos de las áreas médicas modernas y de los edificios industriales o destinados a fines específicos.
Características
- Tamaño de la pantalla 7'', 15'' y 24'' con cristal endurecido y anti-reflejo
- Fácil limpieza y desinfección clase de protección IP54
- Placa frontal montada sin tornillos
- Sistema de monitorización táctil e intuitivo para áreas médicas y otras aplicaciones
- Guía del usuario muy sencilla
- Información adicional para el personal médico y técnico
- Notificación visual y acústica en caso de alarma
- Estructura de menús clara con imágenes interactivas e intuitivas
- Funciones de seguridad claramente identificadas
- Silencioso
- Visualización de alta calidad con excelente contraste, alta resolución y amplio ángulo de visión
- Posibilidad de integración gráfica de planos de edificios o pantallas de estado con calidad fotográfica
- Integración sencilla de equipos externos, como estación de carga para el control de la mesa de operaciones y sistema de intercomunicación con superficie de lámina
- Conversión y ampliación sencillas con interrupciones mínimas del servicio
Aplicaciones
Monitorización, manejo y visualización de:
- Sistemas IT médicos
- Sistemas de suministro para gases médicos
- Sistemas de ventilación y aire acondicionado
- Iluminación de salas
- Lámparas de quirófanos
- Sistemas especiales de fuentes de alimentación (fuente de alimentación de seguridad basada en batería o sistemas de alimentación ininterrumpida)
- Otros dispositivos de distintos fabricantes.
COMTRAXX® CP9xx serie Variante(s)
Dispositivos completos
| Tipo | Tamaño del display | Suministro | Dimensiones de dispositivo (an x al x pr) | Peso | Unidad del display (cristal, templado) | Ref.* |
|---|---|---|---|---|---|---|
| CP907 | 7" (17,6 cm) | DC 24 V, < 15 W alternativamente PoE posible | 226 x 144 x 78 mm | 1,1 kg | blanco | B95061080 |
| CP907 sin carcase empotrable | 7" (17,6 cm) | DC 24 V, < 15 W alternativamente PoE posible | 226 x 144 x 78 mm | 0,9 kg | blanco | B95061093 |
| CP915 | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | blanco | B95061081 |
| CP915 | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | gris | B95061085 |
| CP924 | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | blanco | B95061083 |
| CP924 | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | gris | B95061084 |
* En la fase de oferta la Referencia puede diferir.
Volumen de suministro: Unidad de visualización, carcasa empotrable incl. placa de montaje con electrónica, cable de conexión y kit de conectores CP9xx.
Componentes individuales
| Serie del dispositivo | Tipo | Ref.* |
|---|---|---|
| CP907 | Carcasa empotrable | B95100140 |
| CP915 | Unidad del display blanca Unidad del display gris | B95061112 B95061110 |
| CP924 | Unidad del display blanca Unidad del display gris | B95061097 B95061111 |
* En la fase de oferta la Referencia puede diferir.
Accesorios opcionales para COMTRAXX® CP9xx serie
| Descripción | Ref. |
|---|---|
| Caja de montaje en superficie CP907 | B95061915 |
| Caja de montaje en superficie CP915 | B22301077 |
| Caja de montaje en superficie CP924 | B22301078 |
| Kit de cable de conexión de repuesto CP9xx | B95061910 |
| CP9xx ventosa de extracción* | B95061911 |
* La ventosa de extracción es necesaria para retirar el display.
Para la versión CP915 y CP924
