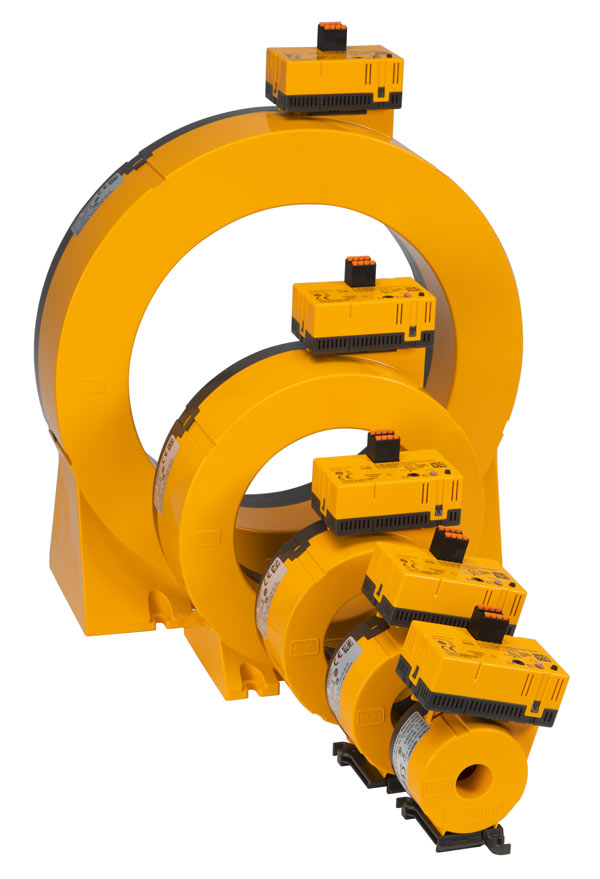

LINETRAXX® CTUB100 serie

Los transformadores de medida de corriente de la serie CTUB100 son una combinación de núcleos de transformador de corriente de medida CTBC… y módulos electrónicos CTUB10… que convierten las corrientes alternas y continuas en una señal de medida evaluable. La señal de medida se puede evaluar con ayuda de dispositivos de la serie RCMA420/423, RCMS460/490 o EDS440/EDS441LAB. La conexión de los transformadores de medida de corriente con los dispositivos respectivos se realiza mediante un cable de 2 ó 6 hilos. Pueden utilizarse en sistemas de DC, AC y 3(N)AC.

Los transformadores de medida de corriente CTUB101-CTBCxx han sido concebidos para la conexión a los dispositivos de la serie RCMA420/423 y son alimentados con una tensión de suministro de DC ±12 V directamente por el dispositivo de evaluación mediante el cable de 6 hilos.

Los transformadores de medida de corriente CTUB102-CTBCxx han sido concebidos para la conexión a un RCMS460/490. Si los transformadores de medida de corriente CTUB102-CTBCxx se conectan a un sistema RCMS460/490, estos necesitarán una fuente de alimentación de DC 24 V que está disponible como accesorio.

Los transformadores de medida de corriente CTUB104-CTBCxx han sido concebidos para la conexión a un EDS440 o EDS441LAB. Si los transformadores de medida de corriente CTUB104-CTBCxx se conectan a un equipo de localización de fallos, para el transformador de medida de corriente se necesitará una fuente de alimentación DC de 24 V disponible como accesorio.

Los núcleos de transformador de medida de corriente de la serie CTBC20P…210P tienen un apantallamiento magnético integrado y son adecuados para aplicaciones con elevadas corrientes de carga o de arranque.

¿Alguna duda? Contáctenos!

CTUB100-Serie
CTUB100-Serie

Los transformadores de medida de corriente de la serie CTUB100 son una combinación de núcleos de transformador de corriente de medida CTBC… y módulos electrónicos CTUB10… que convierten las corrientes alternas y continuas en una señal de medida evaluable. La señal de medida se puede evaluar con ayuda de dispositivos de la serie RCMA420/423, RCMS460/490 o EDS440/EDS441LAB. La conexión de los transformadores de medida de corriente con los dispositivos respectivos se realiza mediante un cable de 2 ó 6 hilos. Pueden utilizarse en sistemas de DC, AC y 3(N)AC.

Los transformadores de medida de corriente CTUB101-CTBCxx han sido concebidos para la conexión a los dispositivos de la serie RCMA420/423 y son alimentados con una tensión de suministro de DC ±12 V directamente por el dispositivo de evaluación mediante el cable de 6 hilos.

Los transformadores de medida de corriente CTUB102-CTBCxx han sido concebidos para la conexión a un RCMS460/490. Si los transformadores de medida de corriente CTUB102-CTBCxx se conectan a un sistema RCMS460/490, estos necesitarán una fuente de alimentación de DC 24 V que está disponible como accesorio.

Los transformadores de medida de corriente CTUB104-CTBCxx han sido concebidos para la conexión a un EDS440 o EDS441LAB. Si los transformadores de medida de corriente CTUB104-CTBCxx se conectan a un equipo de localización de fallos, para el transformador de medida de corriente se necesitará una fuente de alimentación DC de 24 V disponible como accesorio.

Los núcleos de transformador de medida de corriente de la serie CTBC20P…210P tienen un apantallamiento magnético integrado y son adecuados para aplicaciones con elevadas corrientes de carga o de arranque.

¿Alguna duda? Contáctenos!

Características

  • Botón combinado Test y Reset
  • LED multicolor para mensajes de funcionamiento, fallo y estado
  • Módulo electrónico intercambiable sin separación mecánica de los conductores principales
  • Ampliación/actualización o modificación de funciones en caso de cambio de los requisitos de monitorización
  • Insensible a corrientes de carga gracias al apantallamiento magnético total (solo CTUB10x-CTBC20P…210P)
  • Monitorización de conexión al transformador de medida
  • Alimentación a DC ±12 V/DC 24 V
  • CTUB10-CTBC20…210 para sistemas de monitorización de corriente diferencial universales de la serie RCMA460/490 así como dispositivos de monitorización de corriente diferencial RCMA410/423
  • CTUB10x-CTBC20P…210P para sistemas de monitorización de corriente diferencial de la serie RCMS460/490 y para dispositivos de monitorización de corriente diferencial RCMA420/423. Se puede utilizar para corrientes de carga a corto plazo debidas al sistema.
  • CTUB104-CTBC20…210 (P) para equipos de localización de fallos de aislamiento de la serie EDS440 y EDS441LAB

LINETRAXX® CTUB100 serie Variante(s)

TipoAdecuado para la unidad de evaluaciónTensión de alimentaciónDiámetro de transformadorApantallamientoRef.
CTUB101-CTBC20RCMA420, RCMA423DC ±12 Vø 20-B78120010
CTUB101-CTBC20PRCMA420, RCMA423DC ±12 Vø 20xB78120020
CTUB101-CTBC35RCMA420, RCMA423DC ±12 Vø 35-B78120012
CTUB101-CTBC35PRCMA420, RCMA423DC ±12 Vø 35xB78120022
CTUB101-CTBC60RCMA420, RCMA423DC ±12 Vø 60-B78120014
CTUB101-CTBC60PRCMA420, RCMA423DC ±12 Vø 60xB78120024
CTUB101-CTBC120RCMA420, RCMA423DC ±12 Vø 120-B78120016
CTUB101-CTBC120PRCMA420, RCMA423DC ±12 Vø 120xB78120026
CTUB101-CTBC210RCMA420, RCMA423DC ±12 Vø 210-B78120018
CTUB101-CTBC210PRCMA420, RCMA423DC ±12 Vø 210xB78120028
CTUB102-CTBC20RCMS460, RCMS490DC 24 Vø 20-B78120011
CTUB102-CTBC20PRCMS460, RCMS490DC 24 Vø 20xB78120021
CTUB102-CTBC35RCMS460, RCMS490DC 24 Vø 35-B78120013
CTUB102-CTBC35PRCMS460, RCMS490DC 24 Vø 35xB78120023
CTUB102-CTBC60RCMS460, RCMS490DC 24 Vø 60-B78120015
CTUB102-CTBC60PRCMS460, RCMS490DC 24 Vø 60xB78120025
CTUB102-CTBC120RCMS460, RCMS490DC 24 Vø 120-B78120017
CTUB102-CTBC120PRCMS460, RCMS490DC 24 Vø 120xB78120027
CTUB102-CTBC210RCMS460, RCMS490DC 24 Vø 210-B78120019
CTUB102-CTBC210PRCMS460, RCMS490DC 24 Vø 210xB78120029
CTUB104-CTBC20PEDS440, EDS441LABDC 24 Vø 20xB78120033
CTUB104-CTBC35PEDS440, EDS441LABDC 24 Vø 35xB78120034
CTUB104-CTBC60PEDS440, EDS441LABDC 24 Vø 60xB78120035

Accesorios opcionales para LINETRAXX® CTUB100 serie

Piezas de repuesto: Módulos electrónicos

TipoTensión de alimentación UsAdecuado para la unidad de evaluaciónRef.
CTUB101DC ±12 VRCMA420/423B78120050
CTUB102DC 24 VRCMS460/490B78120051
CTUB104DC 24 VEDS440/441LABB78120053

Las bornas necesarios están incluido en el suministro.
Los cables de conexión necesarios están disponibles opcionalmente.


Piezas de repuesto: Núcleos de transformador de medida de corriente

TipoDiámetro interiorRef.
CTBC2020 mmB98120001
CTBC20P20 mmB98120002
CTBC3535 mmB98120003
CTBC35P35 mmB98120004
CTBC6060 mmB98120005
CTBC60P60 mmB98120006
CTBC120120 mmB98120007
CTBC120P120 mmB98120020
CTBC210210 mmB98120008
CTBC210P210 mmB98120021

P = apantallamiento magnético total


Cables de conexión

Longitud (m)para el aparatoTipoRef.
1RCMA42…CTX-100B98110080
2,5RCMA42…CTX-250B98110081
5RCMA42…CTX-500B98110082
10RCMA42…CTX-1000B98110083
1RCMS46…, RCMS49…, EDS44…CTXS-100B98110090
2,5RCMS46…, RCMS49…, EDS44…CTXS-250B98110091
5RCMS46…, RCMS49…, EDS44…CTXS-500B98110092
10RCMS46…, RCMS49…, EDS44…CTXS-1000B98110093


Alimentación de tensión

Tipotransformadores conectados máx.Ref.
STEP-PS/1 AC/24 DC/0.54B94053110
STEP-PS/1 AC/24 DC/1.7514B94053111
STEP-PS/1 AC/24 DC/4.234B94053112


Accesorios

DescripciónRef.
Fijación para carril DIN para CTBC20 y CTBC20PB91080111
Fijación para carril DIN para CTBC35 y CTBC35PB91080112

(Incluido en el suministro)
