Serie WS…/WS…-8000

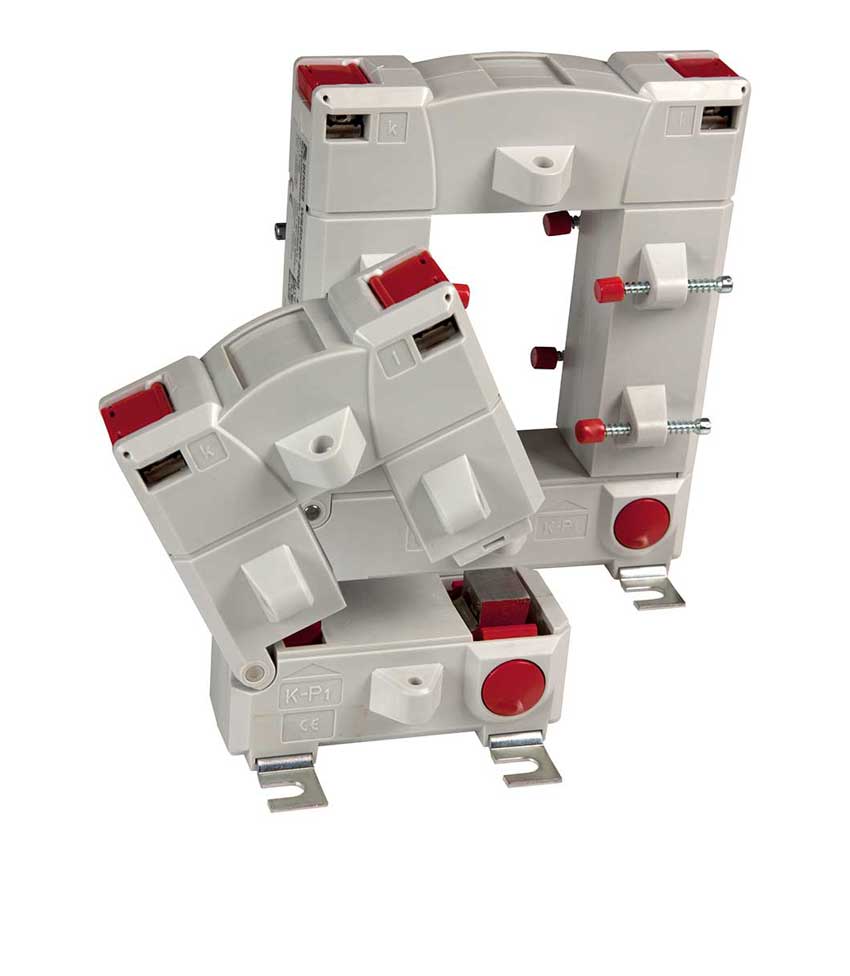

Los transformadores divisibles de corriente de medida de las series WS… y WS…-8000 permiten abrir el trasformador de corriente de medida mediante un botón de bloqueo y con ello rodear al conductor que se desea vigilar. De este modo resulta muy fácil efectuar un montaje a posterior del aparato en instalaciones ya existentes.

Los transformadores de corriente de medida de las series WS… y WS…-8000 son transformadores de corriente de medida altamente sensibles en forma de construcción divisibles, que transforman las corrientes AC en una señal de medida evaluable, en unión de los aparatos de vigilancia y evaluación de corriente diferencial de la serie RCM o respectivamente de la serie RCMS.

Además son apropiados para aplicación en dispositivos de búsqueda de fallos de aislamiento para sistemas IT (EDS). Sirven para registrar la corriente de prueba generada por un aparato de prueba de fallos de aislamiento PGC o por un ISOMETER® IRDH. La corriente de prueba se transforma en una señal de medida evaluable en unión de los aparatos de evaluación de fallos de aislamiento de la serie EDS.

La conexión con los aparatos correspondientes se realiza a través de un conductor de dos hilos.

¿Alguna duda? Contáctenos!

Serie WS…/WS…-8000
Serie WS…/WS…-8000

Los transformadores divisibles de corriente de medida de las series WS… y WS…-8000 permiten abrir el trasformador de corriente de medida mediante un botón de bloqueo y con ello rodear al conductor que se desea vigilar. De este modo resulta muy fácil efectuar un montaje a posterior del aparato en instalaciones ya existentes.

Los transformadores de corriente de medida de las series WS… y WS…-8000 son transformadores de corriente de medida altamente sensibles en forma de construcción divisibles, que transforman las corrientes AC en una señal de medida evaluable, en unión de los aparatos de vigilancia y evaluación de corriente diferencial de la serie RCM o respectivamente de la serie RCMS.

Además son apropiados para aplicación en dispositivos de búsqueda de fallos de aislamiento para sistemas IT (EDS). Sirven para registrar la corriente de prueba generada por un aparato de prueba de fallos de aislamiento PGC o por un ISOMETER® IRDH. La corriente de prueba se transforma en una señal de medida evaluable en unión de los aparatos de evaluación de fallos de aislamiento de la serie EDS.

La conexión con los aparatos correspondientes se realiza a través de un conductor de dos hilos.

¿Alguna duda? Contáctenos!

Características

Transformador toroidal WS…

  • Para sistemas de vigilancia de corriente diferencial de la serie RCMS460/490
  • Para vigilantes de corriente diferencial de la serie RCM420, RCM460
  • Para dispositivos de búsqueda de fallos de aislamiento de la serie EDS440 and EDS460/490


Transformador toroidal WS…-8000

  • Para dispositivos de búsqueda de fallos de aislamiento EDS441, EDS461 y EDS491

Aplicaciones

  • para dispositivos de localización de fallos de aislamiento (EDS)

Serie WS…/WS…-8000 Variante(s)

TipoDimensiones InterioresFijación
Angulo de sujeción
Ref.
WS20x3020 x 30 mm×B98080601
WS50x8050 x 80 mm×B98080603
WS80x12080 x 120 mm×B98080606
WS20x30-8000*20 x 30 mm×B98080602
WS50x80-8000*50 x 80 mm×B98080604

* Para dispositivos de búsqueda de fallos de aislamiento de la serie EDS441 y EDS461/491

Descargas para Serie WS…/WS…-8000

NombreTipoTamañoIdiomaSello de tiempoD-/B-Número
WS…/WS…-8000 Datos técnicos 373.0 KB DE2021/08/0909.08.2021D00077
WS…/WS…-8000 Datos técnicos 365.9 KB EN2021/08/0909.08.2021D00077
WS…/WS…-8000 Datos técnicos 374.8 KB ES2021/08/0909.08.2021D00077
WS…/WS…-8000 Manuales 402.0 KB DE2021/08/0909.08.2021D00077
WS…/WS…-8000 Manuales 402.0 KB EN2021/08/0909.08.2021D00077
