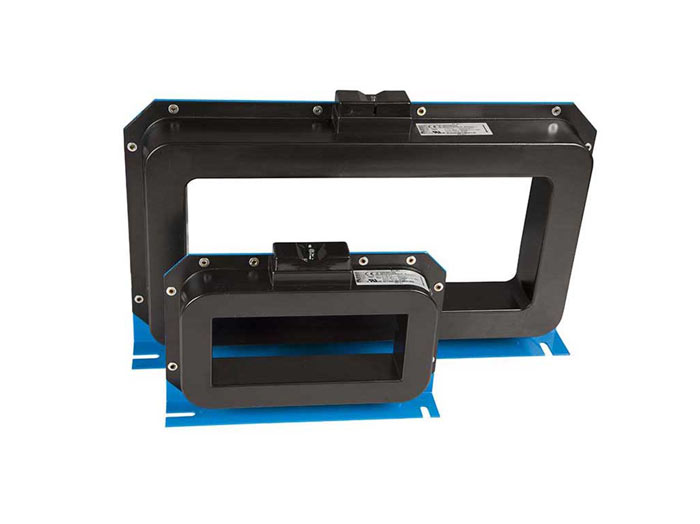

WR70x175S(P)…WR200x500S(P)

Los transformadores de corriente de medida de la serie WR…S son transformadores de corriente de medida muy sensibles, con forma de ejecución rectangular, que transforman las corrientes AC en una señal de medida evaluable, junto con aparatos de vigilancia y evaluación de corriente diferencial de la serie RCM o respectivamente de la serie RCMS.

Asimismo son apropiados para su utilización junto con dispositivos de vigilancia de fallos de aislamiento, en sistemas IT (EDS). Sirven para el registro de la corriente de prueba generada por un aparato de prueba de fallos de aislamiento PGH o por un ISOMETER® IRDH. La corriente de prueba se transforma en una señal de medida evaluable, junto con aparatos de evaluación de fallos de aislamiento de la serie de aparatos EDS.

Los transformadores de corriente de medida de la serie WR…SP incluyen un apantallamiento integrado. Este apantallamiento sirve para evitar disparos intempestivos, si en los sistemas vigilados se producen cargas elevadas o elevadas corrientes de arranque.

Los transformadores de corriente de medida de la serie WR…SP están especialmente indicados para su instalación en barras de distribución. Esta serie se debe utilizar para corrientes de carga de ≥ 500 A.

La conexión al aparato se realiza mediante un cable de dos hilos.

¿Alguna duda? Contáctenos!

WR70x175S(P)…WR200x500S(P)
WR70x175S(P)…WR200x500S(P)

Los transformadores de corriente de medida de la serie WR…S son transformadores de corriente de medida muy sensibles, con forma de ejecución rectangular, que transforman las corrientes AC en una señal de medida evaluable, junto con aparatos de vigilancia y evaluación de corriente diferencial de la serie RCM o respectivamente de la serie RCMS.

Asimismo son apropiados para su utilización junto con dispositivos de vigilancia de fallos de aislamiento, en sistemas IT (EDS). Sirven para el registro de la corriente de prueba generada por un aparato de prueba de fallos de aislamiento PGH o por un ISOMETER® IRDH. La corriente de prueba se transforma en una señal de medida evaluable, junto con aparatos de evaluación de fallos de aislamiento de la serie de aparatos EDS.

Los transformadores de corriente de medida de la serie WR…SP incluyen un apantallamiento integrado. Este apantallamiento sirve para evitar disparos intempestivos, si en los sistemas vigilados se producen cargas elevadas o elevadas corrientes de arranque.

Los transformadores de corriente de medida de la serie WR…SP están especialmente indicados para su instalación en barras de distribución. Esta serie se debe utilizar para corrientes de carga de ≥ 500 A.

La conexión al aparato se realiza mediante un cable de dos hilos.

¿Alguna duda? Contáctenos!

Características

  • Para sistemas de vigilancia de corriente diferencial de la serie RCMS460/490
  • Para vigilantes de corriente diferencial de la serie RCM420
  • Para dispositivos de búsqueda de fallos de aislamiento de la serie EDS440
  • Para dispositivos de búsqueda de fallos de aislamiento de la serie EDS460/490

Aplicaciones

  • Los toroidales de las serie WR…SP son especialmente adecuados para el uso en sistemas de barras conductoras. Esta serie debe utilizarse para corrientes de carga ≥ 500 A.
  • Para dispositivos de búsqueda de fallos de aislamiento (EDS)

WR70x175S(P)…WR200x500S(P) Variante(s)

TipoDimensiones interioresRef.
WR70x175S70 x 175 mmB911738
WR115x305S115 x 305 mmB911739
WR150x350S150 x 350 mmB911740
WR200x500S200 x 500 mmB911763
WR70x175SP70 x 175 mmB911790
WR115x305SP115 x 305 mmB911791
WR150x350SP150 x 350 mmB911792
WR200x500SP200 x 500 mmB911793


Homologaciones

TipoULLR
WR70x175S××
WR115x305S××
WR150x350S××
WR200x500S--×
WR70x175SP--×
WR115x305SP--×
WR150x350SP--×
WR200x500SP--×

Descargas para WR70x175S(P)…WR200x500S(P)

NombreTipoTamañoIdiomaSello de tiempoD-/B-Número
WR70x175S(P)…WR200x500S(P) Manuales 1.4 MB DE2024/01/2525.01.2024D00144
WR70x175S(P)…WR200x500S(P) Manuales 1.4 MB EN2024/01/2525.01.2024D00144
WR70x175S(P)…WR200x500S(P) Datos técnicos 410.6 KB DE2024/01/2525.01.2024D00144
WR70x175S(P)…WR200x500S(P) Datos técnicos 409.7 KB EN2024/01/2525.01.2024D00144
WR70x175S(P)…WR200x500S(P) Datos técnicos 410.2 KB ES2024/01/2525.01.2024D00144
