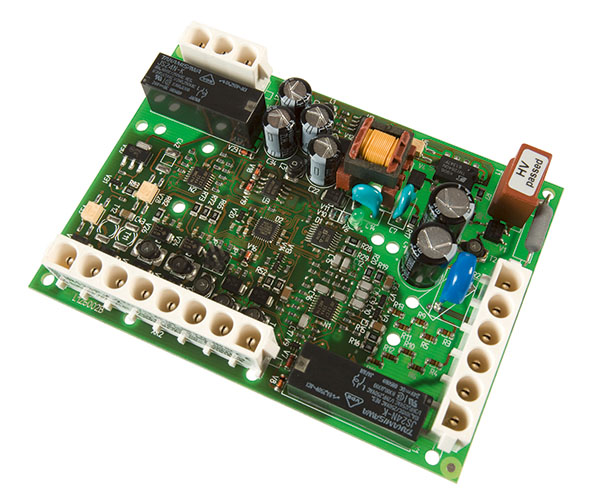

ISOMETER® IR123

ISOMETER® IR123P

  • Aparato de vigilancia de aislamiento para grupos móviles
  • Protección con aislamiento y absorción
  • Conforme a DIN VDE 0100-551 y DIN EN 61557-8
  • Dispositivo de control óptico para la unión del estado del aparato
  • Conexión PWM galvánica para la medida

El ISOMETER® IR123P vigila la resistencia de aislamiento RF de un sistema de AC aislado de 100...300 V a tierra, que es alimentado por un generador móvil de acuerdo con la norma DIN VDE 0100-551. El IR123 es adecuado para sistemas de AC con frecuencias de funcionamiento de 22...65 Hz, así como para sistemas de AC que incluyan componentes de DC. La capacidad de fuga del sistema Cemax máxima permitida es de 5 μF.

Características

  • Vigilancia de aislamiento para sistemas AC aislados de tierra (sistemas IT) 100…300 V
  • Adaptación automática a la capacidad de derivación de red existente
  • Técnica de medición optimizada para procesos de regulación de baja frecuencia
  • Salida PWM con separación galvánica para el valor de medida kΩ
  • Sallida de optoacoplador para el aviso sobre el estado del aparato
  • Autotest automático
  • Recubrimiento con Certonal
  • Valor de respuesta fijo para el estado de aislamiento 23/46 kΩ
  • Segundo margen de respuesta 40/80 kΩ seleccionable a través de puente de cable

Aplicaciones

  • Vigilancia de suministros de corriente AC aislados de tierra (sistemas IT) en grupos móviles

Descargas para ISOMETER® IR123P

TipoNombreTamañoIdiomaSello de tiempoD-/B-Número
Datos técnicos IR123P 619.2 KB DE2019/05/13 10:31:3413.05.2019 10:31:34D00113
Datos técnicos IR123P 210.5 KB EN2019/05/13 10:31:3513.05.2019 10:31:35D00113

ISOMETER® IR123P Variantes

TipoTensión nominal de red* UnTensión de alimentación* USRef.
IR123P-4-2AC 22…460 Hz, 100…300 VUS = UnB91016308

* Valores absolutos
