ISOMETER® IR155-3203/IR155-3204

  • Monitor de falla a tierra (IMD) para sistemas de tracción de DC sin conexión a tierra (sistemas de IT) de vehículos eléctricos
  • Medición continua de la resistencia de aislamiento 0… 10 MΩ, valores de respuesta preconfigurados de fábrica
  • Sistemas de IT de AC y DC hasta 0… 1000 V
  • Salidas protegidas contra cortocircuitos para detección de fallas y valor de medición Iso codificado por PWM
  • Fuente de alimentación adecuada para sistemas de 12 V y 24 V

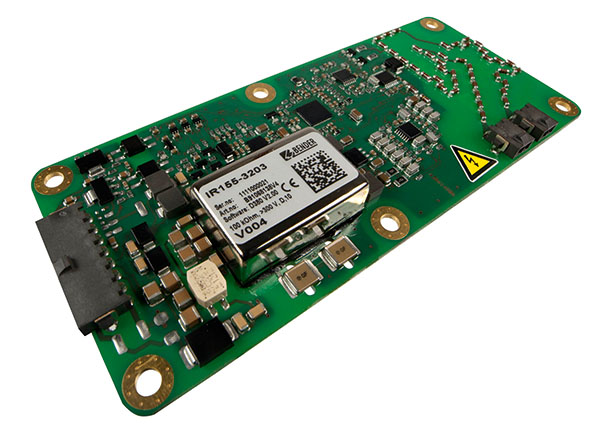

El ISOMETER® IR155-3203/IR155-3204 vigila el aislamiento entre el conductor AT (HV) del sistema eléctrico de tracción (Un = DC 0…1000 V) y la tierra de medida (masa del vehículo Kl.31). Mediante la técnica de medida patentada se vigila el aislamiento en el lado de tensión continua y de tensión alterna del sistema eléctrico de tracción. Fallo de aislamiento son avisados de forma fiable, también con elevadas interferencias producidas por procesos de mando del motor (aceleración, recuperación de energía, etc.).

¿Alguna duda? Contáctenos!

ISOMETER® IR155
ISOMETER® IR155
  • Monitor de falla a tierra (IMD) para sistemas de tracción de DC sin conexión a tierra (sistemas de IT) de vehículos eléctricos
  • Medición continua de la resistencia de aislamiento 0… 10 MΩ, valores de respuesta preconfigurados de fábrica
  • Sistemas de IT de AC y DC hasta 0… 1000 V
  • Salidas protegidas contra cortocircuitos para detección de fallas y valor de medición Iso codificado por PWM
  • Fuente de alimentación adecuada para sistemas de 12 V y 24 V

El ISOMETER® IR155-3203/IR155-3204 vigila el aislamiento entre el conductor AT (HV) del sistema eléctrico de tracción (Un = DC 0…1000 V) y la tierra de medida (masa del vehículo Kl.31). Mediante la técnica de medida patentada se vigila el aislamiento en el lado de tensión continua y de tensión alterna del sistema eléctrico de tracción. Fallo de aislamiento son avisados de forma fiable, también con elevadas interferencias producidas por procesos de mando del motor (aceleración, recuperación de energía, etc.).

¿Alguna duda? Contáctenos!

Características

  • Adecuado para sistemas de 12 V y 24 V
  • Autotest automático
  • Medición continua de la resistencia de aislamiento 0…10 MΩ
    – Tiempo de respuesta < 2 s tras la conexión para el primer estado de aislamiento determinado (SST)
    – Tiempo de respuesta < 20 s para la resistencia de aislamiento medida (DCP)
  • Adaptación automática a la capacidad de derivación de red existente (≤1 μF)
  • Detección de derivaciones a tierra y de interrupciones del contacto a tierra
  • Vigilancia de aislamiento de fallos de aislamiento AC y DC para sistemas aislados de tierra (sistemas IT) 0…1000 V
  • Detección de subtensión para tensiones por debajo de 500 V (ajustable en fábrica por Bender)
  • Salidas protegidas contra cortocircuitos para:
    – Detección de fallos (salida high-side)
    – Valor de medida (PWM 5…95 %) y estado (f = 10…50 Hz) con excitador high-side o low-side invertido (salida MHS/MLS)
  • Pintura de protección (SL 1301ECO-FLZ)

Aplicaciones

  • Vigilancia para sistemas de accionamiento DC aislados de tierra (sistemas IT) en vehículos eléctricos

ISOMETER® IR155-3203/IR155-3204 Variante(s)

Tipo Ref.
IR155-3203Predeterminado fijo
Ran: 100 kΩ
Detección de subtensión: 300 V
Fave: 10
Salida de valor de medida Low-Side
B91068138V4
IR155-3203Ajustable según indicaciones del cliente
Ran: 100 kΩ…1 MΩ
Detección de subtensión: 0 V…500 V
Fave: 1…10
Salida de valor de medida Low-Side
B91068138CV4
IR155-3204Predeterminado fijo
Ran: 100 kΩ
Detección de subtensión: 0 V (inactivo)
Fave: 10
Salida de valor de medida High-Side
B91068139V4
IR155-3204Ajustable según indicaciones del cliente
Ran: 100 kΩ…1 MΩ
Detección de subtensión: 0 V…500 V
Fave: 1…10
Salida de valor de medida High-Side
B91068139CV4

Accesorios opcionales para ISOMETER® IR155-3203/IR155-3204

TipoRef.
Kit de fijaciónB91068500
Kit de conectores enchufables IR155-32xxB91068501

Descargas para ISOMETER® IR155-3203/IR155-3204

NombreTipoTamañoIdiomaSello de tiempoD-/B-Número
IR155-32xx Declaración de conformidad CE 83.9 KB 2022/08/1212.08.2022
We are your eMobility partner! Flyer 262.3 KB EN2023/11/2929.11.2023
IR155-3203/IR155-3204 Datos técnicos 672.8 KB ZH2019/05/1313.05.2019D00115
IR155-3203/IR155-3204 Datos técnicos 527.5 KB DE2021/05/1212.05.2021D00115
IR155-3203/IR155-3204 Datos técnicos 548.8 KB EN2021/05/1212.05.2021D00115
IR155-3203/IR155-3204 Datos técnicos 498.4 KB ES2021/05/1212.05.2021D00115
IR155-xx03/IR155-xx04 Guías rápida 1.8 MB DE2024/02/0707.02.2024D00115
IR155-xx03/IR155-xx04 Guías rápida 1.8 MB EN2024/02/0707.02.2024D00115
