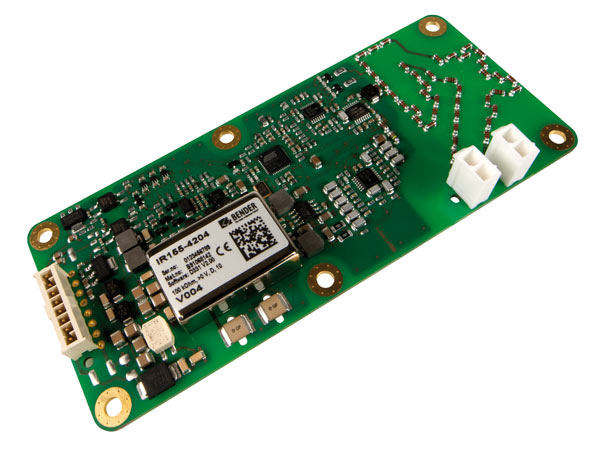

ISOMETER® IR155-4203/IR155-4204
- Monitor de aislamiento (IMD) para sistemas de tracción en DC sin tierra (sistemas IT) en vehículos eléctricos
- Medición continua de la resistencia de aislamiento 0… 10 MΩ
- Monitor de aislamiento AC y DC de fallos de aislamiento para sistemas no puestos a tierra (sistemas IT) 0… 1000 V
- Salidas a prueba de cortocircuitos para detección de fallos y valor medido
- Adecuado para sistemas de 12 V y 24 V
El ISOMETER® IR155-4203/IR155-4204 vigila el aislamiento entre el conductor AT (HV) del sistema eléctrico de tracción (Un = DC 0…1000 V) y la tierra de medida (masa del vehículo Kl.31). Mediante la técnica de medida patentada se vigila el aislamiento en el lado de tensión continua y de tensión alterna del sistema eléctrico de tracción. Fallo de aislamiento son avisados de forma fiable, también con elevadas interferencias producidas por procesos de mando del motor (aceleración, recuperación de energía, etc.).
- Monitor de aislamiento (IMD) para sistemas de tracción en DC sin tierra (sistemas IT) en vehículos eléctricos
- Medición continua de la resistencia de aislamiento 0… 10 MΩ
- Monitor de aislamiento AC y DC de fallos de aislamiento para sistemas no puestos a tierra (sistemas IT) 0… 1000 V
- Salidas a prueba de cortocircuitos para detección de fallos y valor medido
- Adecuado para sistemas de 12 V y 24 V
El ISOMETER® IR155-4203/IR155-4204 vigila el aislamiento entre el conductor AT (HV) del sistema eléctrico de tracción (Un = DC 0…1000 V) y la tierra de medida (masa del vehículo Kl.31). Mediante la técnica de medida patentada se vigila el aislamiento en el lado de tensión continua y de tensión alterna del sistema eléctrico de tracción. Fallo de aislamiento son avisados de forma fiable, también con elevadas interferencias producidas por procesos de mando del motor (aceleración, recuperación de energía, etc.).
Características
- Adecuado para sistemas de 12V y 24V
- Autotest automático
- Medición continua de la resistencia de aislamiento 0…10 MΩ
– Tiempo de respuesta < 2 s tras la conexión para el primer estado de aislamiento determinado (SST)
– Tiempo de respuesta < 20 s para la resistencia de aislamiento medida (DCP) - Adaptación automática a la capacidad de derivación de red existente (≤1 μF)
- Detección de derivaciones a tierra y de interrupciones del contacto a tierra
- Vigilancia de aislamiento de fallos de aislamiento AC y DC para sistemas aislados de tierra (sistemas IT) 0…1000 V
- Detección de subtensión para tensiones por debajo de 500 V (ajustable en fábrica por Bender)
- Salidas protegidas contra cortocircuitos para:
– Detección de fallos (salida high-side)
– Valor de medida (PWM 5…95 %) y estado (f = 10…50 Hz) con excitador high-side o low-side invertido (salida MHS/MLS) - Pintura de protección (SL 1301ECO-FLZ)
Aplicaciones
- Vigilancia para sistemas de accionamiento DC aislados de tierra (sistemas IT) en vehículos eléctricos
ISOMETER® IR155-4203/IR155-4204 Variante(s)
| Tipo | Ref. | |
|---|---|---|
| IR155-4203 | Predeterminado fijo Ran: 100 kΩ Detección de subtensión: 300 V Fave: 10 Salida de valor de medida Low-Side | B91068141 |
| IR155-4203 | Ajustable según indicaciones del cliente Ran: 100 kΩ…1 MΩ Detección de subtensión: 0 V…500 V Fave: 1…10 Salida de valor de medida Low-Side | B91068141C |
| IR155-4204 | Predeterminado fijo Ran: 100 kΩ Detección de subtensión: 0 V (inactivo) Fave: 10 Salida de valor de medida High-Side | B91068142 |
| IR155-4204 | Ajustable según indicaciones del cliente Ran: 100 kΩ…1 MΩ Detección de subtensión: 0 V…500 V Fave: 1…10 Salida de valor de medida High-Side | B91068142C |
Accesorios opcionales para ISOMETER® IR155-4203/IR155-4204
| Tipo | Ref. |
|---|---|
| Kit de fijación | B91068500 |
| Kit de conectores enchufables IR155-42xx | B91068502 |
Descargas para ISOMETER® IR155-4203/IR155-4204
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | IR155-32xx | 83.9 KB | 2022/08/12 06:17:2412.08.2022 06:17:24 | ||
| Flyer | We are your eMobility partner! | 262.3 KB | EN | 2023/11/29 10:01:3629.11.2023 10:01:36 | |
| Datos técnicos | IR155-4203/IR155-4204 | 528.7 KB | DE | 2021/05/12 13:36:1112.05.2021 13:36:11 | D00289 |
| Datos técnicos | IR155-4203/IR155-4204 | 540.1 KB | EN | 2021/05/12 13:36:2812.05.2021 13:36:28 | D00289 |
| Datos técnicos | IR155-4203/IR155-4204 | 406.8 KB | ES | 2021/05/12 13:36:4212.05.2021 13:36:42 | D00289 |
| Guías rápida | IR155-xx03/IR155-xx04 | 2.6 MB | DE | 2021/07/22 12:06:3422.07.2021 12:06:34 | D00115 |
| Guías rápida | IR155-xx03/IR155-xx04 | 2.6 MB | EN | 2021/07/22 12:06:3422.07.2021 12:06:34 | D00115 |
