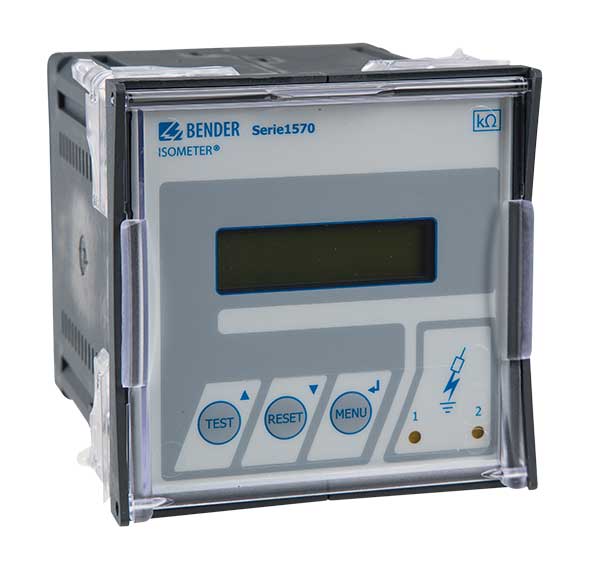

ISOMETER® IR1575…
- Monitor de falla a tierra para sistemas de IT de CA y DC
- Para circuitos principales
- Acorde con IEC 61557-8
- Dos valores de respuesta configurables por separado
- Pantalla LC multifuncional
Los ISOMETER® de la serie IR1575 vigilan la resistencia de aislamiento de circuitos principales de corriente aislados de tierra (Sistemas IT) AC, 3(N)AC 0…480 V, respectivamente DC 0…480 V.
Gracias al procedimiento de medida AMP estos aparatos pueden utilizarse en sistemas con componentes de corriente continua conectados directamente. Para optimización del tiempo de medida, el IR1575 se adapta automáticamente a las capacidades de derivación de la red existentes. Debido a la tensión de alimentación separada es posible la vigilancia del sistema sin tensión.
Al utilizarse en sistemas con accionamientos regulados, hay que tener muy en cuenta el margen de frecuencia tolerado DC, 30…420 Hz. Para este tipo de aplicaciones debe utilizarse, de preferencia, los aparatos de la serie iso685.
- Monitor de falla a tierra para sistemas de IT de CA y DC
- Para circuitos principales
- Acorde con IEC 61557-8
- Dos valores de respuesta configurables por separado
- Pantalla LC multifuncional
Los ISOMETER® de la serie IR1575 vigilan la resistencia de aislamiento de circuitos principales de corriente aislados de tierra (Sistemas IT) AC, 3(N)AC 0…480 V, respectivamente DC 0…480 V.
Gracias al procedimiento de medida AMP estos aparatos pueden utilizarse en sistemas con componentes de corriente continua conectados directamente. Para optimización del tiempo de medida, el IR1575 se adapta automáticamente a las capacidades de derivación de la red existentes. Debido a la tensión de alimentación separada es posible la vigilancia del sistema sin tensión.
Al utilizarse en sistemas con accionamientos regulados, hay que tener muy en cuenta el margen de frecuencia tolerado DC, 30…420 Hz. Para este tipo de aplicaciones debe utilizarse, de preferencia, los aparatos de la serie iso685.
Características
- Vigilancia de aislamiento para sistemas aislados de tierra AC, AC/DC 0…480 V y sistemas DC 0…480 V
- Dos valores de respuesta ajustables por separado 2 kΩ …1 MΩ
- Procedimiento de medida AMP
- Adaptación automática a la capacidad de derivación de red
- LEDs de aviso para alarma 1/alarma 2
- Memorización de errores seleccionable
- Vigilancia de conexión cable de red/tierra
- Tecla Test y Reset
- Conexión tecla Test, Reset externa
- Dos relés de aviso separados, cada uno con un contacto conmutado libre de potencial
- Circuito de corriente de trabajo o de reposo seleccionable
- Indicación en texto iluminada
- Autovigilancia con aviso automático
- Bornas de conexión enchufables
- Carcasa para montaje en puerta 96 x 96 mm
Aplicaciones
- Circuitos de corriente principal AC o AC/DC
- Circuitos de corriente principal AC/DC con componentes de corriente continua conectados directamente
- Instalaciones SAI, redes de baterías
- Aparatos de calefacción con controles por arranque de fases
- Instalaciones con fuentes de alimentación conmutadas
ISOMETER® IR1575… Variante(s)
| Tipo | Tensión de alimentación US | Ref. |
|---|---|---|
| IR1575-435 | AC 88…264 V/DC 77…286 V/AC 340…460 V | B91064000 |
| IR1575W-435 | AC 88…264 V/DC 77…286 V/AC 340…460 V | B91064000W |
| IR1575-434 | AC 16…72 V/DC 10,2…84 V | B91064003 |
| IR1575PG1-435 | AC 88…264 V/DC 77…286 V/AC 340…460 V | B91064002 |
| IR1575PG1W-435 | AC 88…264 V/DC 77…286 V/AC 340…460 V | B91064002W |
| IR1575PG1-434 | AC 16…72 V/DC 10,2…84 V | B91064004 |
Descargas para ISOMETER® IR1575…
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad CE | IR157x | 87.7 KB | 2022/08/12 06:17:2412.08.2022 06:17:24 | ||
| Manuales | IR1575PG1 | 2.6 MB | DE | 2021/03/12 07:42:5812.03.2021 07:42:58 | D00357 |
| Manuales | IR1575PG1 | 2.6 MB | EN | 2021/03/12 07:43:2812.03.2021 07:43:28 | D00357 |
| Manuales | IR1570/IR1575 | 1.9 MB | DE | 2021/03/12 07:42:5612.03.2021 07:42:56 | D00309 |
| Manuales | IR1570/IR1575 | 2.2 MB | EN | 2021/03/12 07:43:2512.03.2021 07:43:25 | D00309 |
| Manuales | IR1570/IR1575 | 1.9 MB | ES | 2020/03/05 09:45:2005.03.2020 09:45:20 | D00309 |
| Manuales | IR1570/IR1575 | 566.9 KB | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00309 |
| Datos técnicos | IR1575 | 327.0 KB | DE | 2019/11/13 15:06:4413.11.2019 15:06:44 | D00116 |
| Datos técnicos | IR1575 | 325.9 KB | EN | 2019/11/13 15:06:5013.11.2019 15:06:50 | D00116 |
| Datos técnicos | IR1575 | 312.2 KB | ES | 2019/11/13 15:06:5513.11.2019 15:06:55 | D00116 |
| Datos técnicos | IR1575 | 421.4 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00116 |
| Datos técnicos | IR1575PG1 | 324.1 KB | DE | 2019/11/13 15:06:4513.11.2019 15:06:45 | D00357 |
| Datos técnicos | IR1575PG1 | 322.1 KB | EN | 2019/11/13 15:06:5113.11.2019 15:06:51 | D00357 |
