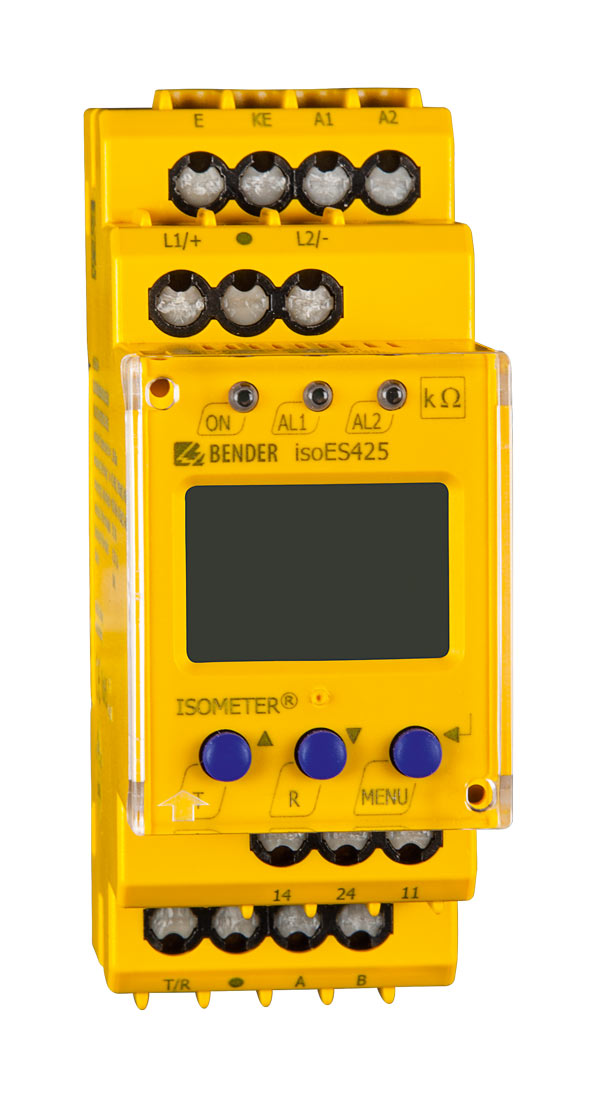

ISOMETER® isoES425

ISOMETER® isoES425

  • para sistemas estacionarios de almacenamiento de energía según VDE-AR-E 2510-2 (aplicación)
  • Dispositivo de control del aislamiento según la norma de producto DIN EN 61557-8
  • Valores de respuesta preestablecidos según la recomendación de VDE-AR-E 2510-2
  • Pantalla LC multifuncional

El ISOMETER® isoES425 vigila la resistencia de aislamiento de sistemas AC, AC/DC y DC aislados de tierra (sistemas IT) para acumuladores de energía hasta AC/DC 400 V. Los componentes alimentados por corriente continua existentes en sistemas AC no influyen en el comportamiento de respuesta si fluye al menos una corriente de carga de DC 10 mA.

La tensión de alimentación separada permite además vigilar un sistema sin tensión. Con el uso del isoES425 en modo de alimentación desde la red, se vigila la conexión a tierra y se notifica como un fallo. En el modo de funcionamiento en isla, el isoES425 se encarga de la vigilancia de todo el sistema en isla (sistema IT).

Características

  • Vigilancia de la resistencia de aislamiento para sistemas AC, DC aislados de tierra
  • Medida de la tensión de red (true r.m.s.) con detección de mín./máx. tensión
  • Medida de las tensiones DC de la red a tierra (L1+/PE y L2-/PE)
  • Adaptación automática a la capacidad de derivación de la red hasta 100 μF
  • Posible ajuste del retardo de arranque, respuesta y reposición
  • Dos valores de respuesta ajustables por separado en el rango 1…990 kΩ (Alarma 1, Alarma 2)
  • Las alarmas se señalizan mediante LED (AL1, AL2), en la pantalla y mediante relés de alarma (K1, K2)
  • Autocomprobación automática del dispositivo con vigilancia de la conexión
  • Posible selección del comportamiento (corriente de reposo o trabajo) de los relés
  • Visualización de valores medidos en la pantalla LCD multifunción
  • Memoria de alarmas activable
  • RS-485 (separación galvánica) con los siguientes protocolos:
    – Interfaz BMS (interfaz de dispositivos de medida Bender) para el intercambio de datos con otros componentes Bender
    – IsoData (para la salida continua de datos)
  • Protección por contraseña contra la modificación no autorizada de ajustes

Aplicaciones

  • Vigilancia de la conexión a tierra en modo de alimentación desde la red y de la instalación eléctrica en modo de funcionamiento en isla

Descargas para ISOMETER® isoES425

TipoNombreTamañoIdiomaSello de tiempoD-/B-Número
Declaración de conformidad CE isoXX425 152.0 KB 2022/08/12 06:17:2612.08.2022 06:17:26
Datos técnicos isoES425 316.0 KB DE2019/05/13 10:31:3513.05.2019 10:31:35D00214
Datos técnicos isoES425 315.2 KB EN2019/05/13 10:31:3713.05.2019 10:31:37D00214
Manuales isoES425 1.2 MB DE2019/05/13 10:31:4613.05.2019 10:31:46D00214
Guías rápida isoES425 1.4 MB DE2019/05/13 10:31:5713.05.2019 10:31:57D00214
Guías rápida isoES425 1.4 MB EN2019/05/13 10:31:5713.05.2019 10:31:57D00214
Manuales isoES425 1.2 MB EN2019/05/13 10:31:5313.05.2019 10:31:53D00214
Datos técnicos isoES425 320.1 KB FR2020/02/03 10:41:1403.02.2020 10:41:14D00214
Datos técnicos isoES425 327.8 KB ES2020/04/27 06:03:5927.04.2020 06:03:59D00214

Accesorios opcionales para ISOMETER® isoES425

TipoRef.
Clip de montaje para fijación atornillada (se requiere 1 unidad por dispositivo)B98060008

ISOMETER® isoES425 Variantes

TipoTensión de alimentación USTensión nominal de red UnCapacidad de derivación de la red CeRef.
isoES425-D4-4AC 100…240 V, 47…63 Hz/DC 24…240 VAC/DC 0…400 V, 15…460 Hz< 100 μFB71037020
