ISOMETER® isoHV425 mit AGH422

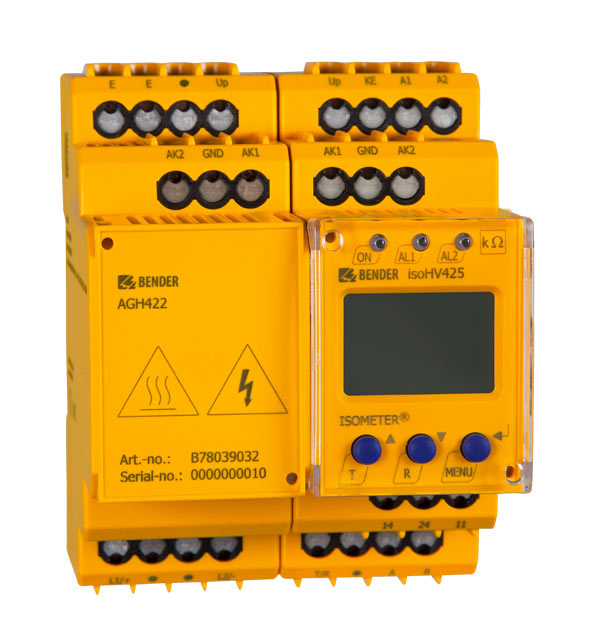

ISOMETER® isoHV425 con AGH422

  • Vigilancia de la resistencia de aislamiento para sistemas AC/DC aislados de tierra de 0V…1000V
  • La interface separada galvánicamente permite el mantenimiento predictivo del sistema monitoreado
  • Medida de la tensión de red (true r.m.s.) con detección de mín./máx. tensión
  • Adaptación automática a la capacitancia de fuga de la red hasta 150 μF
  • Medida de las tensiones en DC de la red a tierra (L1+/PE y L2-/PE).

El ISOMETER® vigila la resistencia de aislamiento de sistemas AC, AC/DC y DC aislados de tierra (sistemas IT) con tensiones nominales de red de 3(N)AC, AC/DC 0…1000 V o DC 0…1000 V. La capacidad máxima admisible de derivación de red Ce es de 150 μF. Los componentes alimentados por corriente continua existentes en sistemas AC no influyen en el comportamiento de respuesta si fluye al menos una corriente de carga de DC 100 mA.La tensión de alimentación separada permite además vigilar un sistema sin tensión.

En cada caso, la adaptación a las condiciones de uso y de la instalación se deberá efectuar in situ mediante parametrización individual a fin de cumplir los requisitos de las normas. Observe las limitaciones del campo de aplicación indicadas en los datos técnicos. Una utilización del dispositivo distinta o más allá de lo expuesto se considerará un uso no previsto del mismo.

Características

  • Vigilancia de la resistencia de aislamiento para sistemas AC/DC aislados de tierra
  • Medida de la tensión de red (true r.m.s.) con detección de mín./máx. tensión
  • Medida de las tensiones DC de red a tierra (L1+/PE y L2-/PE)
  • Adaptación automática a la capacidad de derivación de la red hasta 150 μF
  • Ajuste posible del retardo de arranque, respuesta y reposición
  • Dos valores de respuesta ajustables por separado 10…500 kΩ (Alarma 1, Alarma 2)
  • Las alarmas se emiten mediante LED (AL1, AL2), una pantalla y relés de alarma (K1, K2)
  • Autovigilancia con aviso automático
  • Selección posible del comportamiento de corriente de reposo o trabajo de los relés
  • Visualización de valores medidos mediante pantalla LCD multifunción
  • Memorización de errores seleccionable
  • Protección por contraseña contra la modificación no autorizada de parámetros

isoHV425-D4-4

  • RS-485 (separación galvánica) con los siguientes protocolos:
    – Interfaz BMS (interfaz de dispositivos de medida Bender) para el intercambio de datos con otros componentes Bender
    – Modbus RTU
    – IsoData (para la salida continua de datos)


isoHV425-D4M-4

  • 0(4)…20 mA, 0…400 μA, 0…10 V analógica (con separación galvánica)

Aplicaciones

  • Circuitos principales AC hasta 1000 V
  • Circuitos principales DC hasta 1000 V
  • Sistemas con fuentes de alimentación conmutadas

ISOMETER® isoHV425 con AGH422 Variante(s)

TipoTensión de alimentación USTensión nominal UnModeloRef.
isoHV425-D4-4 con AGH422AC 100…240 V, 47…63 Hz/DC 24…240 VAC-, 3(N)AC, DC 0…1000 VInterfaz serieB71036501
isoHV425W-D4-4 con AGH422WAC 100…240 V, 47…63 Hz/DC 24…240 VAC-, 3(N)AC, DC 0…1000 VInterfaz serieB71036501W
isoHV425-D4M-4 con AGH422AC 100…240 V, 47…63 Hz/DC 24…240 VAC-, 3(N)AC, DC 0…1000 VSalida analógicaB71036503
isoHV425W-D4M-4 con AGH422WAC 100…240 V, 47…63 Hz/DC 24…240 VAC-, 3(N)AC, DC 0…1000 VSalida analógicaB71036503W

Accesorios opcionales para ISOMETER® isoHV425 con AGH422

TipoRef.
Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad)B98060008
Marco de montaje XM420 B990994

Descargas para ISOMETER® isoHV425 con AGH422

TipoNombreTamañoIdiomaSello de tiempoD-/B-Número
Certificados TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x und VMx420 431.9 KB DE2023/01/12 14:46:3012.01.2023 14:46:30
Certificados TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x and VMx420 411.7 KB EN2023/01/12 14:46:3512.01.2023 14:46:35
Declaración de conformidad isoxx425 - UKCA 142.1 KB 2022/12/20 05:59:4420.12.2022 05:59:44
Declaración de conformidad CE isoXX425 151.9 KB 2023/01/09 06:50:5109.01.2023 06:50:51
Manuales isoHV425 3.1 MB DE2021/09/14 11:52:1314.09.2021 11:52:13D00082
Manuales isoHV425 3.1 MB EN2021/09/14 08:33:5114.09.2021 08:33:51D00082
Guías rápida isoHV425 1.0 MB DE2021/07/30 09:11:1230.07.2021 09:11:12D00082
Guías rápida isoHV425 1.0 MB EN2021/07/30 09:11:1230.07.2021 09:11:12D00082
Manuales isoHV425 1.4 MB FR2019/05/13 10:31:5513.05.2019 10:31:55D00082
Datos técnicos isoHV425 477.4 KB DE2022/05/25 07:07:0225.05.2022 07:07:02D00082
Datos técnicos isoHV425 474.3 KB EN2022/06/09 10:54:3809.06.2022 10:54:38D00082
Software Modbus RTU - Monitor isoxx425 V2.2.2 setup 7.1 MB 2019/05/13 10:31:5913.05.2019 10:31:59
Datos técnicos isoHV425 477.0 KB FR2022/06/09 10:55:1509.06.2022 10:55:15D00082
Datos técnicos isoHV425 476.4 KB ES2022/06/09 10:55:5209.06.2022 10:55:52D00082
