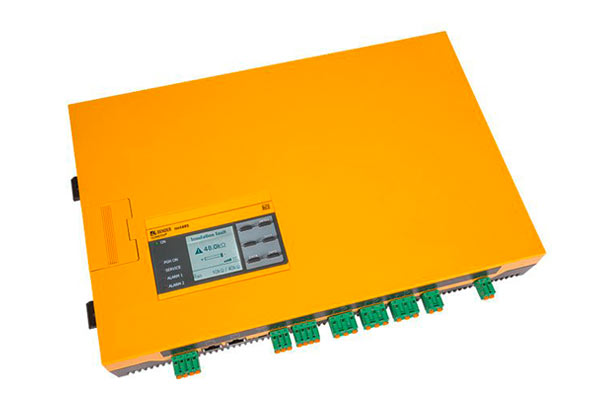

ISOMETER® isoPV1685DP
- Para grandes instalaciones fotovoltaicas de hasta AC 1000 V / DC 1500 V
- 2 Valores de respuesta ajustables por separado 200 Ω...200 kΩ
- Adaptación automática a la capacitancia de fuga del sistema
hasta 4000 μF - Interfaz Modbus RTU para la conexión a sistemas de monitorización
- Manejo sencillo para el usuario con pantalla integrada
El dispositivo es utilizado para la vigilancia del aislamiento en grandes instalaciones fotovoltaicas diseñadas como sistemas IT de hasta AC 1000 V o DC 1500 V. El procedimiento de medida, desarrollado especialmente para oscilaciones de tensión lentas (MPP Tracking), vigila la resistencia de aislamiento incluso en instalaciones que presentan capacitancias de derivación a tierra muy altas, de hasta 4000 µF, debido a las grandes superficies de generación solares, así como medidas de supresión de interferencias CEM.
- Para grandes instalaciones fotovoltaicas de hasta AC 1000 V / DC 1500 V
- 2 Valores de respuesta ajustables por separado 200 Ω...200 kΩ
- Adaptación automática a la capacitancia de fuga del sistema
hasta 4000 μF - Interfaz Modbus RTU para la conexión a sistemas de monitorización
- Manejo sencillo para el usuario con pantalla integrada
El dispositivo es utilizado para la vigilancia del aislamiento en grandes instalaciones fotovoltaicas diseñadas como sistemas IT de hasta AC 1000 V o DC 1500 V. El procedimiento de medida, desarrollado especialmente para oscilaciones de tensión lentas (MPP Tracking), vigila la resistencia de aislamiento incluso en instalaciones que presentan capacitancias de derivación a tierra muy altas, de hasta 4000 µF, debido a las grandes superficies de generación solares, así como medidas de supresión de interferencias CEM.
Características
- Adaptación automática a muy altas capacitancias de derivación de red de hasta 4000 µF
- Método de medida especial ideal para redes de DC en combinación con redes de 50 Hz / 60 Hz
- Valores de respuesta ajustables por separado Ran1 (Alarma 1) y Ran2 (Alarma 2) para preadvertencia y alarma
- Pantalla gráfica LCD de alta resolución para una lectura y un registro sencillos del estado del dispositivo
- Vigilancia de la conexión
- Autocomprobación automática del dispositivo con aviso automático en caso de fallo
- Representación gráfica de la evolución del aislamiento en el tiempo (isoGraph)
- Memoria histórica con reloj en tiempo real (búfer de 13 días) para el almacenamiento de 1023 mensajes de alarma con fecha y hora
- Entradas y salidas digitales libremente programables
- Ajuste a distancia de determinados parámetros a través de Internet (pasarela COMTRAXX®)
- Diagnóstico a distancia por el servicio técnico de Bender a través de Internet
- Interfaz RS-485 para el intercambio de datos con otros dispositivos Bender
- Medición de fallos de aislamiento 200 Ω…200 kΩ
- Generador de corriente de prueba integrado hasta 50 mA para localización de fallos de aislamiento
- Visualización de los fallos de aislamiento localizados de forma selectiva por sistemas EDS
- Parametrización de sistemas EDS
- Textos específicos del cliente para cada canal de medición mediante menú
Aplicaciones
- Vigilancia del aislamiento y la corriente diferencial en grandes instalaciones fotovoltaicas diseñadas como sistema IT de hasta AC 1000 V/DC 1500 V
ISOMETER® isoPV1685DP Variante(s)
| Tipo | Rango de valores de respuesta | Tensión de alimentación* | Tensión nominal Un | Referencia |
|---|---|---|---|---|
| isoPV1685DP-425 | 200 Ω…200 kΩ | DC 18…30 V | AC 0…1000 V/DC 0…1500 V | B91065808 |
* Valores absolutos
Descargas para ISOMETER® isoPV1685DP
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Datos técnicos | isoPV1685DP | 734.7 KB | DE | 2023/05/30 12:10:2730.05.2023 12:10:27 | D00479 |
| Datos técnicos | isoPV1685DP | 728.9 KB | EN | 2023/05/30 12:09:4230.05.2023 12:09:42 | D00479 |
| Declaración de conformidad CE | isoXX1685 | 89.1 KB | 2023/06/12 05:32:4812.06.2023 05:32:48 | ||
| Declaración de conformidad | UKCA - isoXX1685 | 122.0 KB | 2023/06/12 05:32:0612.06.2023 05:32:06 | ||
| Guías rápida | isoPV1685DP | 810.3 KB | DE | 2023/06/06 09:23:3506.06.2023 09:23:35 | D00479 |
| Guías rápida | isoPV1685DP | 810.3 KB | EN | 2023/06/06 09:23:3506.06.2023 09:23:35 | D00479 |
| Manuales | isoPV1685DP | 6.9 MB | DE | 2023/09/26 08:46:1826.09.2023 08:46:18 | D00479 |
| Manuales | isoPV1685DP | 7.0 MB | EN | 2023/06/06 09:23:2706.06.2023 09:23:27 | D00479 |
