ISOMETER® isoPV425

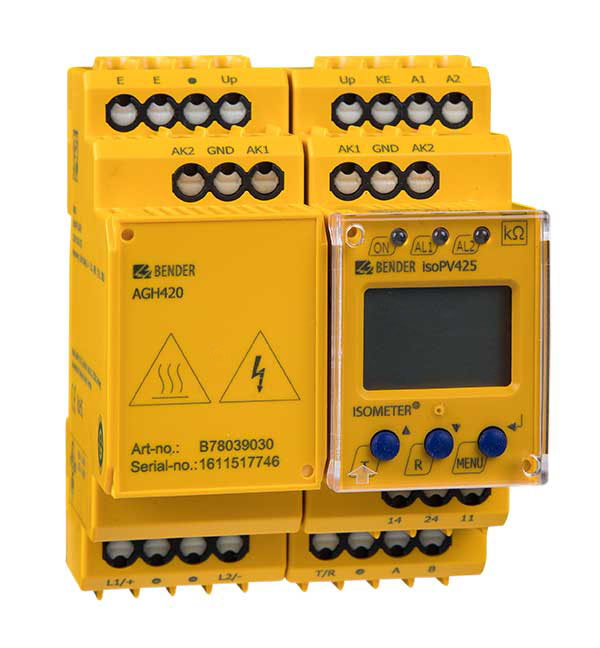

ISOMETER® isoPV425 con AGH420

  • Monitor de falla a tierra para sistemas de IT de AC y DC
  • Aplicación para sistemas fotovoltaicos hasta AC 690 V / DC 1000 V
  • Adaptación automática a la capacitancia de fuga del sistema hasta 500 μF
  • Medida de la tensión nominal del sistema (rms) con detección de subtensión y sobretensión

La serie de monitores ISOMETER® isoPV425 vigilan la resistencia de aislamiento de circuitos de corriente principales AC/DC aislados de tierra (sistemas IT) con tensiones de red nominales de 3(N)AC, AC, AC/DC 0…690 V o DC 0…1000 V

Los componentes de sistemas AC/DC alimentados con corriente continua no influyen sobre el comportamiento de respuesta. Gracias a la tensión de alimentación aislada también es posible la vigilancia de un sistema sin tensión. La capacidad de derivación de red máxima es de 500 μF.

Características

  • Vigilancia de sistemas AC y DC aislados de tierra con rectificadores o convertidores conectados
  • Medida de la tensión de red (RMS) con detección de min./máx. tensión
  • Medida de las tensiones DC entre red y tierra (L+/PE y L-/PE)
  • Adaptación automática a la capacidad de derivación de red hasta ≤ 500 μF
  • Autotest automático con vigilancia de conexión
  • Retardo de arranque, disparo y reposición ajustables
  • Dos márgenes de valores de respuesta ajustables por separado de 1…500kΩ (Alarma 1, Alarma 2)
  • Las alarmas son mostradas a través de LEDs (AL1, AL2, un display y relés de alarma (K1, K2)
  • Corriente de trabajo/reposo seleccionable
  • Indicación de valores de medida a través de pantalla LCD multifunción
  • Memorización de errores seleccionable
  • RS-485 (con separación galvánica) con los siguientes protocolos:
    – interface BMS (interface de aparatos de medida Bender) para el intercambio de datos con otros componentes de Bender
    – Modbus RTU
    – IsoData (para la emisión continua de datos)
  • Protección por contraseña contra la modificación no autorizada de parámetros

Aplicaciones

  • Circuitos de corriente principal AC, DC o AC/DC
  • Instalaciones solares con onduladores conectados directamente
  • Instalaciones solares con grandes capacidades de red
  • Instalaciones solares con oscilaciones de tensión altas pero lentas
  • Instalaciones con fuentes de alimentación conmutadas

Descargas para ISOMETER® isoPV425 con AGH420

TipoNombreTamañoIdiomaSello de tiempoD-/B-Número
Declaración de conformidad CE isoXX425 152.0 KB 2022/08/12 06:17:2612.08.2022 06:17:26
Guías rápida isoPV425 1.3 MB DE2019/05/13 10:31:5713.05.2019 10:31:57D00028
Guías rápida isoPV425 1.3 MB EN2019/05/13 10:31:5713.05.2019 10:31:57D00028
Manuales isoPV425 mit AGH420 1.4 MB DE2019/05/13 10:31:4613.05.2019 10:31:46D00029
Manuales isoPV425 with AGH420 1.4 MB EN2019/05/13 10:31:5313.05.2019 10:31:53D00029
Datos técnicos isoPV425 mit AGH420 369.7 KB DE2019/05/13 10:31:3513.05.2019 10:31:35D00029
Datos técnicos isoPV425 with AGH420 368.1 KB EN2019/05/13 10:31:3713.05.2019 10:31:37D00029
Datos técnicos isoPV425 con AGH420 341.0 KB ES2020/07/21 13:49:2121.07.2020 13:49:21D00029
Datos técnicos isoPV425 + AGH420 664.8 KB ZH2019/05/13 10:31:3313.05.2019 10:31:33D00029
Software Modbus RTU - Monitor isoxx425 V2.2.2 setup 7.1 MB 2019/05/13 10:31:5913.05.2019 10:31:59

Accesorios opcionales para ISOMETER® isoPV425 con AGH420

TipoRef.
Clip de montaje para fijación por tornillos (por cada aparato es necesaria 1 unidad)B98060008

ISOMETER® isoPV425 con AGH420 Variantes

TipoTensión nominal del sistema UnTensión de alimentación USRef.**
isoPV425-D4 mit AGH420DC 0…1000 V, AC 0…690 VDC 24…240 V, AC 100…240 VB71036303
B91036303

*B7…= Terminal de presión / B9…= Terminal tipo tornillo
