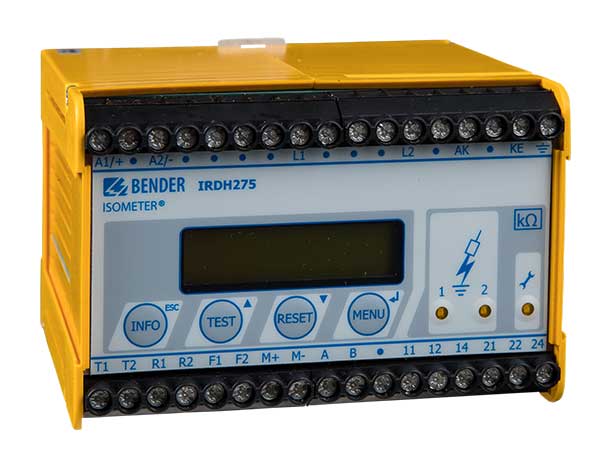

ISOMETER® IRDH275BM-7 con AGH675S-7…
- Vigilancia del aislamiento para Sistemas IT de AC y DC
- Aplicación para accionamientos con convertidores de media tensión de hasta 15,5 kV
- En combinación con AGH675S-7 y AGH675S- MV15
- Memoria histórica con reloj en tiempo real para almacenar mensajes de alarma con fecha/hora
- Interfaz RS-485 con aislamiento galvánico para el intercambio de datos
La combinación de ISOMETER® IRDH275BM-7 y del aparato de acoplamiento AGH675S-7 o de los aparatos de acoplamiento AGH675S-7MV15 vigila la resistencia de aislamiento de sistemas de mediana tensión aislados de tierra (Sistemas IT). Es de utilización universal en sistemas 3AC, sistemas combinados AC/DC y en sistemas DC.
En los sistemas AC puede haber, además, numerosos componentes de la instalación alimentados por corriente continua. Gracias al procedimiento de medida AMPPlusestos aparatos cumplen, especialmente, las exigencias de los más modernos suministros de corriente que, con frecuencia, contienen convertidores, rectificadores de corriente, reguladores a tiristores y componentes de corriente continua conectados directamente. El IRDH275BM-7 toma en consideración las capacidades de derivación, mediante adaptación automática para optimización del tiempo de medida.
- Vigilancia del aislamiento para Sistemas IT de AC y DC
- Aplicación para accionamientos con convertidores de media tensión de hasta 15,5 kV
- En combinación con AGH675S-7 y AGH675S- MV15
- Memoria histórica con reloj en tiempo real para almacenar mensajes de alarma con fecha/hora
- Interfaz RS-485 con aislamiento galvánico para el intercambio de datos
La combinación de ISOMETER® IRDH275BM-7 y del aparato de acoplamiento AGH675S-7 o de los aparatos de acoplamiento AGH675S-7MV15 vigila la resistencia de aislamiento de sistemas de mediana tensión aislados de tierra (Sistemas IT). Es de utilización universal en sistemas 3AC, sistemas combinados AC/DC y en sistemas DC.
En los sistemas AC puede haber, además, numerosos componentes de la instalación alimentados por corriente continua. Gracias al procedimiento de medida AMPPlusestos aparatos cumplen, especialmente, las exigencias de los más modernos suministros de corriente que, con frecuencia, contienen convertidores, rectificadores de corriente, reguladores a tiristores y componentes de corriente continua conectados directamente. El IRDH275BM-7 toma en consideración las capacidades de derivación, mediante adaptación automática para optimización del tiempo de medida.
Características
- Vigilancia de aislamiento para accionamientos con convertidores de media tensión hasta 15,5 kV
- Dos valores de respuesta ajustables por separado 100 kΩ…10 MΩ
- Procedimiento de medida AMPPlus (patente europea: EP 0 654 673 B1)
- Adaptación automática a la capacidad de derivación de red
- Tecla Info para la indicación del ajuste del aparato y la capacidad de derivación de red
- Memoria de eventos con reloj de tiempo real para guardar los mensajes de alarma con fecha y hora
- Interface BMS (interface Bender de aparatos de medida) para el intercambio de datos con otros componentes Bender (RS-485 con separación galvánica)
- Salida de corriente 0(4)…20 mA (con separación galvánica) análoga al valor de aislamiento medido de la red
- Autovigilancia con aviso automático
- Autotest automático seleccionable
- Conexión para indicación externa de kΩ
- Tecla Test y Reset
- Conexión tecla Test y Reset externa
- Dos relés de alarma separados, con dos contactos conmutados libres de potencial
- Circuito de corriente de trabajo o de reposo seleccionable
- Indicación en texto en dos líneas iluminada
- Ajuste a distancia de terminados parámetros a través de Internet (opción: COM465IP necesario por lo menos con la opción C)
Aplicaciones
- Sistemas AC, DC o AC/DC de media tensión
- Sistemas de media tensión AC/DC con componentes de corriente continua conectados directamente como rectificadores de corriente, convertidores, accionamientos de corriente continua regulados a tiristores, etc.
ISOMETER® IRDH275BM-7 con AGH675S-7… Variante(s)
| Tipo | Tensión de alimentación Un | Tensión nominal de red US | Longitud de cable | Referencia |
|---|---|---|---|---|
| IRDH275BM-7 | -- | AC 19,2…55 V / DC 19,2…72 V | -- | B91065120 |
| AGH675S-7-2000 | AC/DC 0…7,2 kV, 0…460 Hz | -- | 2000 mm | B913061 |
| AGH675S-7-500 | AC/DC 0…7,2 kV, 0…460 Hz | -- | 500 mm | B913060 |
| AGH675S-7MV15-500 | AC/DC 0…15,5 kV, 0…460 Hz | -- | 500 mm | B913058 |
Accesorios opcionales para ISOMETER® IRDH275BM-7 con AGH675S-7…
Instrumento externo de medida de kΩ (20 mA)
| Tipo | SKMP *2 | Referencia |
|---|---|---|
| 9620-1721 | 2,8 MΩ | B986849 |
