Las redes eléctricas de baja tensión se diferencian según:
La elección de la puesta a tierra adecuada es fundamental, ya que determina el comportamiento y las propiedades de la red e influye en aspectos de su utilización como los siguientes:

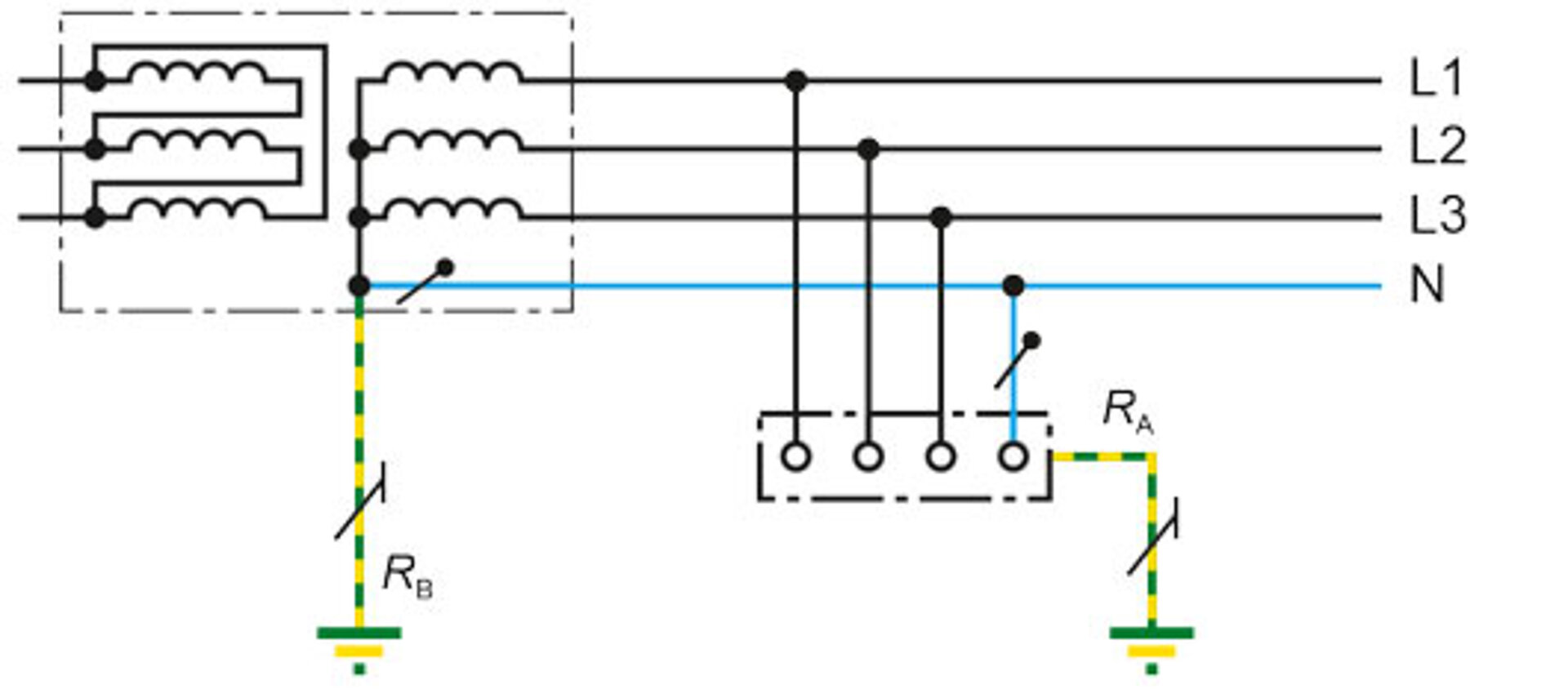

En los sistemas TT existe un punto puesto a tierra directamente (puesta a tierra de servicio). Las masas de la instalación eléctrica están conectadas a tomas de tierra independientes eléctricamente de las tomas de tierra para la puesta a tierra del sistema.
Dispositivos de protección autorizados:
En los sistemas TN existe un punto puesto a tierra directamente y las masas de la instalación eléctrica están conectadas a este punto mediante conductores de protección.

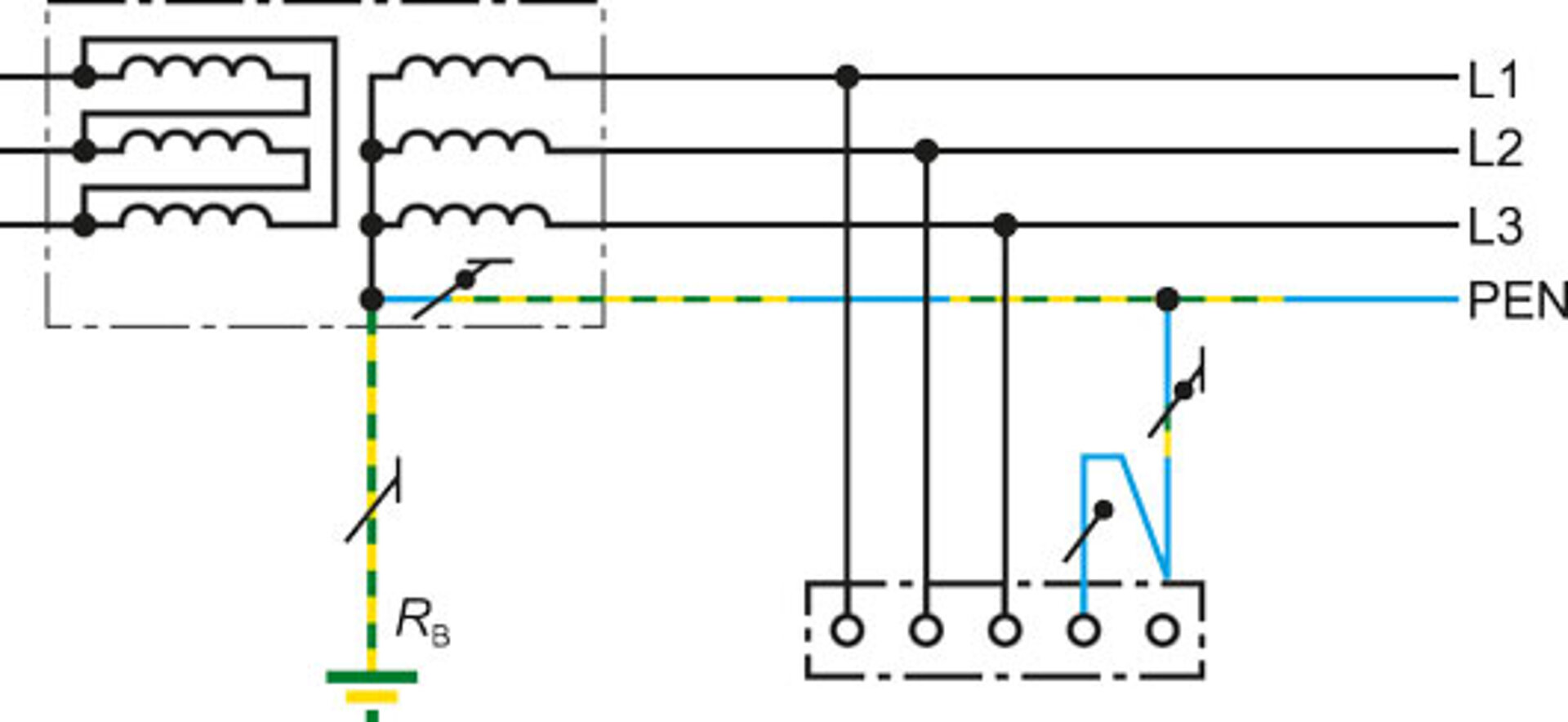

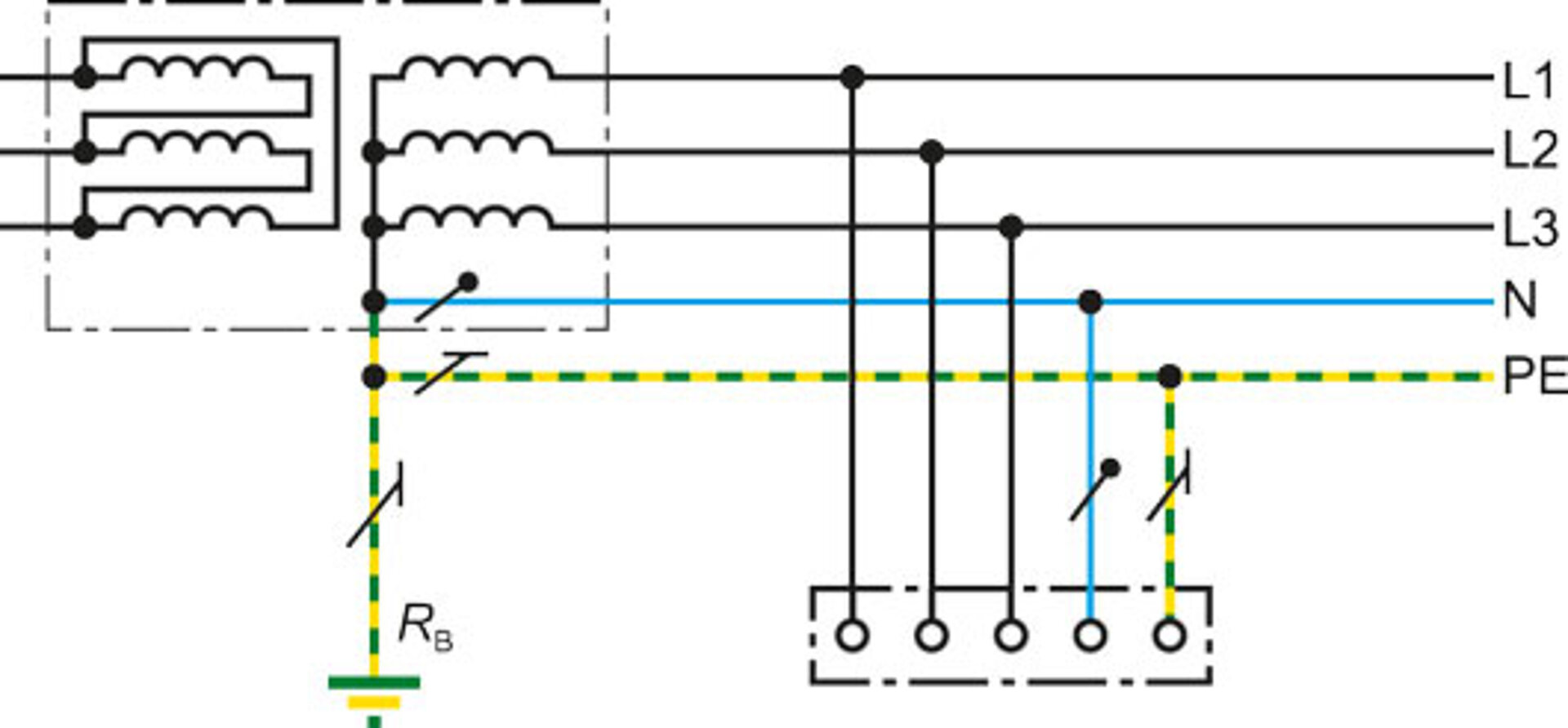

Podemos diferenciar tres tipos de sistemas TN en función de la asignación del conductor neutro y el conductor de protección:

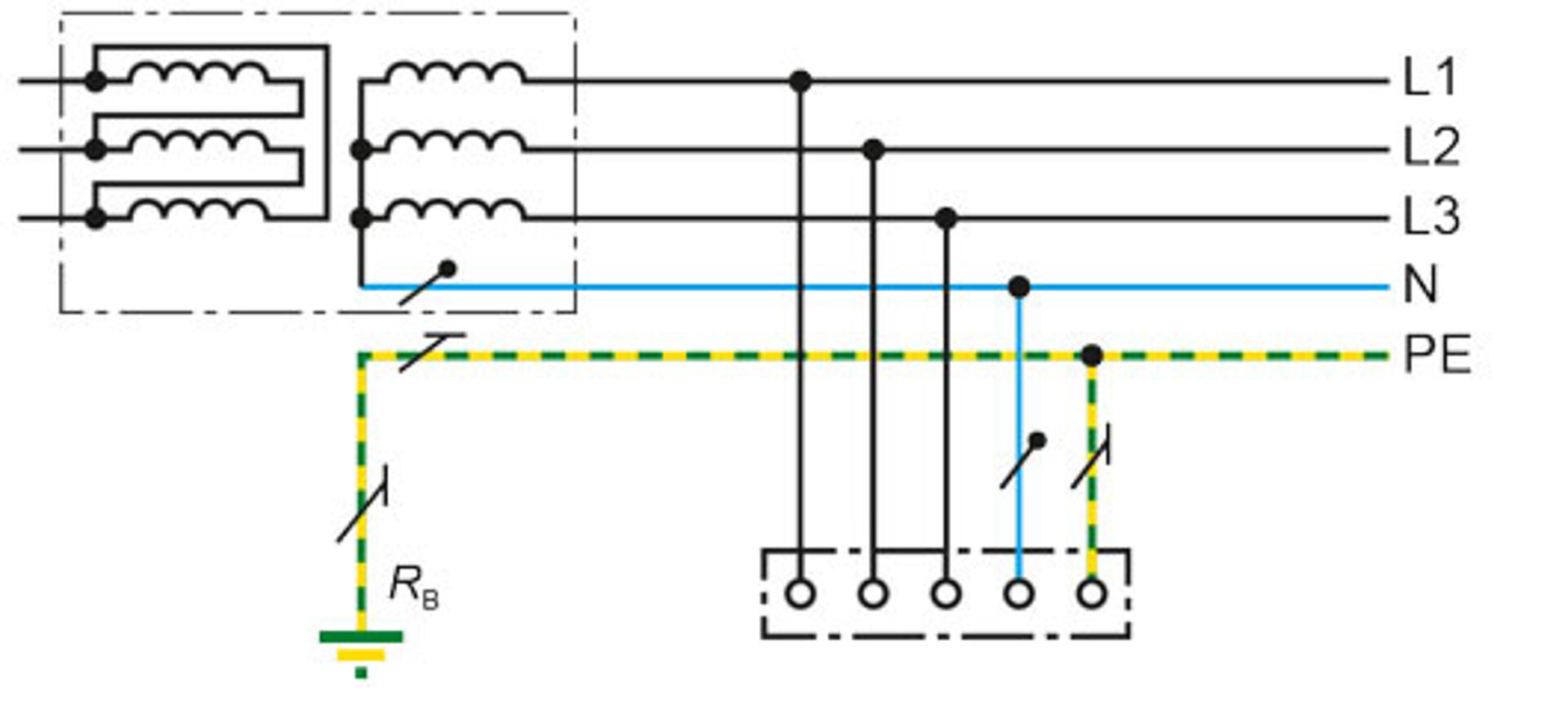

En los sistemas IT, todos los conductores activos están separados de tierra o un punto está puesto a tierra con una impedancia. Esto hace que, en caso de fallo de aislamiento, solo pueda circular una corriente de fallo pequeña, originada principalmente por la capacidad de derivación de la red. Los fusibles conectados en serie no se disparan. Asimismo, se conserva el suministro de corriente incluso en caso de contacto a tierra unipolar y directo.
Las masas de la instalación eléctrica están
Se permiten los siguientes dispositivos de protección:
Características distintivas
| Tipo de red | Ventajas | Inconvenientes |
| Baja tensión de protección/funcional (SELV o PELV) | • No representa un peligro en caso de contacto | • Potencia limitada para los consumidores • Exigencias especiales a los circuitos eléctricos |
| Aislamiento de protección | • Máximo nivel de seguridad • Combinable con otros esquemas de red | • Doble aislamiento en los consumidores • Rentable solo con consumidores pequeños • Con consumidores térmicos, peligro de incendio de los materiales aislantes |
| Sistema IT | • Conforme con las normativas de CEM • Alta disponibilidad: El primer fallo solo se notifica, el segundo fallo causa la desconexión • Corriente de derivación a tierra limitadas en redes pequeñas • Pocas interferencias en las instalaciones vecinas gracias a instalaciones de puesta a tierra sencillas • Reducción del tendido de cables y conductores • Localización sencilla de los fallos con los dispositivos correspondientes | • Los consumidores deben estar bien aislados contra la tensión entre los conductores exteriores • Es necesario un dispositivo de protección de sobreintensidad para el conductor neutro • Puede haber problemas con la desconexión con un segundo fallo a tierra |
| Sistema TT | • Conforme con las normativas de CEM • Medidas de protección independientes de la potencia de cortocircuito de la red • Reducción del tendido de cables y conductores • Diferente tensión de contacto permitida por zonas • Combinable con redes TN | • Solo para baja potencia debido al uso de RCD (interruptores diferenciales) • Requiere una comprobación de funcionamiento periódica • Laboriosa puesta a tierra de servicio (≤ 2 Ω) • Conexión equipotencial obligatoria para cada edificio |
| Sistema TN-C | • Fácil de montar • Requiere poco material | • No conforme con las normativas de CEM • No adecuado para edificios con instalaciones de TI (tecnologías de la información) debido a las corrientes de fuga y los campos magnéticos de baja frecuencia • Peligro de muerte en caso de rotura del conductor PEN • Mayor riesgo de quemaduras eléctricas |
| Sistema TN-C-S | • Solución económica para edificios sin tecnologías de la información | • No conforme con las normativas de CEM • Posibilidad de campos magnéticos de baja frecuencia |
| Sistema TN-S | • Conforme con las normativas de CEM • Bajo aumento de tensión en las fases sanas | • Mayor inversión en protecciones en caso de acometidas múltiples remotas • Riesgo de puestas a tierra accidentales involuntarias |
| Criterio | TT | TN-C | TN-S | IT |
| Protección de las personas | *** | *** | *** | *** |
| Protección contra incendios | *** | * | ** | *** |
| Protección de la instalación (máquinas) | *** | * | * | *** |
| Disponibilidad | ** | ** | ** | **** |
| Compatibilidad electromagnética | ** | * | ** | *** |
| Mantenimiento | ** | **** | **** | *** |
| Instalación | * | ** | ** | *** |
| Total | * 16 | * 14 | * 16 | * 22 |
El sistema IT convence por sus numerosas ventajas.
